Этот набор представляет собой высокочастотный высоковольтный генератор на 15000В. При подаче питания 3.7-4.2 В на вход устройство генерирует стабильную высокочастотную дугу длиной до 1.5 см, достаточную для мгновенного воспламенения тонкой бумаги или тонких металлических проводов, что особенно полезно для школьных химических экспериментов.
- Высоковольтный выход: около 15KV (обратите внимание на меры безопасности!)
- Напряжение питания: DC 3.7V-4.2V
- Входной ток: менее 2А
- Выходной ток: до 0.4А
- Дальность разряда дуги: до 0.5 см
- Размеры трансформатора: примерно 27×16×21 мм
- Размеры платы: 41.5х31,7 мм
Важно: При работе с этим устройством будьте осторожны! Высокое напряжение может быть опасным. Не превышайте рекомендуемое входное напряжение и избегайте длительного контакта с дугой.
Советы по монтажу

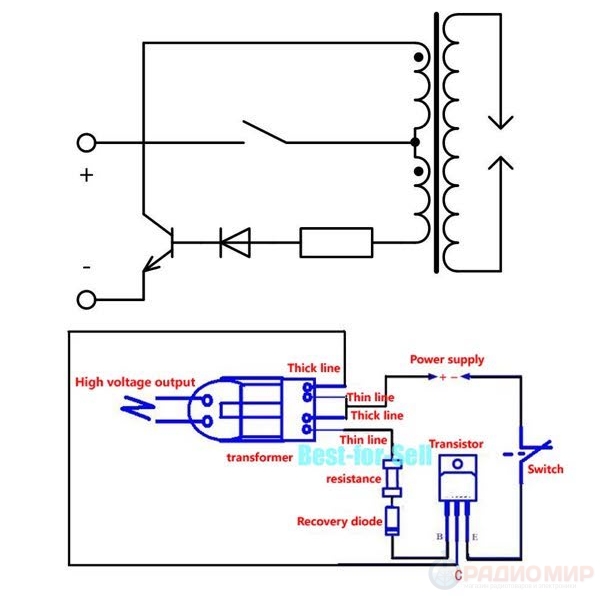

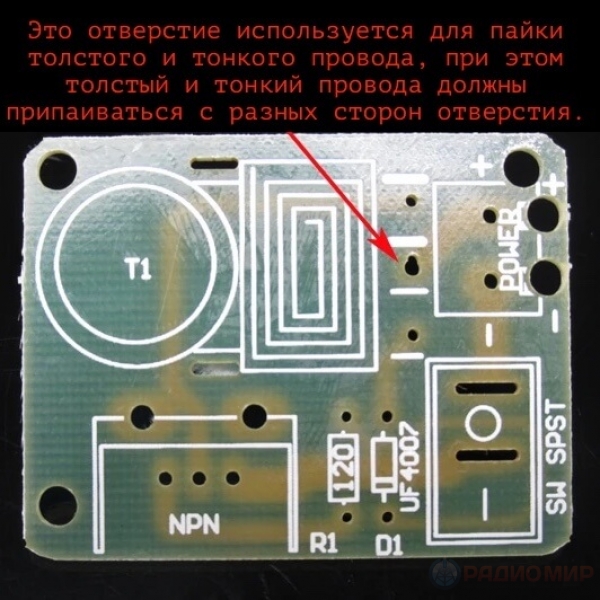

- При сборке на плате следует внимательно следить за расположением толстых и тонких проводов трансформатора. Толстые и тонкие провода не должны быть припаяны с одной стороны платы, а должны располагаться по разные стороны. На плате есть три контакта, в одном из которых отверстие больше, туда одновременно припаиваются толстая и тонкая эмалированная проволока — они должны быть припаяны с разных сторон.
- Чтобы избежать слишком большого расстояния между двумя выходными проводами и возможного холостого хода, рекомендуется припаять 3-контактный разъём (3P pin) на выходе.

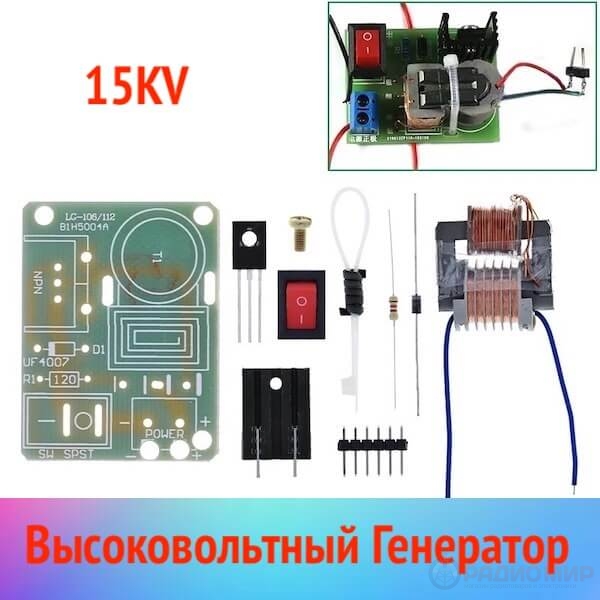

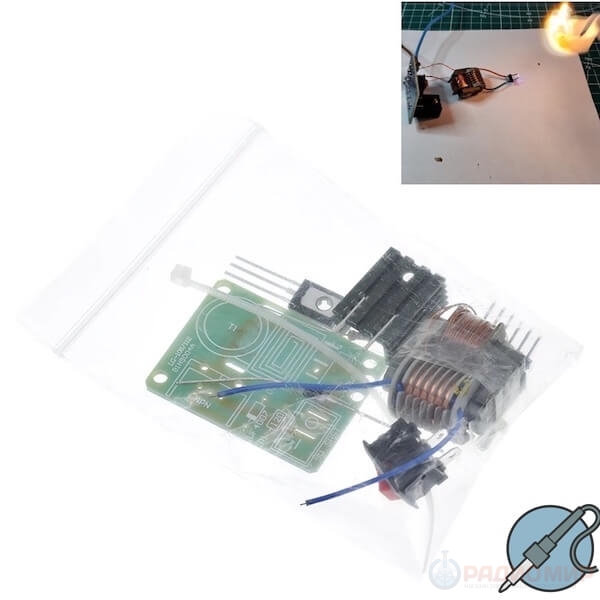

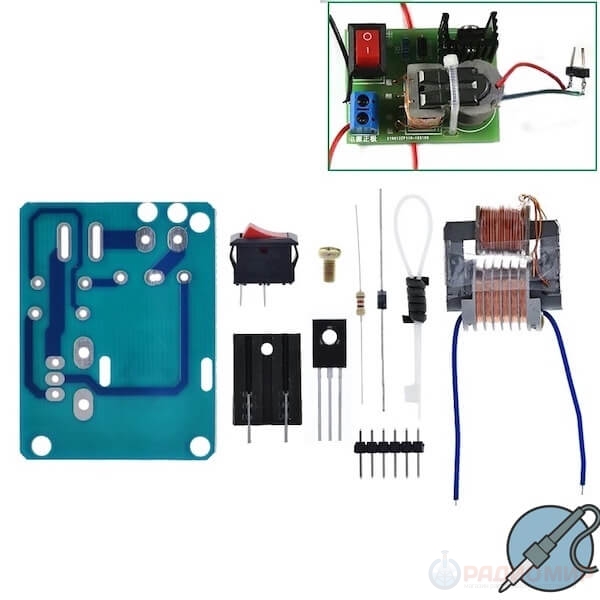

Что в комплекте
- Трансформатор повышающий 15KV ×1
- Печатная плата ×1
- Резистор на 120 Ом ×1
- Диод UF4007 ×1
- Транзистор n-p-n N20 ×1
- Радиатор ×1
- Винт M3 ×1
- Выключатель ×1
- 3-контактный разъём ×1
FAQ
- Для чего используется этот набор?
- Для создания высоковольтных высокочастотных разрядов, научных экспериментов, электронных устройств и генераторов отрицательных ионов.
- Какова максимальная длина дуги?
- До 0.5 см при стандартных настройках, до 1.5 см при подключении без диодов и конденсаторов на выходе.
- Как обеспечить безопасность при работе?
- Не превышайте рекомендуемое напряжение питания, не касайтесь дуги и используйте защитные средства при работе с высоковольтными устройствами.
