Соберите свой электронный песочный таймер с LED! Регулируемая скорость, красные, синие и зелёные светодиоды. Отличный DIY Kit для обучения электронике и развлечений.
Комфортные цены
Внимательный сервис
Самовывоз

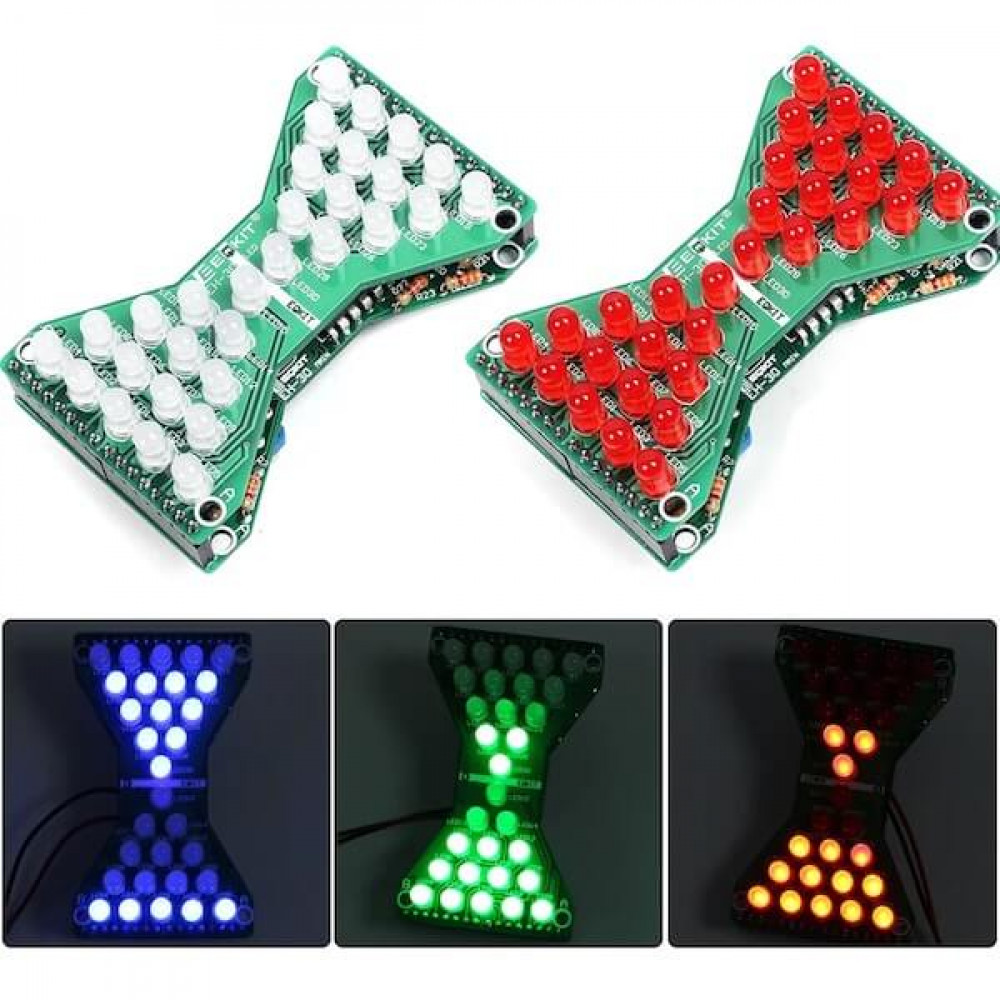

Электронные песочные часы с LED (EH-30)
Этот набор представляет собой электронные песочные часы с красными, синими или зелёными светодиодами. Скорость свечения можно регулировать, а схема собрана на двухслойной печатной плате. Отличный DIY-проект для практики пайки и изучения электроники.

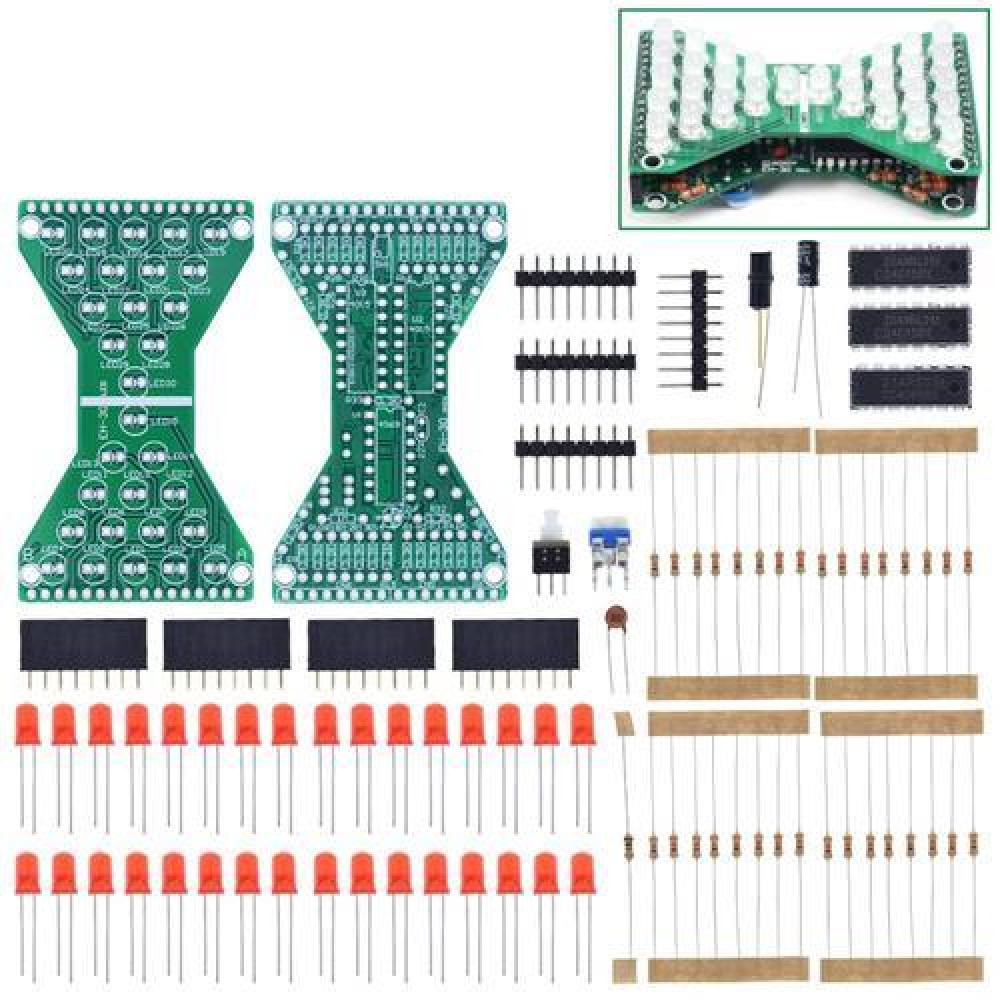

Что в комплекте:

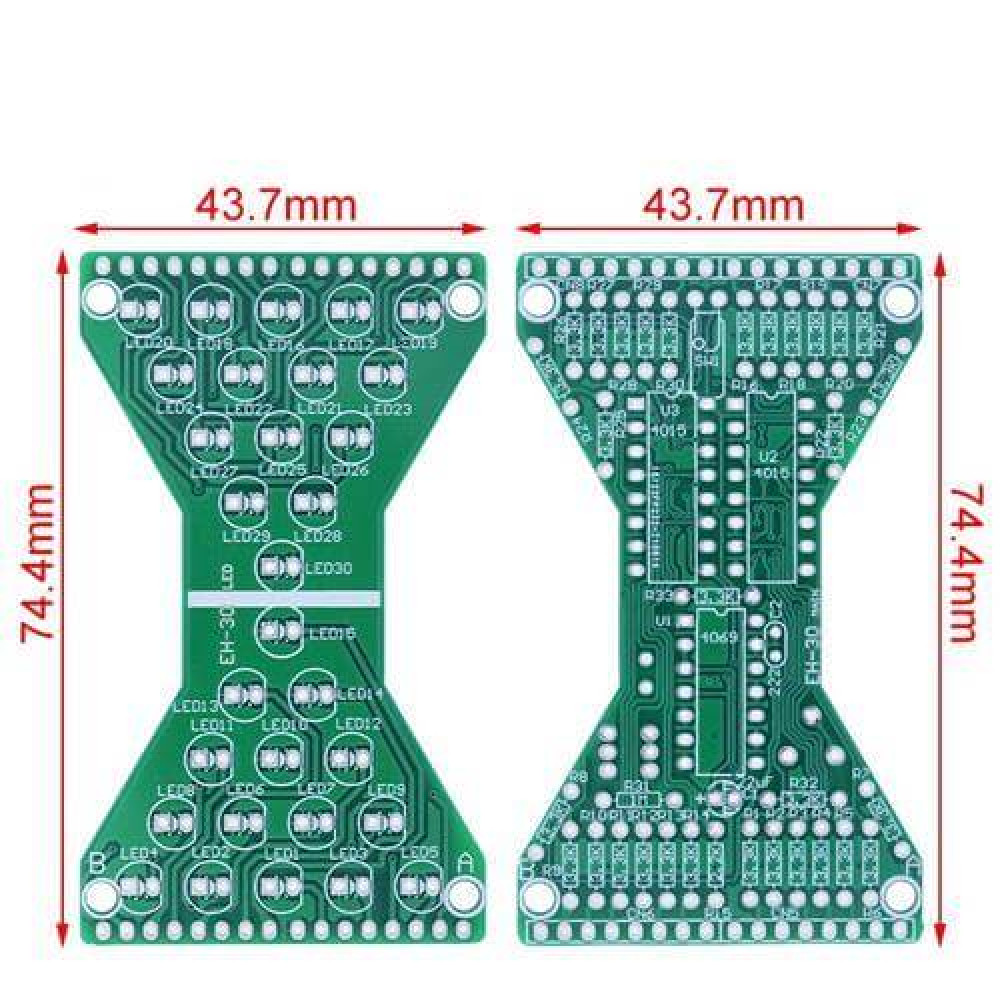

| № | Название | Параметр | Кол-во |
|---|---|---|---|
| R1-R30, R32, R33 | Резистор | 3.3KΩ | 32 |
| R31 | Резистор | 1MΩ | 1 |
| C2 | Конденсатор | 222 pF | 1 |
| C1 | Электролитический конденсатор | 22uF | 1 |
| LED1-LED30 | Светодиод | 5 мм | 30 |
| U1, U2, U3 | IC | 4069 / 4015 | 3 |
| SW1 | Датчик наклона | SW300DA | 1 |
| S1 | Выключатель питания | 6P | 1 |
| VR1 | Регулируемый резистор | 100KΩ | 1 |
| CN1-CN4 | Разъём | 8P | 4 |
| CN5-CN8 | Разъём | 8P | 4 |
| PCB | Печатная плата | - | 1 |

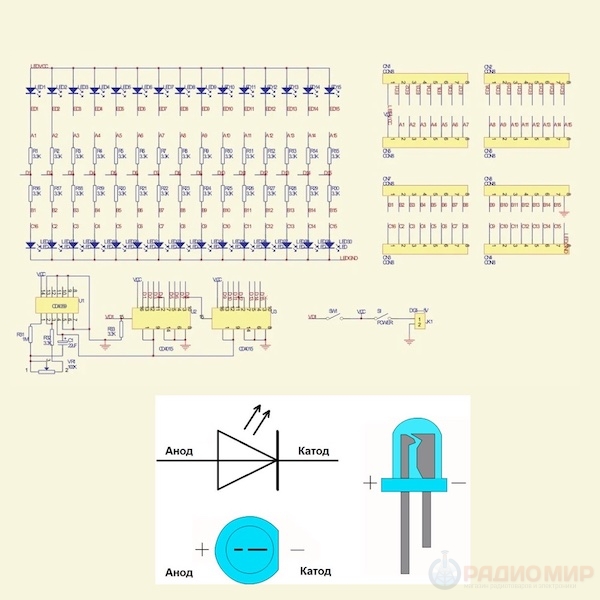

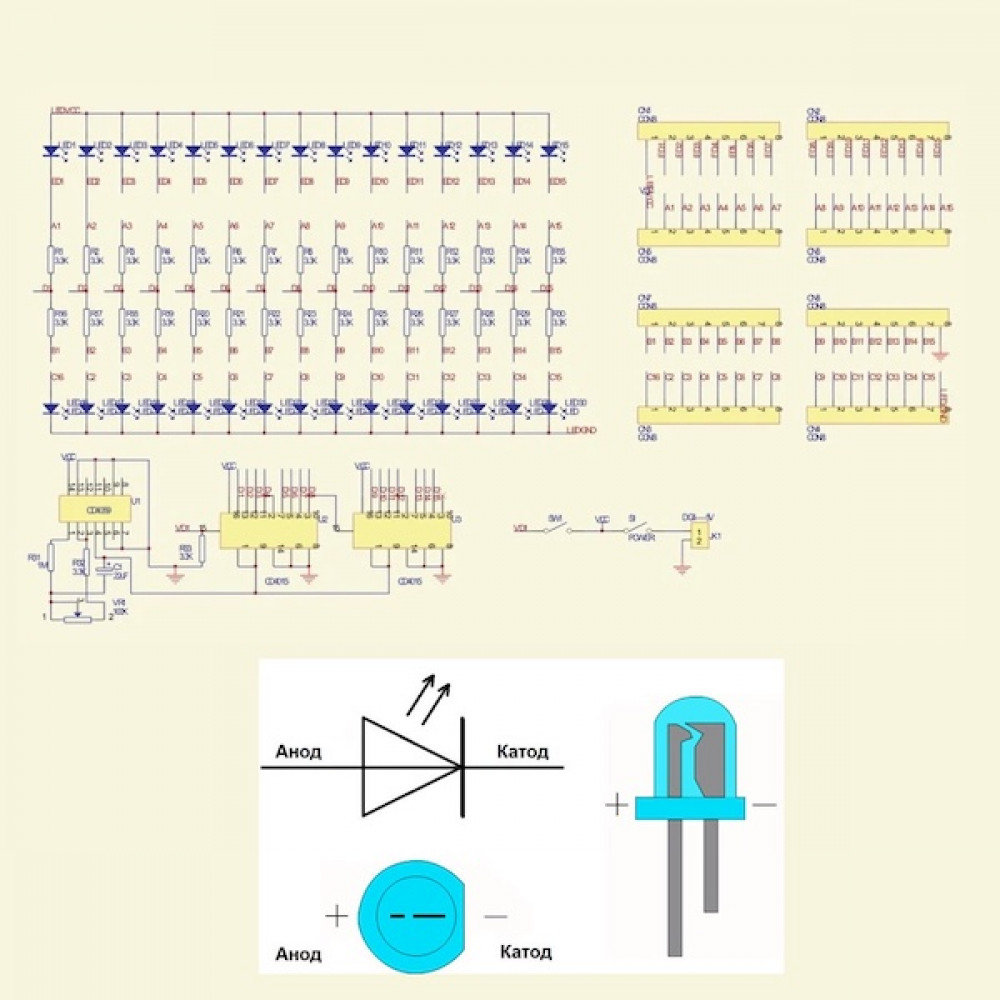

Процесс сборки
- Установите резисторы: R31 = 1 MΩ, остальные резисторы = 3.3 KΩ. Устанавливайте на плату согласно маркировке.
- Установите конденсатор C2: 222 pF.
- Установите электролитический конденсатор C1: 22 uF. Обратите внимание на полярность — длинная ножка = положительный вывод.
- Установите переключатель направления (SW1): Согните переключатель под углом 90° перед установкой.
- Установите регулируемый резистор VR1: 104 KΩ. Устанавливайте на заднюю сторону платы.
- Установите выключатель питания: Следите за правильной ориентацией.
- Установите микросхемы: U1 = CD4069, U2 и U3 = CD4015. Обратите внимание на направление установки.
- Установите 8-контактные разъёмы: CN1, CN2, CN3, CN4, CN5, CN6, CN7, CN8 согласно схеме.

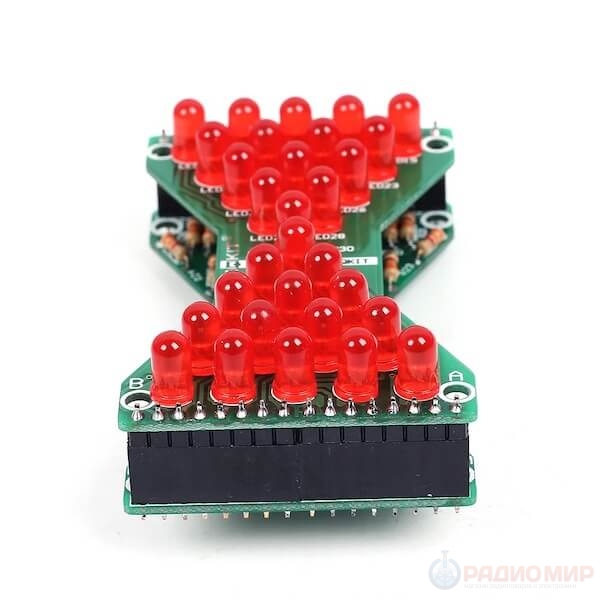

- Установите светодиодную панель: установите плату с LED, следуя обозначениям.
- Установите 30 светодиодов: длинная ножка = положительный вывод.

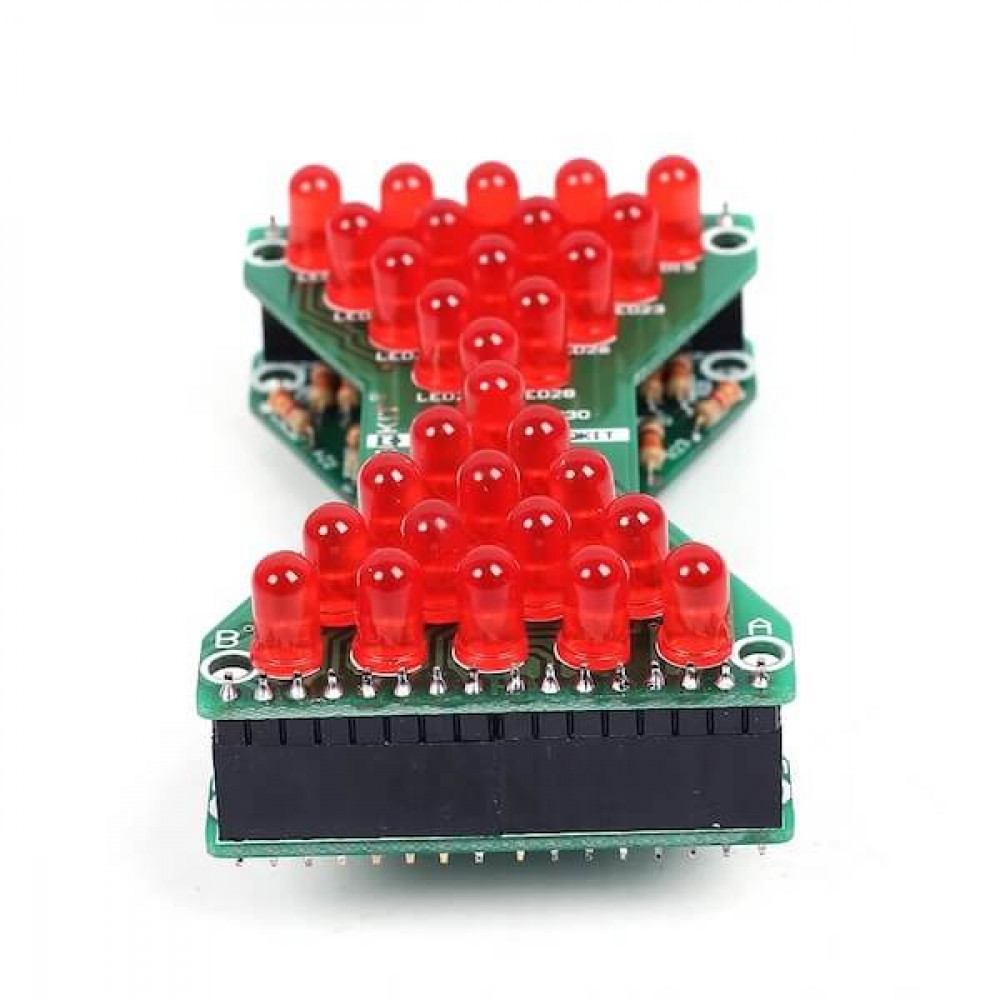

- Установите разъёмы: короткая сторона разъёма на задней части платы.

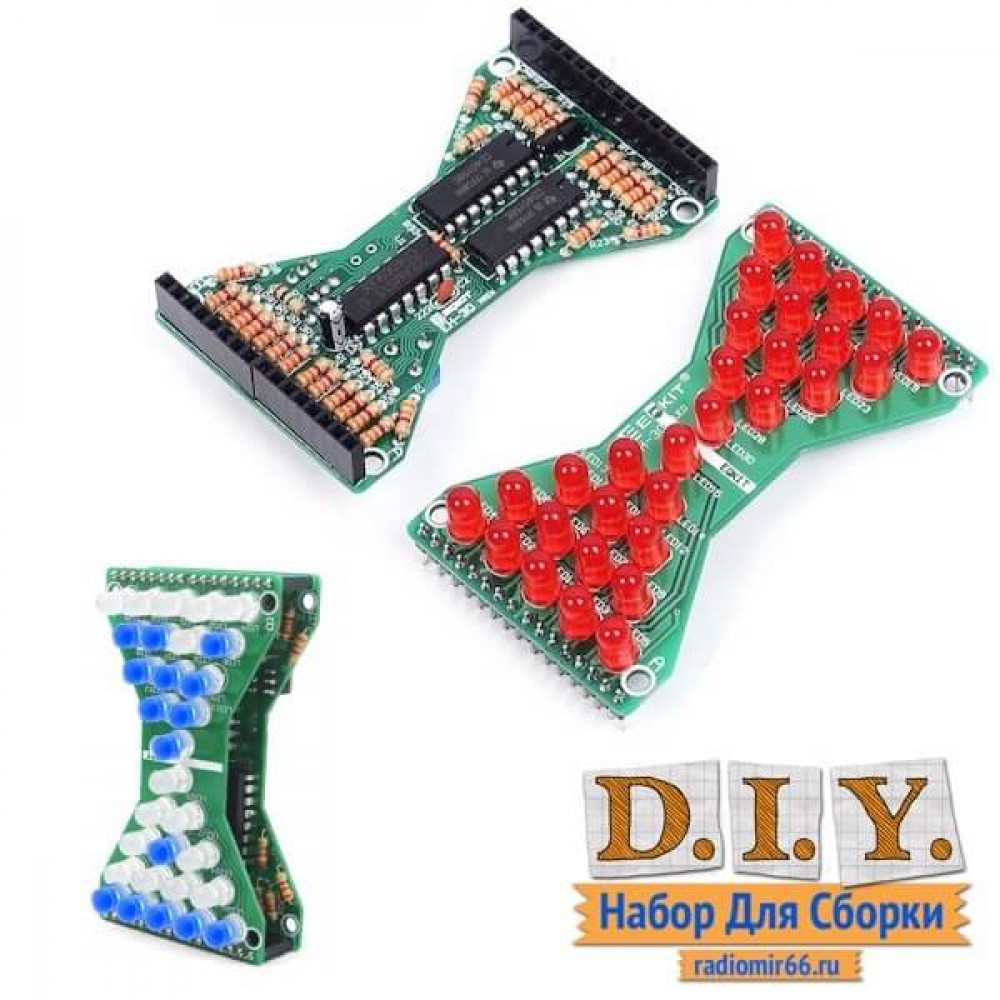

- Соедините основную плату и LED-панель: аккуратно совместите точки A к A, B к B.
- Подключите питание: красный провод = положительный вывод (DC 5V), подходит для USB или батарейного блока (3×AA или AAA).
FAQ
- Какие инструменты нужны для работы? - Паяльник (30W), Припой, Мультиметр, Пинцет, Кусачки.
- Как проверить светодиоды перед пайкой? — Используйте мультиметр в режиме проверки диодов или временно подключите через резистор к 3V батарейке.
- Что делать, если светодиод не загорается? — Проверьте полярность, пайку и исправность самого светодиода.
- Можно ли подключить к USB вместо батареек? — Да, если напряжение 5V стабильно и ток достаточен для всех компонентов.
- Можно ли ускорить или замедлить "песочные часы"? — Да, с помощью регулировочного резистора VR1 можно настроить скорость последовательного загорания светодиодов.
- Что если я случайно перепутал полярность конденсатора? — Сразу отключите питание, замените конденсатор и перепаяйте правильно, иначе может быть короткое замыкание и повреждение схемы.
