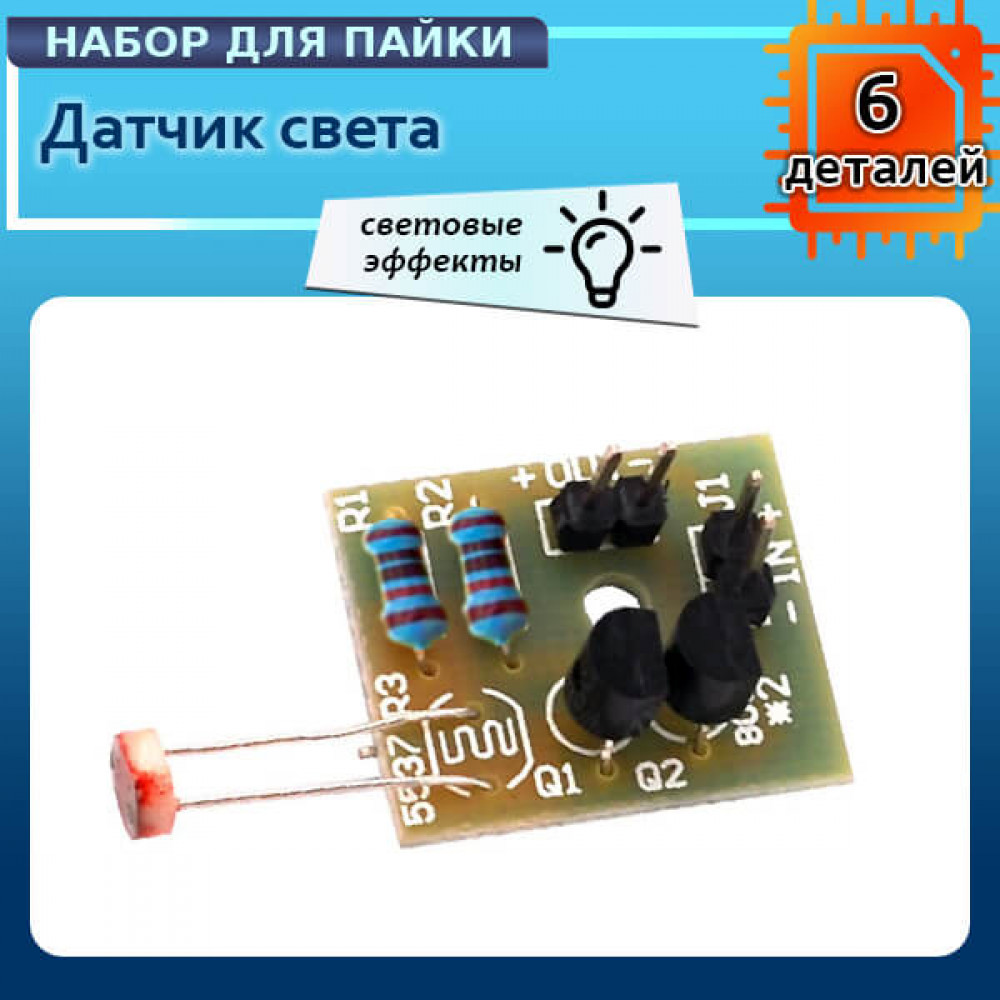

DIY набор для сборки, в собранном виде представляет из себя Фоточувствительный индукционный переключатель. Подходит для начинающих в практике пайки.
- Рабочее напряжение: DC 3–9 В

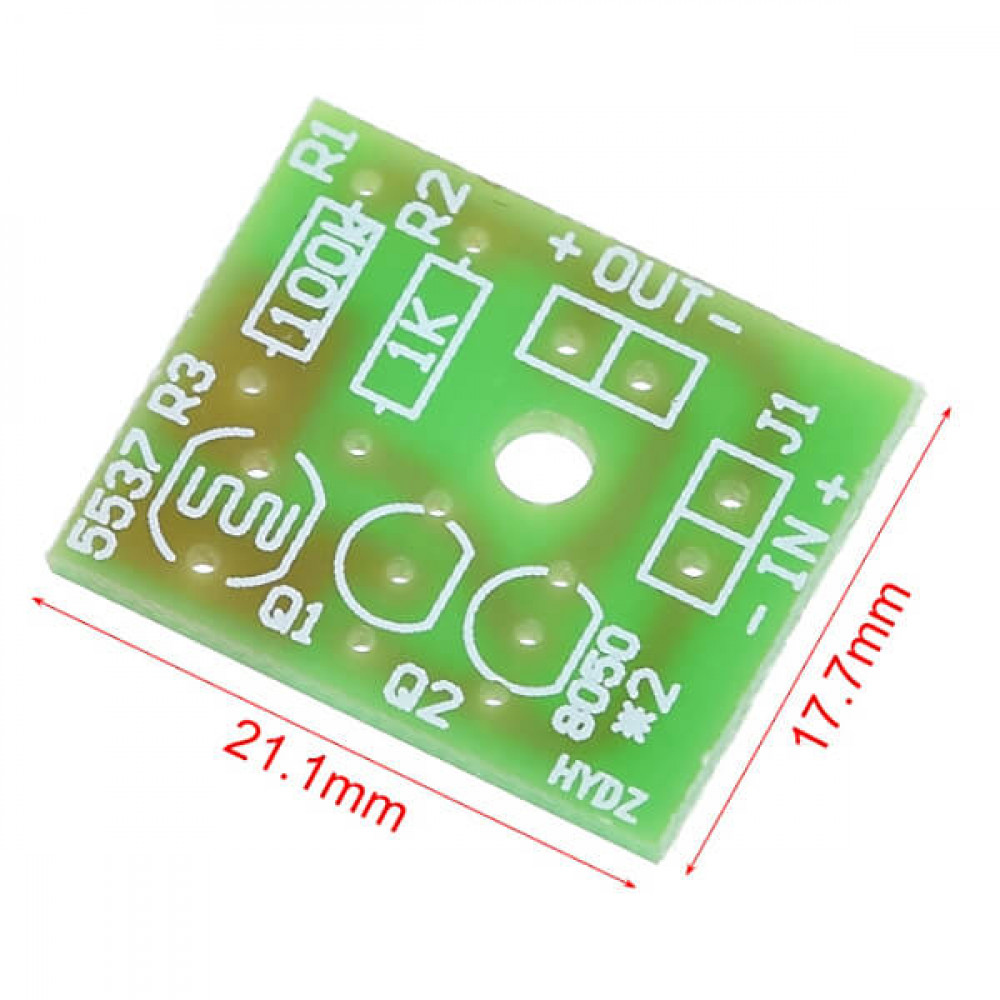

- Размер печатной платы: 2,2 см × 1,8 см
- Подключаемая нагрузка: светодиод (LED), зуммер, двигатель постоянного тока (DC-мотор) и другие устройства с малым потреблением тока. Когда уровень окружающего освещения низкий, нагрузка включается (например, загорается светодиод, звенит зуммер, мотор вращается).

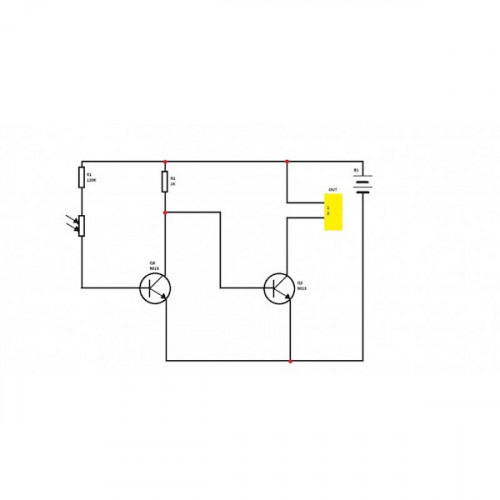

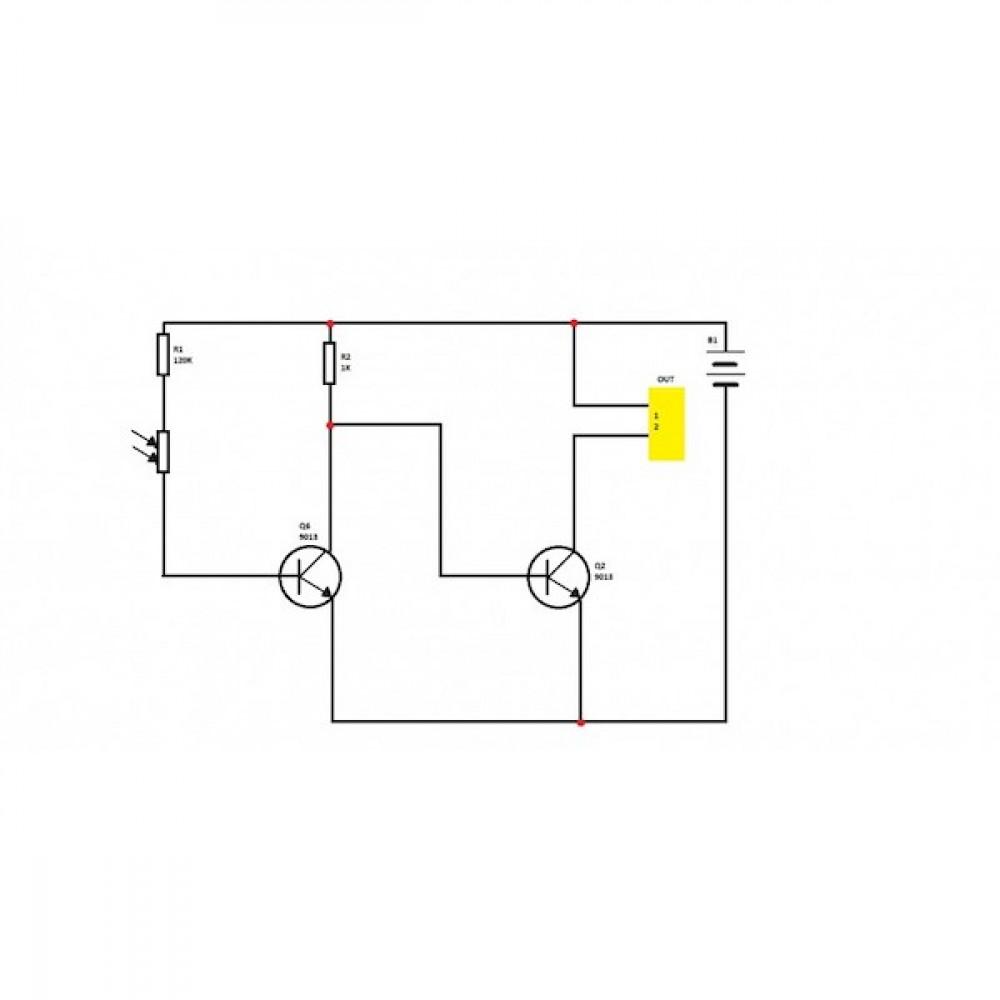

Принцип работы
• Модель фоторезистора R3 — 5537. • Сопротивление в темноте: около 2MΩ. • Сопротивление на свету: 20–45KΩ.
Когда окружающая среда темная, сопротивление между базой Q1 и VCC велико, Q1 выключен, коллектор Q1 находится в высоком состоянии, Q2 включается, и нагрузка подключается. Когда окружающая среда светлая, Q1 включается, его коллектор переходит в низкий потенциал, Q2 отключается, и нагрузка не получает питание.

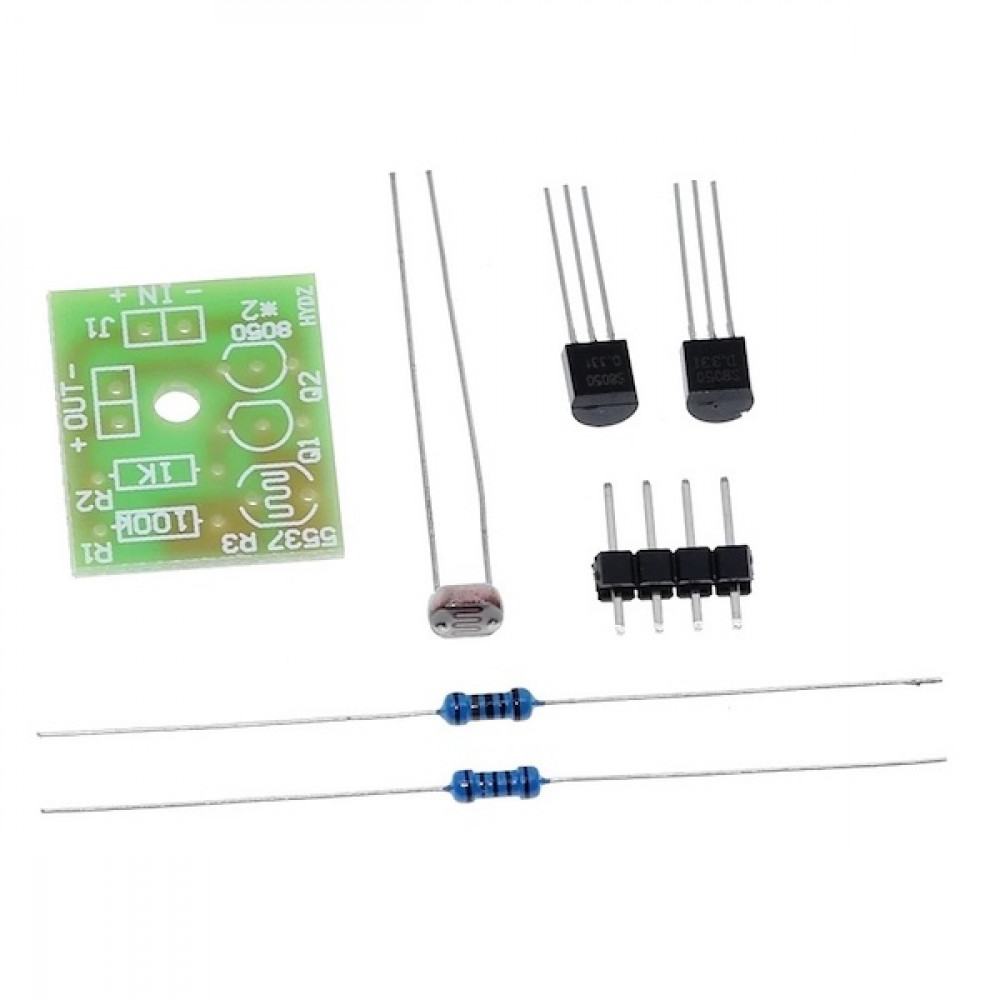

В наборе:
| Металлопленочный резистор 1K | 1 |
| Металлопленочный резистор 120K | 1 |
| Транзистор S9013 | 2 |
| Фоторезистор | 1 |
| Печатная плата, со всеми необходимыми дорожками и разметкой для пайки элементов | 1 |
