Набор для самостоятельной сборки усилителя мощности на базе двух классических микросхем TDA2030A. Это «чистый» усилитель без предусилителя — входной сигнал поступает напрямую на усилительные каскады и усиливается с минимальными искажениями. Подходит для любительских проектов, учебных работ и модернизации аудиосистем.
Технические
- Выходная мощность: 15 Вт × 2 канала (нагрузка 4Ω)
- Входное напряжение: 9–15V / 2-3А
- Рекомендуемое сопротивление: 4–8Ω
- Размер платы: 66 × 56 мм
- Подходит для установки в колонки, домашние аудиосистемы и DIY-проекты
Принцип работы

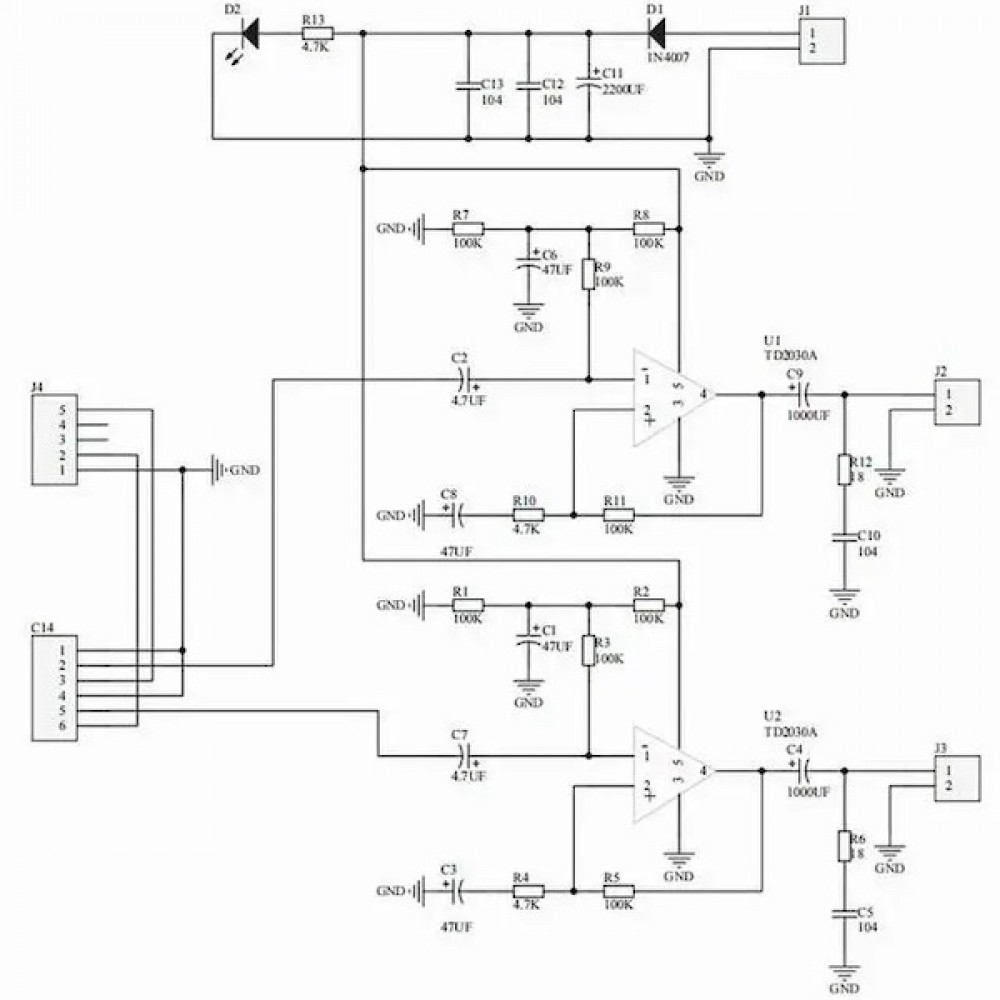

В основе платы — две микросхемы TDA2030A IC1 и IC2. Питание выпрямляется диодом D и фильтруется конденсатором C11, высокочастотные помехи подавляются конденсаторами развязки C12, C13. Входной сигнал проходит через разделительные конденсаторы C2/C7. Элементы R1, R2, R3, C1 (а также R7, R8, R9, C6) образуют цепь смещения на входе усилителя. Отрицательная обратная связь R4, R5, C3 и их пары R10, R11, C8 определяет усиление и стабильность. Изменяя сопротивление R4 (или R10), можно регулировать коэффициент обратной связи. Конденсатор C2 (C7) выполняет роль входного разделительного конденсатора, а C4 (C9) — выходного. При подключении динамика с индуктивной нагрузкой, элементы R6, C5 (R12, C10) обеспечивают устойчивую работу усилителя на высоких частотах.

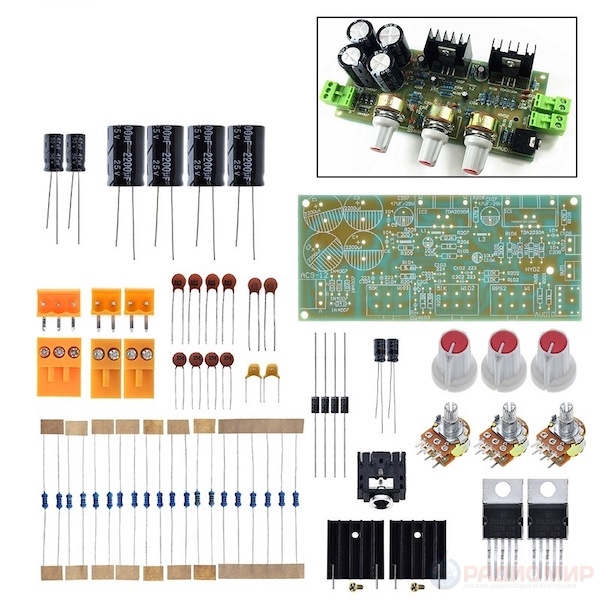

Комплектация

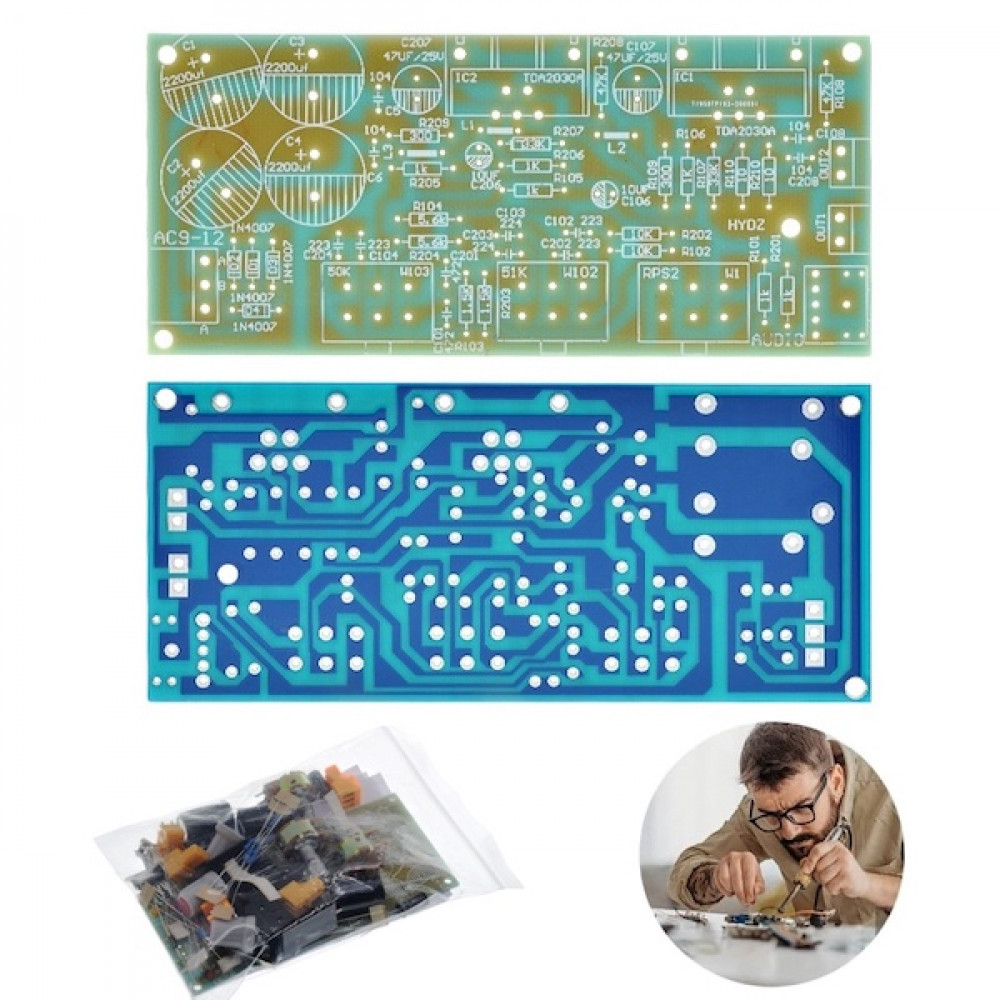

- Печатная плата усилителя
- 2 × микросхема TDA2030A
- Радиаторы для микросхем
- Набор резисторов и конденсаторов
- Диоды, потенциометр регулировки громкости
- Крепёж и монтажные элементы
FAQ — часто задаваемые вопросы
- Можно ли подключить смартфон напрямую?
- Да. Достаточно использовать стандартный линейный выход или выход для наушников (через подходящий кабель). Чтобы избежать перегрузки, установите средний уровень громкости на смартфоне.
- Какие динамики лучше выбрать?
- Оптимальны динамики с импедансом 4–8 Ом и чувствительностью 85–92 дБ. Для более глубокого баса можно дополнительно подключить сабвуфер через отдельный усилитель.
- Можно ли увеличить мощность в мостовом режиме?
- Стандартная плата рассчитана на стереорежим. Мостовое включение потребует доработки схемы и навыков пайки. Без изменений платы есть риск повредить микросхемы.
- Как защитить усилитель от перегрева?
- Используйте радиаторы на микросхемах, обеспечьте хорошую вентиляцию и подключайте стабилизированный блок питания с запасом по току (2–3 А). При длительной работе на высокой громкости рекомендуется активное охлаждение.
- Нужен ли предусилитель?
- Для большинства источников сигнала — нет. Но если уровень входного сигнала низкий (например, с некоторых Bluetooth-модулей), предусилитель поможет раскрыть потенциал платы.
- Как уменьшить фон и наводки?
- Сократите длину входных и выходных проводов, используйте качественные конденсаторы, применяйте экранирование и размещайте источник питания вдали от входных цепей.
-
