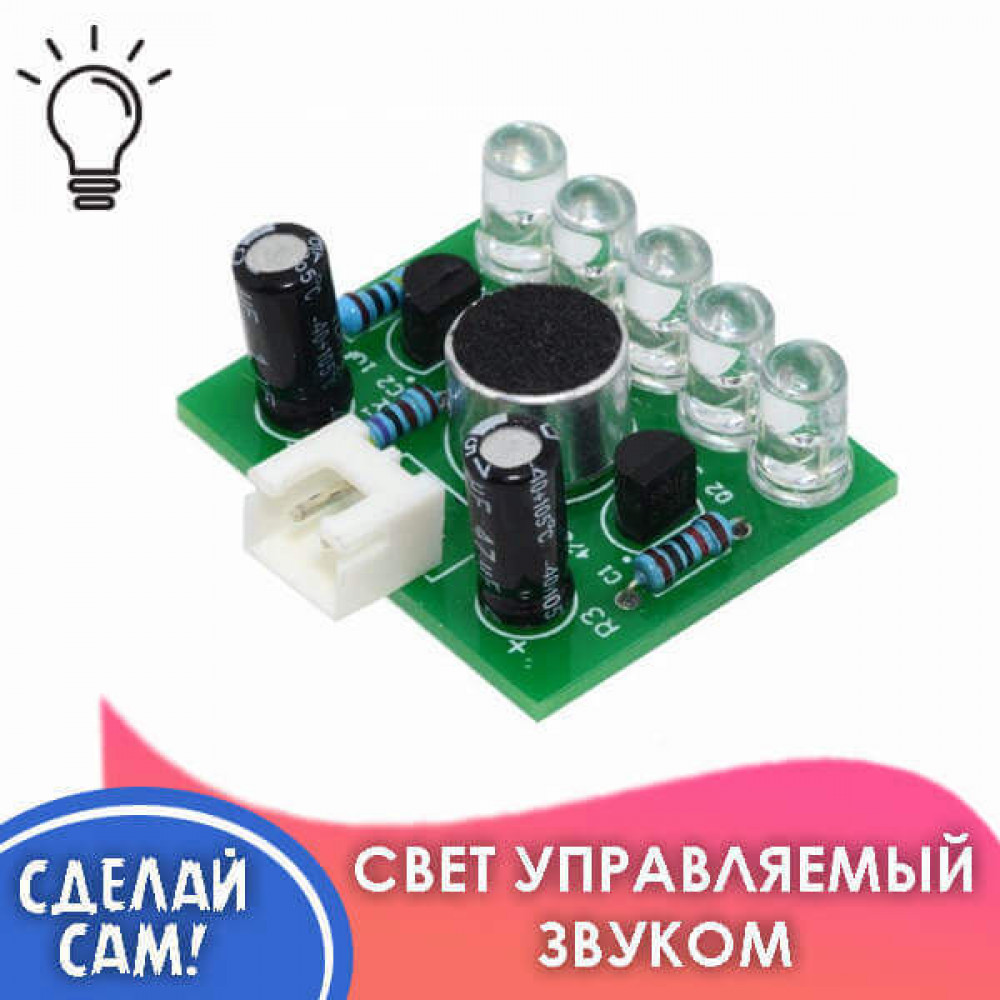

DIY-набор «Voice Activated Control Lamp» — это мини-панель с микрофоном и 5 светодиодами, которые «танцуют» в такт музыке или голосу. Достаточно разместить модуль рядом с источником звука — и вы получите наглядный эффект синхронизации света и мелодии.
Как это работает.

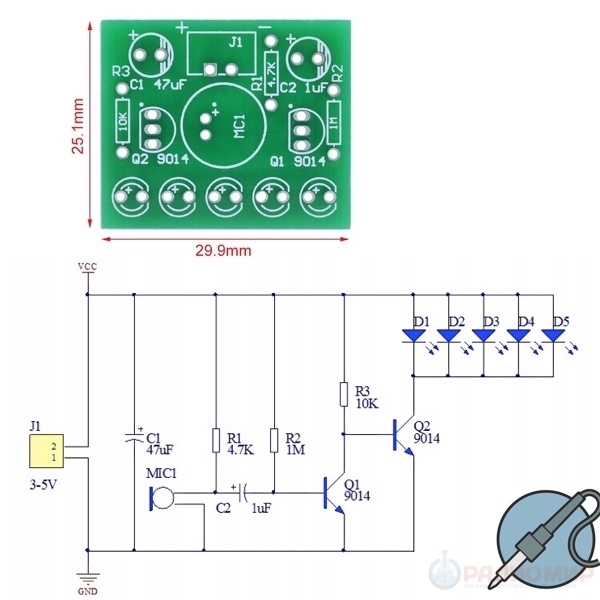

Схема состоит из цепи питания, микрофонного усилителя и драйвера светодиодов. Питание подаётся через разъём J1 и фильтруется конденсатором C1. Микрофон MC1 преобразует звук в электрический сигнал, который через C2 поступает на транзистор Q1 (предусиление), далее — на базу Q2, управляющего светодиодами. Чем громче звук, тем ярче светятся LED.
Питание
Рабочий диапазон: 3–5.5 В DC. Соблюдайте полярность: «+» к выводу, отмеченному «+» на плате, «–» к «–». Для минимизации помех рекомендуется стабильный источник питания, лучше — батарея.

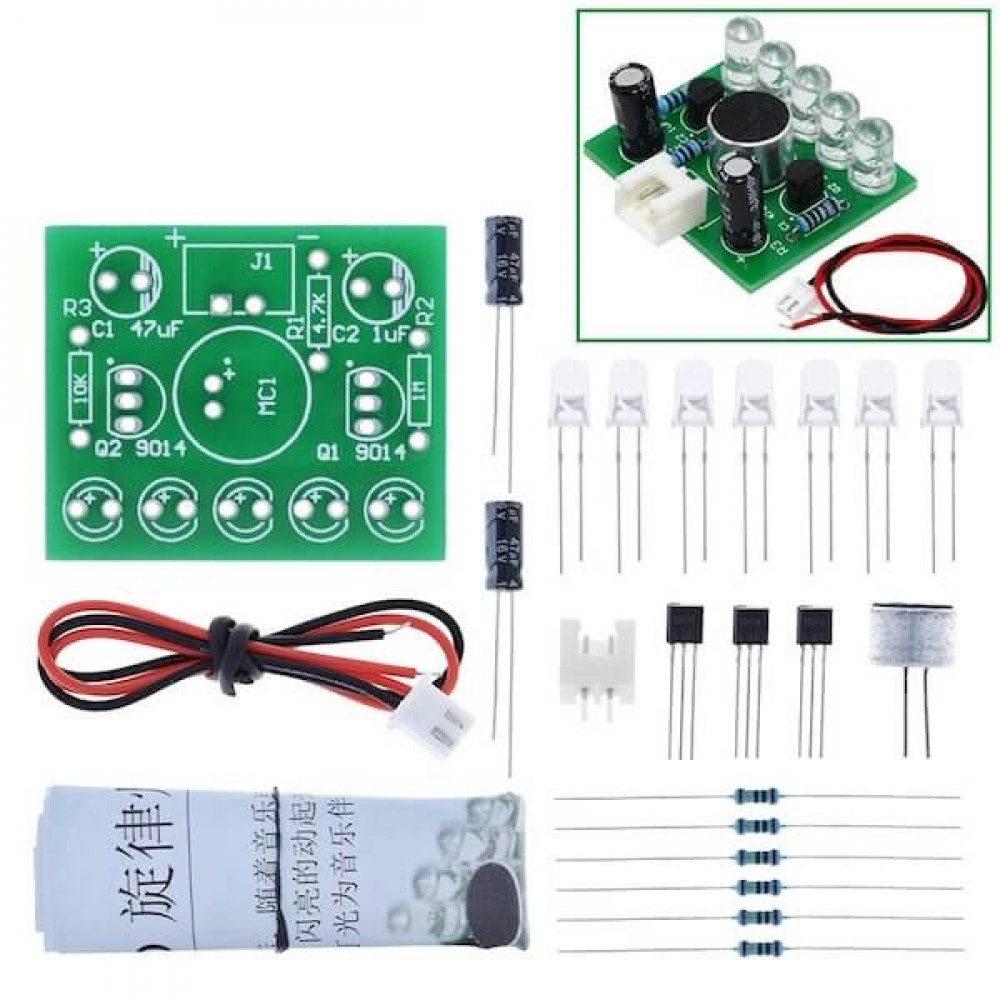

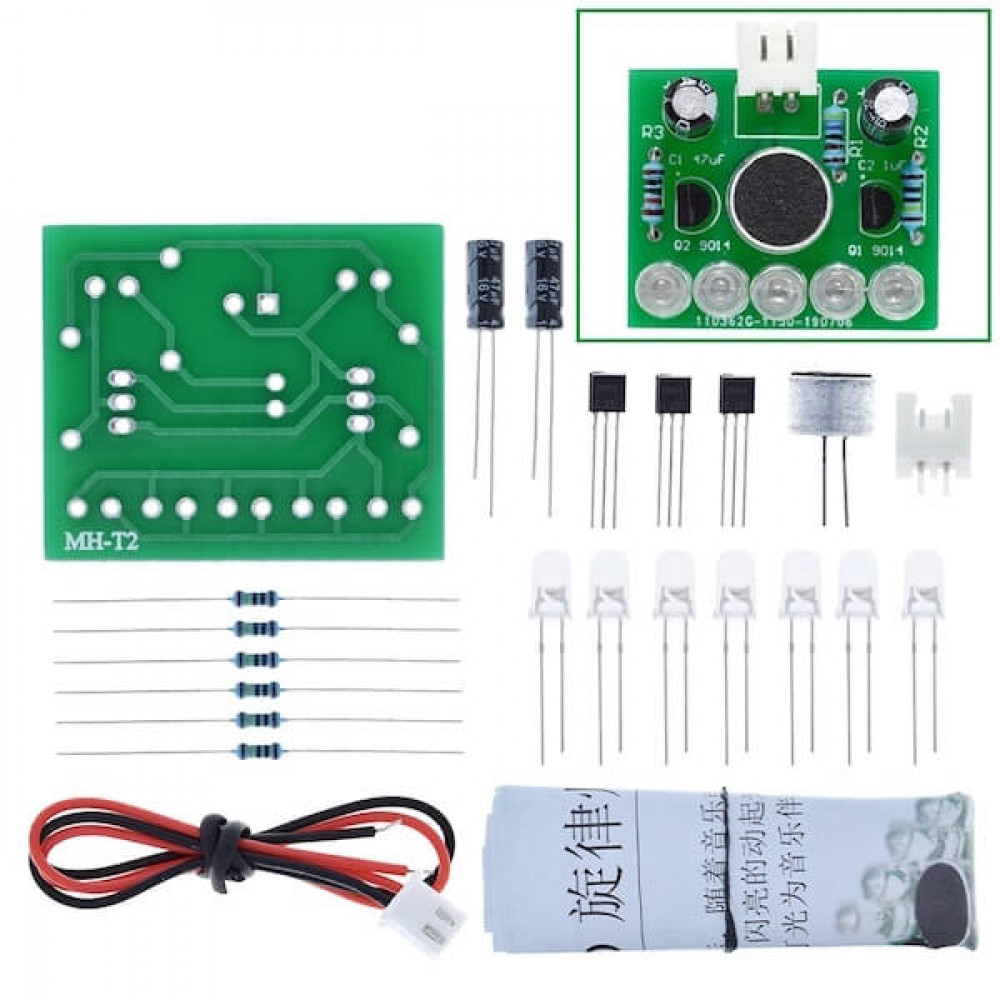

Что в комплекте:
| № | Наименование | Модель / номинал | Тип | Обозначение на плате | Примечание |
|---|---|---|---|---|---|
| 1 | Резистор 1/4W | 4.7 kΩ | AXIAL-0.3 | R1 | 1 шт. + 1 шт. про запас |
| 2 | Резистор 1/4W | 1 MΩ | AXIAL-0.3 | R2 | 1 шт. + 1 шт. про запас |
| 3 | Резистор 1/4W | 10 kΩ | AXIAL-0.3 | R3 | 1 шт. + 1 шт. про запас |
| 4 | Эл. конденсатор | 47 µF, 16 V | Ø5×11 мм | C1 | Фильтр питания |
| 5 | Эл. конденсатор | 1 µF, 16 V | Ø5×11 мм | C2 | Связь / Усиление MIC |
| 6 | Транзистор | 9014 | TO-226 | Q1 / Q2 | 2 шт. + 1 шт. про запас |
| 7 | Светодиод F5 | Синий | 5 мм | D1–D5 | 5 шт. + 2 шт. про запас |
| 8 | Микрофон электретный | — | 9×7 мм | MC1 | Полярный элемент |
| 9 | Кабель питания | XH2.54-2P | — | — | Ответная часть к разъему |
| 10 | Разъём на плату | XH2.54-2P | 2.54×2 | J1 | Гнездо питания |
| 11 | Печатная плата | — | — | PCB |
Советы по сборке.
- LED устанавливайте с учётом полярности: длинная ножка — «+». Перепутанная полярность — самая частая причина неработающих светодиодов.
- Резисторы 4.7k/10k/1M перепутать легко — проверяйте номиналы мультиметром или по цветовым кольцам перед пайкой.
- Транзисторы 9014 вставляйте строго по контуру на плате; неверная ориентация приведёт к неправильной работе.
- Микрофон полярный: длинный вывод — «+», вывод, соединённый с корпусом — «–». Следуйте маркировке на плате.
- Электролитические конденсаторы полярные: у 47 µF и 1 µF длинная ножка — «+», на корпусе отмечен «–».
- Питание 3–5.5 В подавайте с правильной полярностью. На плате «+» и «–» подписаны; переполюсовка приведёт к выходу из строя.
- После пайки осмотрите плату на предмет «соплей» припоя, непропаев и коротких замыканий. При первом запуске используйте батарейное питание — оно меньше «шумит».
