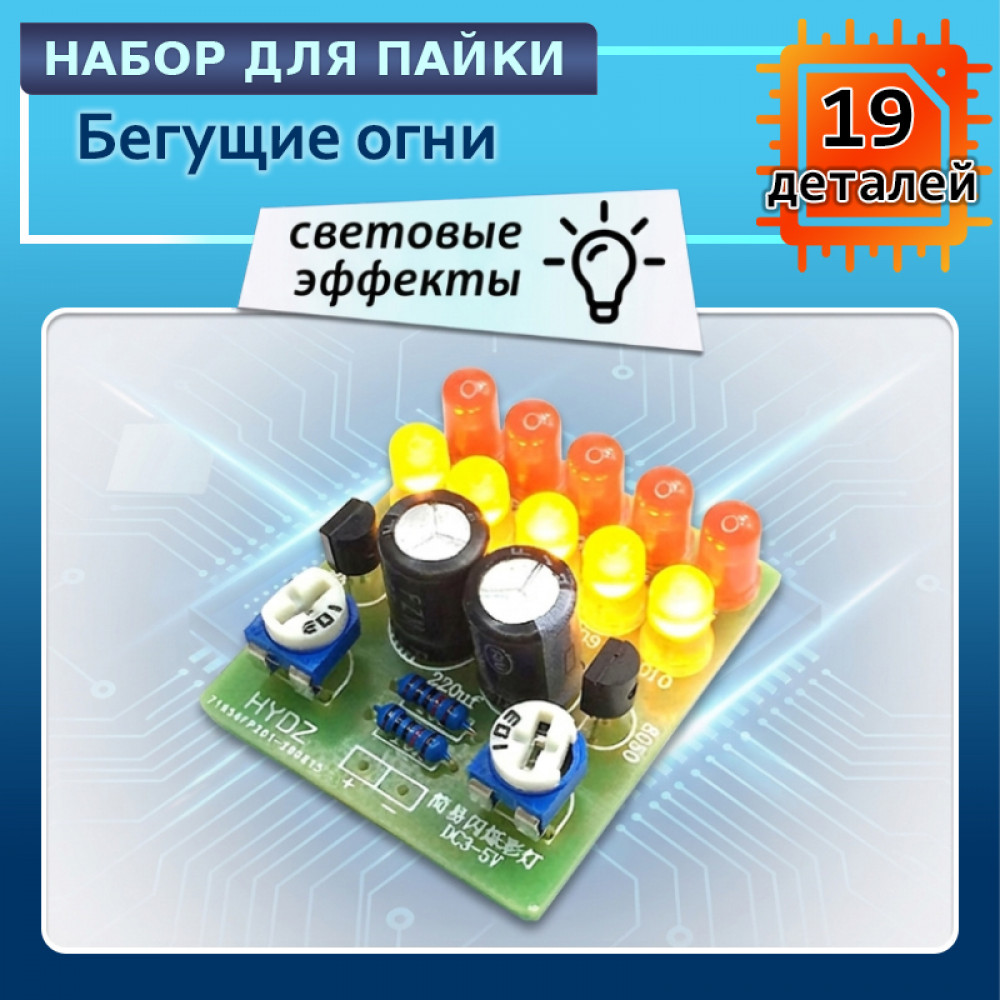

Тренажер бегущих огней 10 LED (красный/желтый) — учебный электронный набор для сборки светового эффекта «бегущая волна» с мигающими светодиодами. Предназначен для обучения основам аналоговой электроники, работе транзисторных генераторов и практике пайки компонентов.
После сборки устройство формирует циклическое переключение двух групп светодиодов, создавая эффект попеременного мигания. Скорость переключения регулируется подстроечными резисторами, что позволяет изменять частоту светового эффекта в широких пределах.
Принцип работы схемы

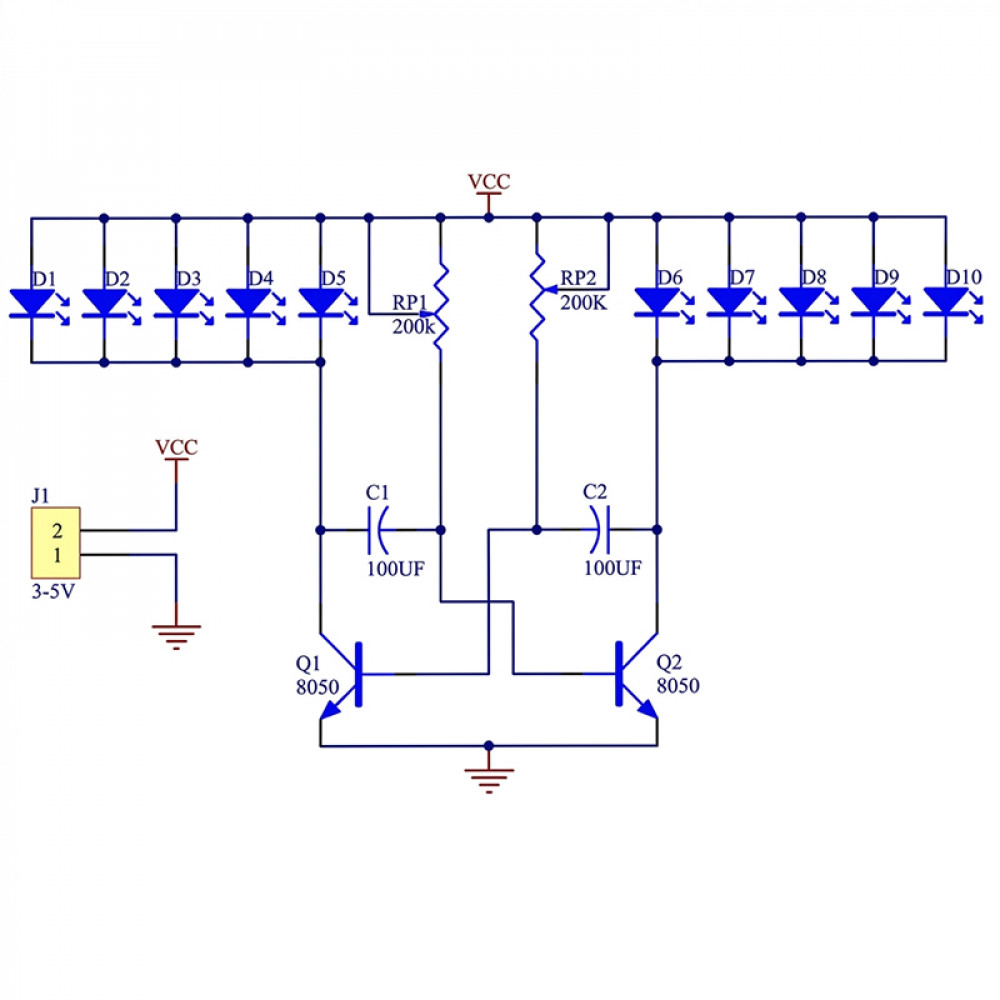

Схема построена на двух транзисторах 8050, RC-цепочках и светодиодных группах. При подаче питания транзисторы поочередно открываются и закрываются, формируя автогенератор с перекрестной обратной связью.
Конденсаторы C1 и C2 поочередно заряжаются и разряжаются через подстроечные резисторы RP1 и RP2, изменяя напряжение на базах транзисторов. Это приводит к попеременной коммутации двух светодиодных групп: одна группа загорается, вторая гаснет.
За счет инерции зарядки и разрядки конденсаторов формируется непрерывный цикл переключения, создающий эффект бегущих и мигающих огней. Изменение сопротивления RP1 и RP2 позволяет регулировать скорость анимации.
Технические характеристики
- Рабочее напряжение: DC 3–5 В
- Тип схемы: транзисторный мультивибратор
- Вес набора: около 10 г

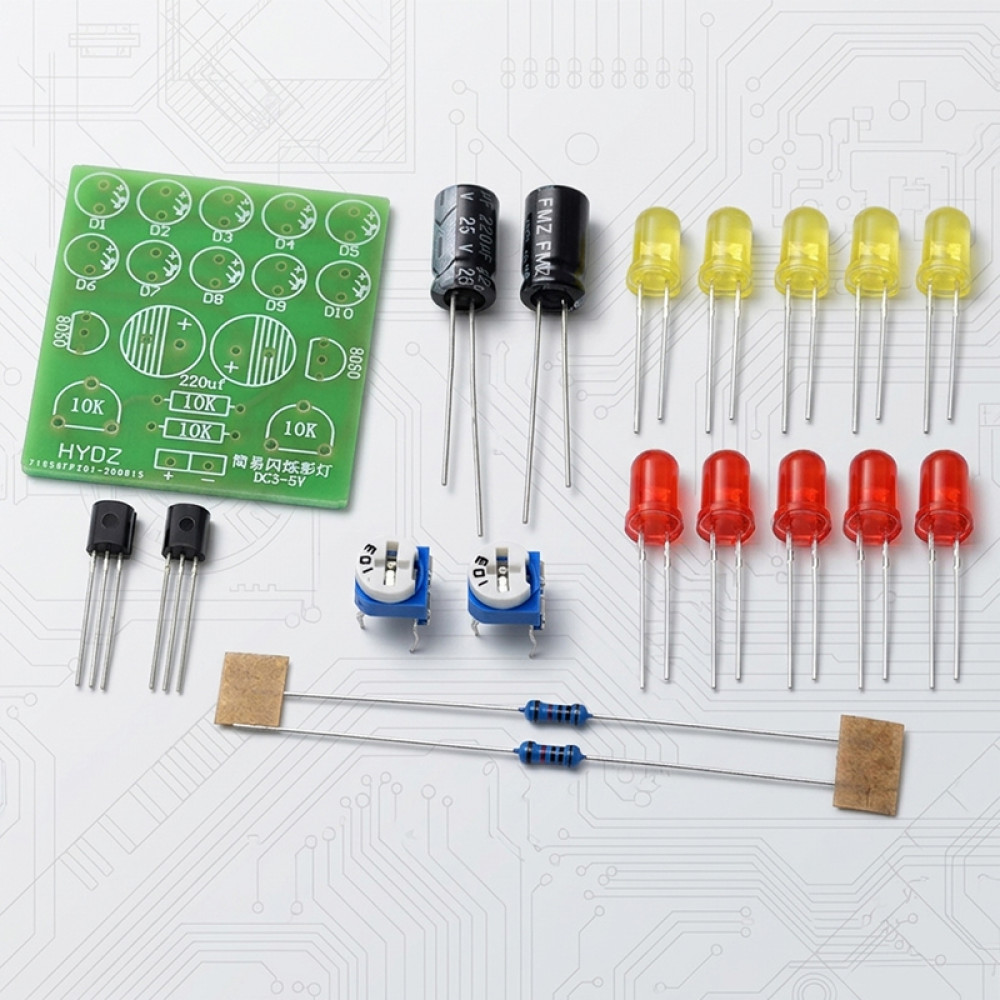

Комплектация

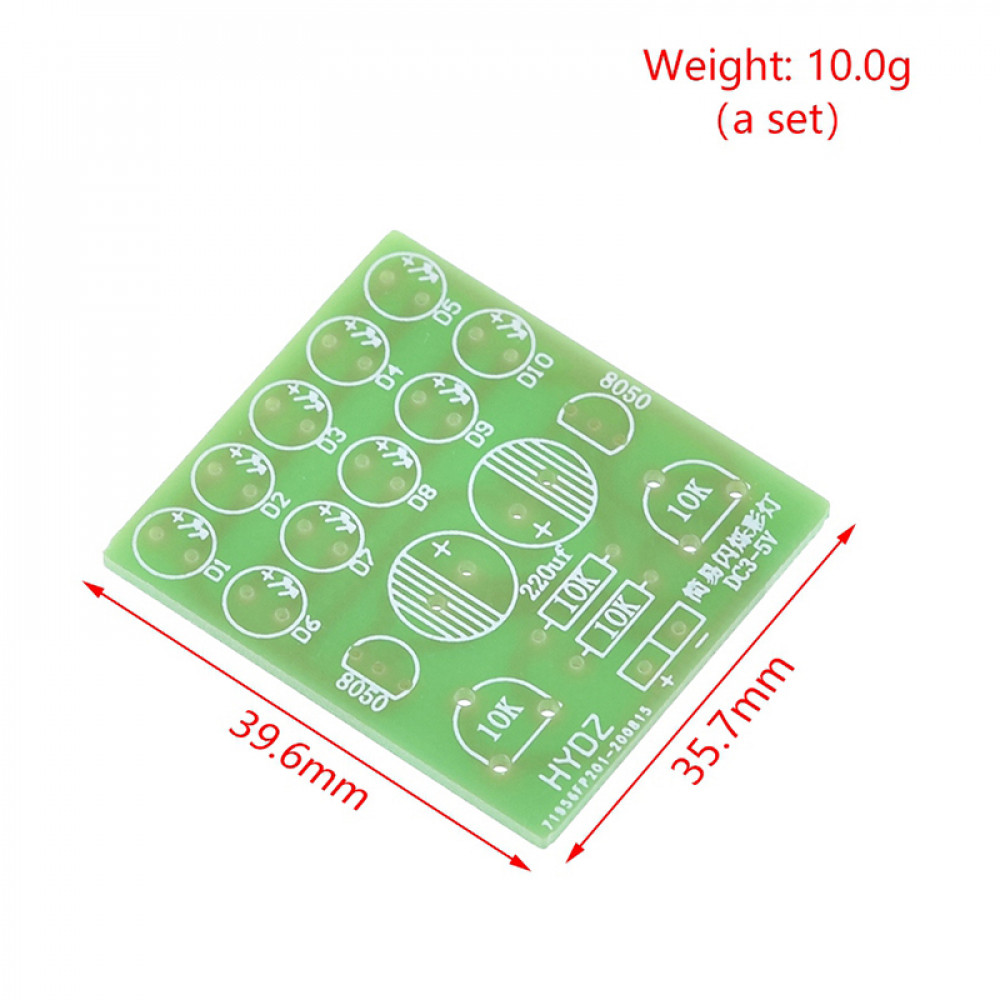

- Печатная плата PCB — 1 шт.
- Транзисторы 8050 — 2 шт.
- Светодиоды 5 мм (красные) — 5 шт.
- Светодиоды 5 мм (желтые) — 5 шт.
- Резисторы 10 кОм / 0.25W — 2 шт.
- Подстроечные резисторы 10 кОм — 2 шт.
- Электролитические конденсаторы 220 µF — 2 шт.
Рекомендации по сборке
Монтаж выполняется согласно маркировке на печатной плате. Сначала рекомендуется устанавливать мелкие компоненты, затем более крупные. Важно соблюдать полярность светодиодов и электролитических конденсаторов, а также избегать перегрева элементов при пайке.
FAQ
Как регулируется скорость мигания?
Скорость зависит от положения подстроечных резисторов RP1 и RP2, которые изменяют время зарядки и разрядки конденсаторов.
Можно ли изменить количество светодиодов?
Конструкция рассчитана на 10 светодиодов, изменение схемы возможно только при переделке платы.
Нужен ли микроконтроллер для работы?
Нет, схема полностью аналоговая и работает автоматически после подачи питания.
Какой источник питания подходит?
Подходит любой стабильный источник 3–5 В, включая USB-питание или батареи.
-
