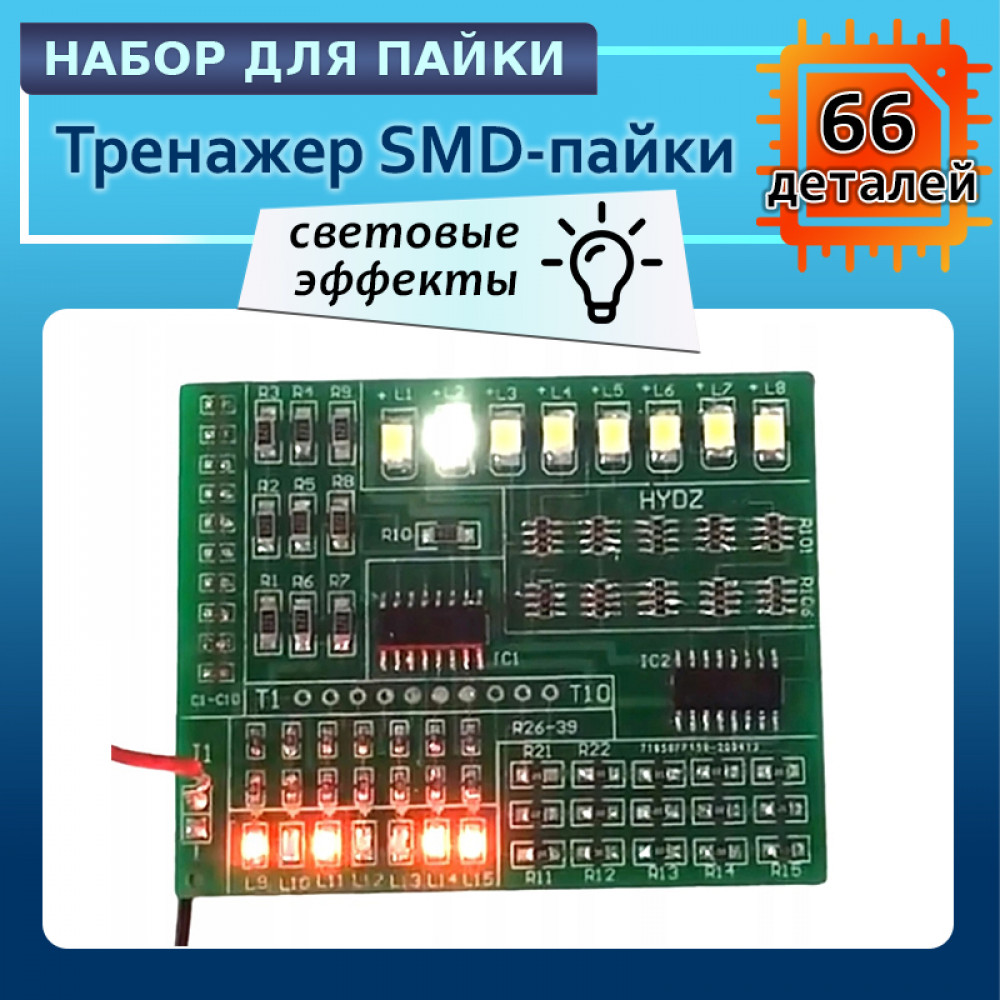

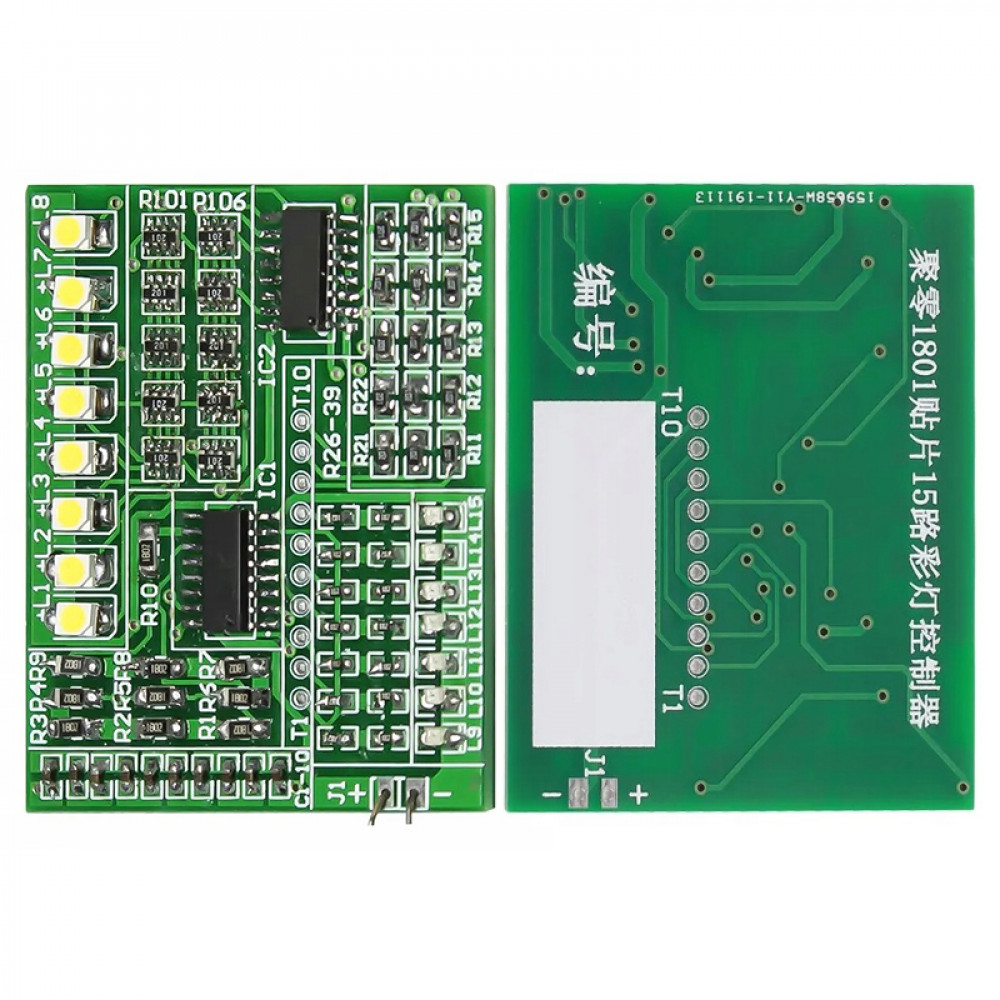

Тренажер SMD-пайки 15 LED DIY — учебный набор для практики поверхностного монтажа и изучения цифровой электроники. После сборки плата демонстрирует несколько световых эффектов, позволяя не только освоить пайку SMD-компонентов, но и наглядно изучить работу счетчиков, дешифраторов и генераторов импульсов.
Световые эффекты позволяют мгновенно проверить качество пайки и правильность установки всех элементов.
Принцип работы схемы

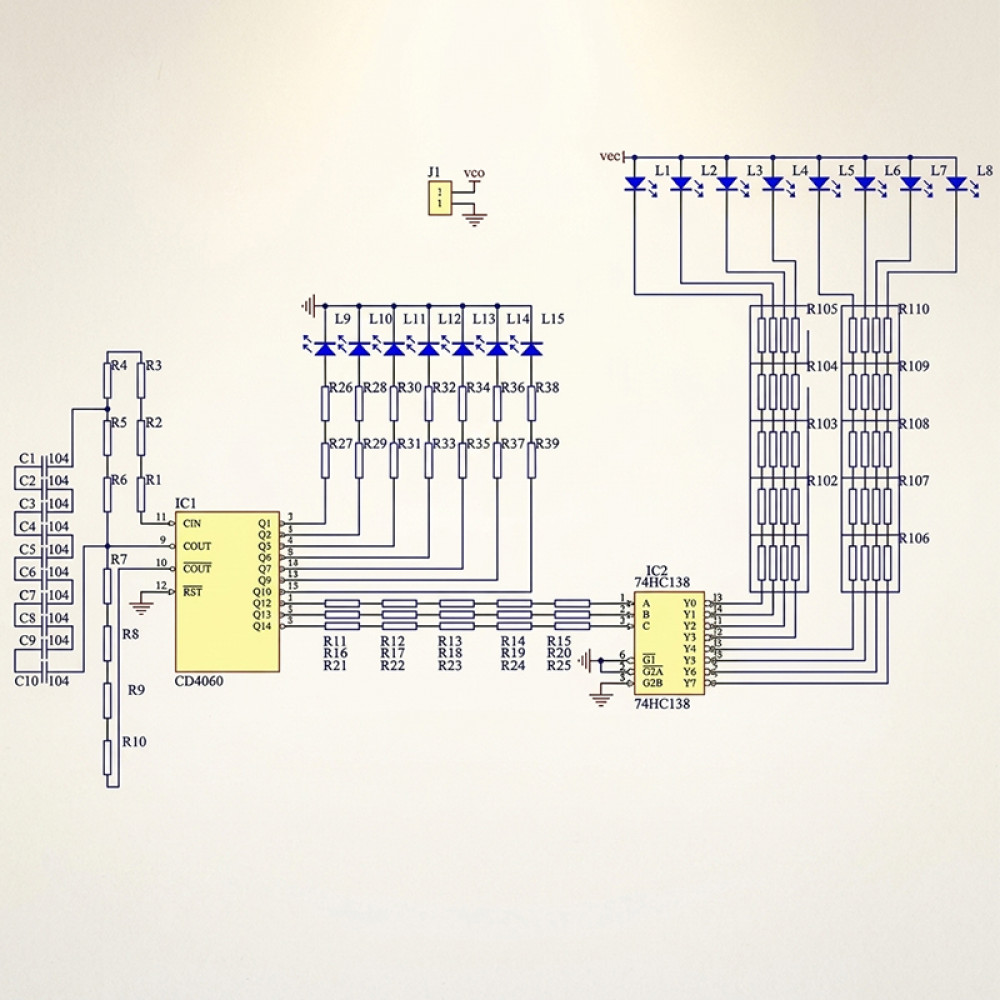

Основой устройства являются микросхемы CD4060 и 74HC138. CD4060 содержит встроенный генератор импульсов и двоичный счетчик. RC-цепочка, образованная резисторами и конденсаторами, задает частоту генерации импульсов.
После запуска генератора счетчик CD4060 начинает последовательно изменять состояние своих выходов. Светодиоды L9-L15 подключены к различным выходам счетчика и мигают с разной частотой, поскольку каждый выход формирует собственный коэффициент деления.
Выходы Q12-Q14 подключены к микросхеме 74HC138, которая выполняет функцию дешифратора. Благодаря последовательному переключению выходов формируется эффект бегущих огней на светодиодах L1-L8. После переполнения счетчик автоматически начинает цикл заново, создавая непрерывную световую анимацию.
Технические характеристики
- Напряжение питания: 5 В DC

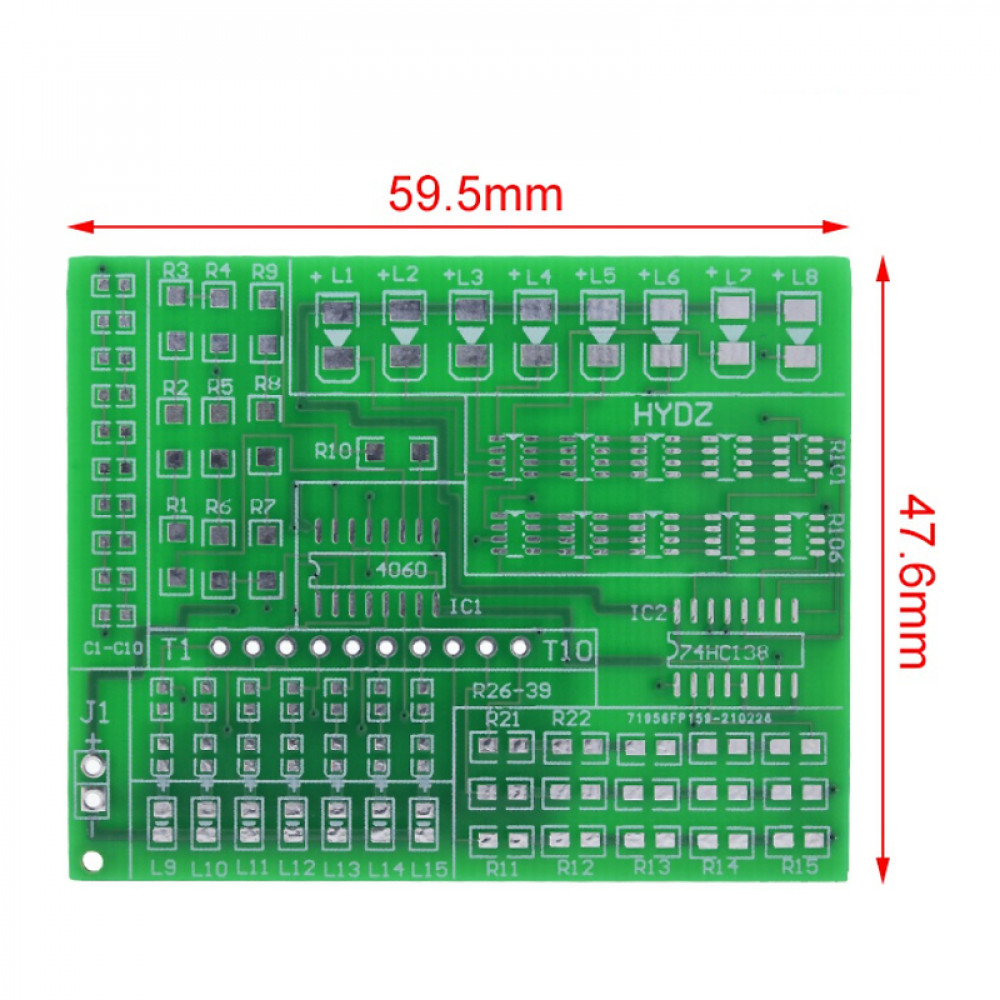

- Размер платы: 59,5 × 47,6 мм
- Толщина платы: 1,6 мм
- Материал PCB: стеклотекстолит FR-4
- Тип питания: USB или источник 5 В
- Вес набора: около 13 г
Комплектация

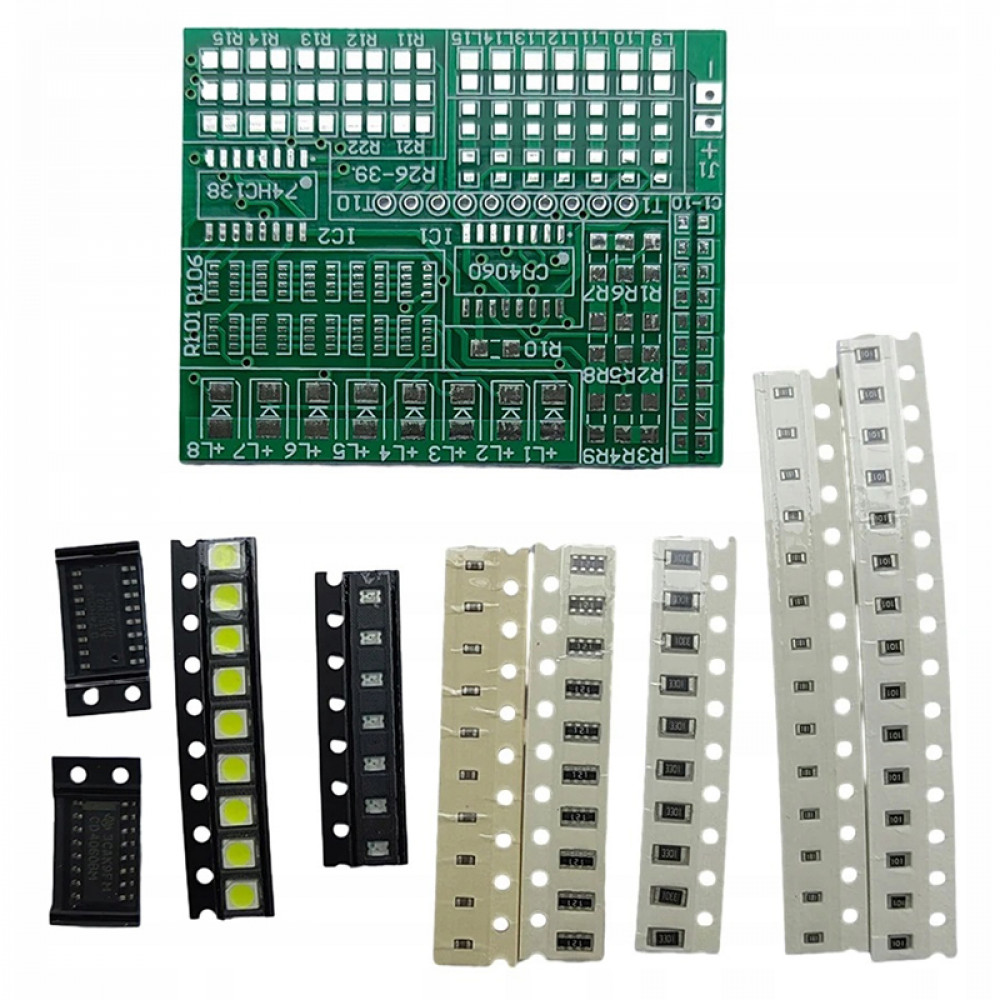

- Печатная плата PCB — 1 шт.
- Микросхема CD4060 (SOP-16) — 1 шт.
- Микросхема 74HC138 (SOP-16) — 1 шт.
- SMD-конденсаторы 0603 (C1–C10, 0,01–1 мкФ) — 10 шт.
- SMD-светодиоды 3528 белого цвета (L1–L8) — 8 шт.
- SMD-светодиоды 0805 различных цветов (L9–L15) — 7 шт.
- SMD-резисторы 1206 (R1–R10) — 10 шт.
- SMD-резисторы 0805 (R11–R25) — 15 шт.
- SMD-резисторы 0603 (R26–R39) — 14 шт.
- SMD-резисторные сборки 0603 (R101–R110) — 10 шт.
Рекомендации по пайке
Перед монтажом рекомендуется отсортировать компоненты по типоразмерам. Устанавливать элементы следует согласно маркировке на печатной плате. Важно избегать перегрева SMD-компонентов и контролировать отсутствие непропаянных контактов и перемычек между выводами.
FAQ
Это готовое устройство или конструктор?
Все электронные компоненты поставляются в разобранном виде и требуют самостоятельного монтажа на печатную плату. Расположение элементов указано на шелкографии PCB, что упрощает процесс сборки.
Подходит ли набор для первого опыта SMD-пайки?
Да. В наборе используются несколько популярных типоразмеров компонентов, что позволяет постепенно освоить поверхностный монтаж.
Почему светодиоды мигают с разной скоростью?
Каждый выход счетчика CD4060 имеет собственный коэффициент деления частоты, поэтому светодиоды работают в разных режимах.
Можно ли питать плату от USB?
Да, для работы достаточно любого стабильного источника питания 5 В.
Для чего используется микросхема 74HC138?
Она выполняет функцию дешифратора и формирует эффект бегущих огней на части светодиодов.
Можно ли использовать набор для обучения детей?
Набор рекомендуется для школьников и студентов под наблюдением преподавателя или взрослых, поскольку требует навыков работы с паяльником.
-
На данный товар ещё нет отзывов.
-
Еще не было вопросов
