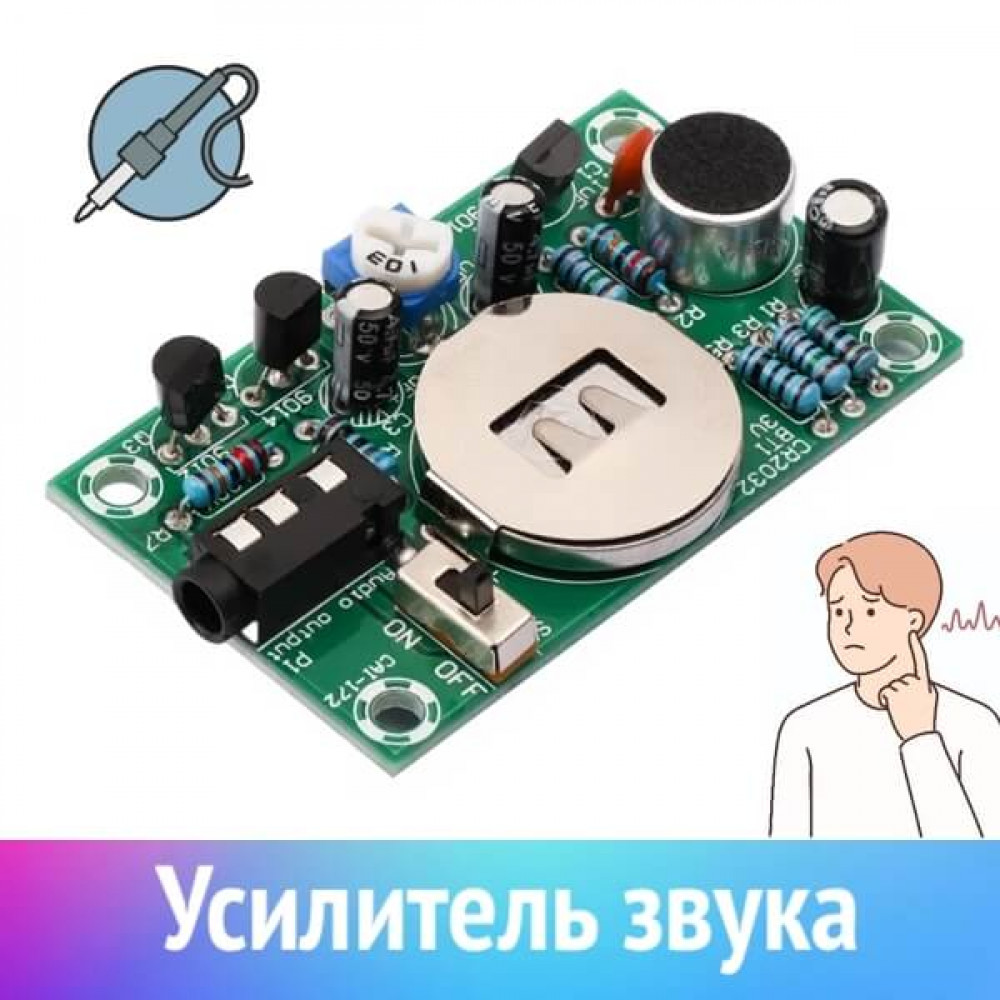

Набор для самостоятельной сборки слухового усилителя — практический и образовательный комплект, предназначенный для обучения и участия в электронных конкурсах. Этот DIY-набор позволяет создать небольшой аудиоусилитель, который поможет улучшить восприятие звуков для слабослышащих, а также отлично подойдет для обучения азам электроники и аудиотехники.
Параметры:
- Напряжение питания: обычно 3 В
- Выходная мощность: низкая, подходит для наушников и слуховых устройств
- Размеры платы: 49.6 х 29.8 мм.
- Особенности: простота сборки, обучение пайке и работе с аудиотехникой, подходит для начинающих

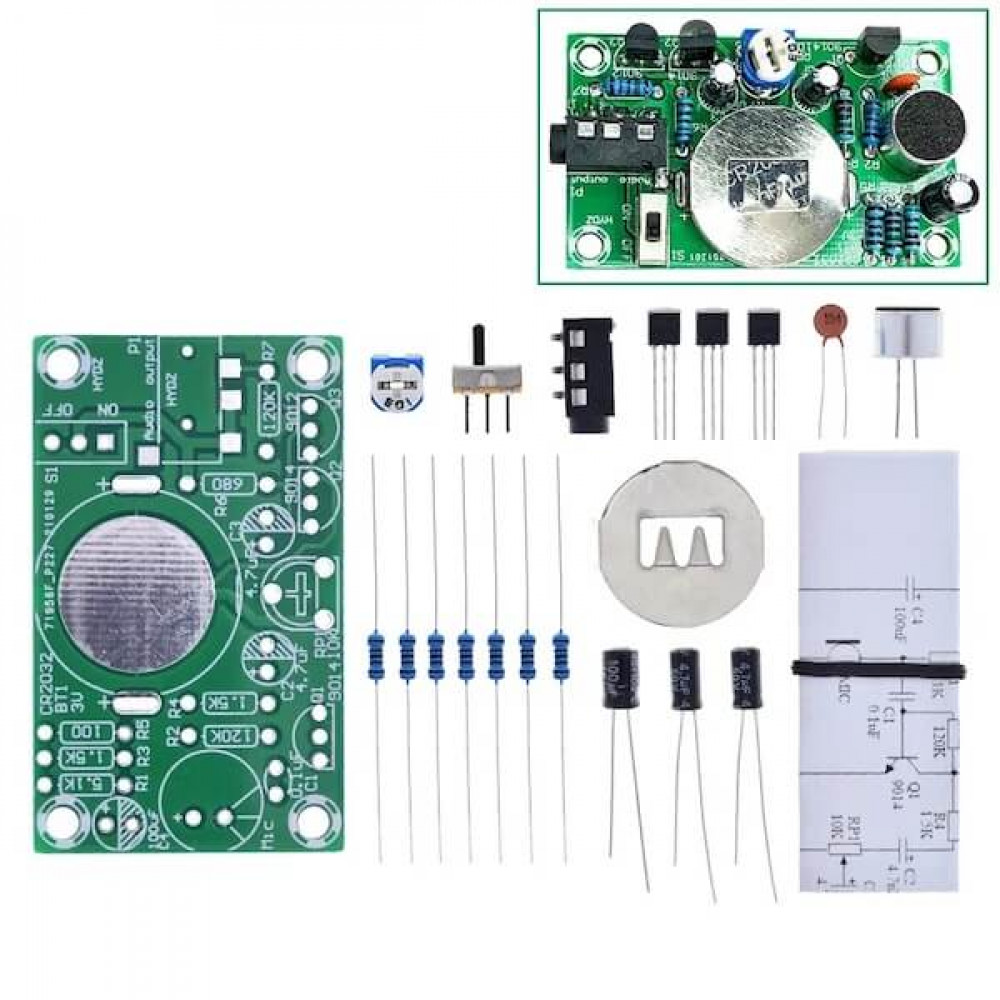

Что в комплекте:
| Модель | Количество | Установка |
|---|---|---|
| 1/4W резистор 5.1ΚΩ (R1) | 1 | R1 |
| 1/4W резистор 120ΚΩ (R2, R7) | 2 | R2, R7 |
| 1/4W резистор 1.5ΚΩ (R3, R4) | 2 | R3, R4 |
| 1/4W резистор 680Ω (R6) | 1 | R6 |
| 1/4W резистор 100Ω (R5) | 1 | R5 |
| Транзистор S9014 TO-92 | 2 | Q1, Q2 |
| Транзистор S9012 TO-92 | 1 | Q3 |
| Керамический конденсатор 0.1 µF (104) (C1) | 1 | C1 |
| Электролитический конденсатор 4.7 µF (C2, C3) | 2 | C2, C3 |
| Электролитический конденсатор 100 µF (C4) | 1 | C4 |
| Горизонтальный потенциометр 10KΩ (103) (PR1) | 1 | PR1 |
| Разъем для наушников PJ-320-D (P1) | 1 | P1 |
| Тумблер SS12D00, 3 контакта, 2 положения (S1) | 1 | S1 |
| Электретный микрофон (MIC1) | 1 | MIC1 |
| Батарейный контакт CR2032 (BT1) | 1 | BT1 |
| Монтажная плата | 1 |

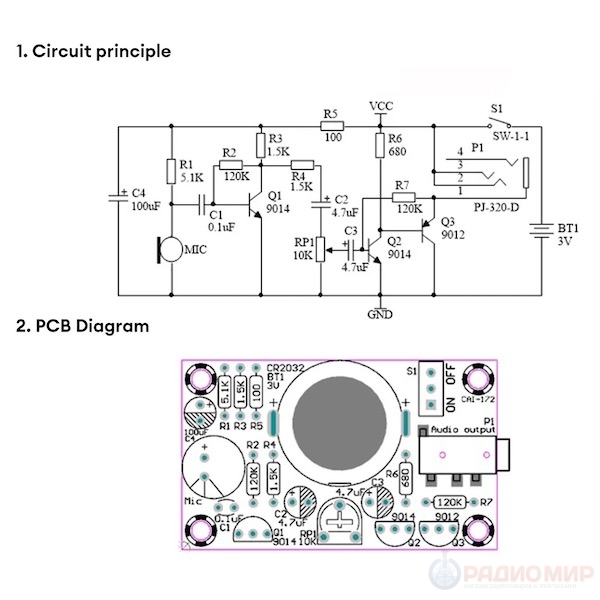

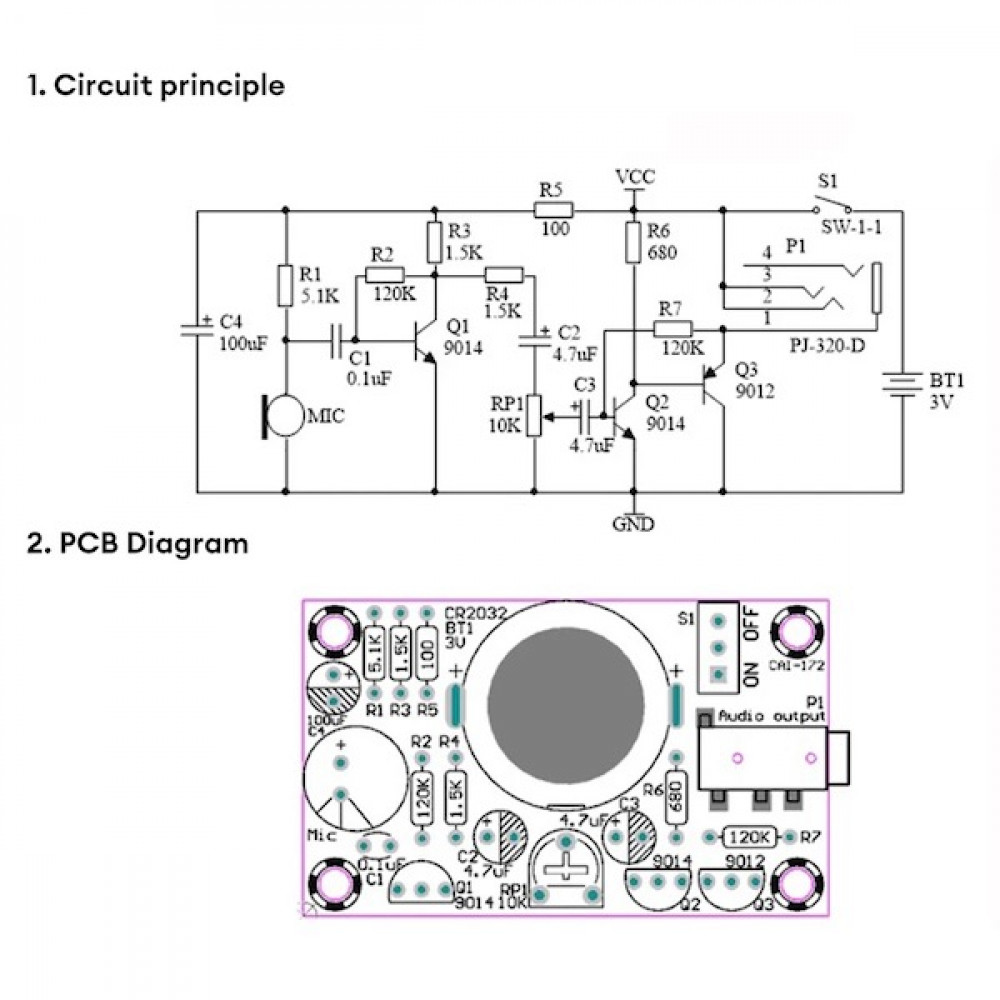

Ключ к успешной сборке — правильное расположение компонентов и качественная пайка. Собирайте компоненты в определённом порядке: сначала низкопрофильные (резисторы), затем более крупные.
- Резисторы не имеют полярности, их можно ставить в любом направлении.
- Керамические конденсаторы также не имеют полярности.
- Установите держатель батарейки.
- Установите вход для наушников и переключатель (переключатель не имеет полярности).
- Установите электролитический конденсатор, учитывая, что длинная ножка — это положительный вывод.
- Подключите потенциометр (маркировка 104) и транзисторы.
- Подключите электретный микрофон так, чтобы его отрицательный вывод был соединён с корпусом.
После сборки проверьте правильность установки и качество пайки всех компонентов. Затем вставьте батарею положительным выводом вверх, подключите наушник, включите устройство и отрегулируйте громкость потенциометром.
