Высоковольтный генератор HV-1 — компактный набор для самостоятельной сборки импульсного повышающего преобразователя напряжения. После сборки устройство формирует высокочастотное высокое напряжение и позволяет на практике познакомиться с работой импульсных генераторов, силовых транзисторов и высоковольтных трансформаторов.
Этот набор особенно интересен радиолюбителям, студентам технических специальностей и всем, кто хочет понять, как из обычного низкого напряжения 3–5 В можно получить высоковольтный импульс при помощи автогенераторной схемы.
Как работает генератор
В основе схемы лежит самовозбуждающийся повышающий преобразователь. После подачи питания транзистор MJD3055 начинает работать в режиме высокочастотных переключений, формируя колебания с рабочей частотой около 20 кГц.
Высокочастотный сигнал поступает на импульсный трансформатор, который повышает напряжение до уровня, достаточного для формирования электрического разряда между выходными электродами. Благодаря автогенерации схема запускается самостоятельно и не требует дополнительного управляющего контроллера.
Особенности набора
- Работа от безопасного низкого напряжения 3–5 В
- Самовозбуждающаяся схема преобразователя
- Рабочая частота около 20 кГц
- Наличие кнопки включения
- Компактные размеры платы
- Простая самостоятельная сборка
- Наглядное изучение импульсной электроники
Технические характеристики
- Рабочее напряжение: DC 3–5 В
- Рекомендуемый ток питания: до 3 А
- Рабочая частота: около 20 кГц
- Тип схемы: самовозбуждающийся повышающий преобразователь
- Максимальное непрерывное время работы: до 10 секунд
- Размер печатной платы: 18 × 71 мм
Комплектация
- Печатная плата HV-1 (18 × 71 мм) — 1 шт.
- Транзистор MJD3055 — 1 шт.
- Резистор 33 Ом / 1 Вт (R1) — 1 шт.
- Электролитический конденсатор 470 мкФ (C1) — 1 шт.
- Диод 1N4007 (D1) — 1 шт.
- Кнопка включения 6165 (SW1) — 1 шт.
- Разъем питания KF301-2P (JK1) — 1 шт.
- Высоковольтный трансформатор 14 × 15 × 8 мм — 1 шт.
- Кабельная стяжка 3 × 100 мм — 1 шт.
Важно знать
Устройство формирует высоковольтный выходной импульс. Во время работы запрещается касаться выходных контактов. Непрерывная работа устройства не более 10 секунд для предотвращения перегрева компонентов.
В комплект не входят батареи и батарейный отсек.

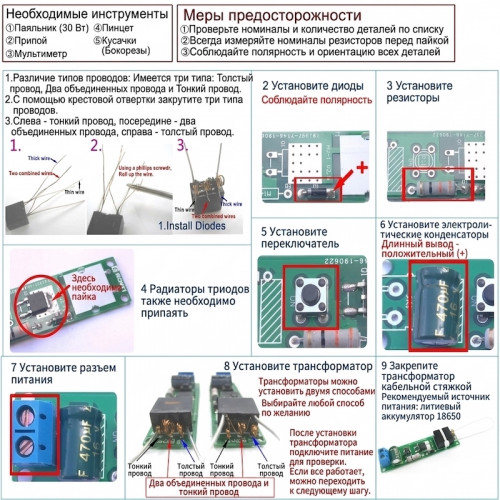

Рекомендации по сборке
Монтаж компонентов выполняется согласно маркировке на печатной плате. Особое внимание следует уделить правильной установке полярных элементов: электролитического конденсатора и диода. Перед первым включением рекомендуется проверить качество пайки и отсутствие коротких замыканий.
FAQ
Нужен ли аккумулятор или батарейный отсек?
Нет, и в комплект они не входят. Для работы требуется внешний источник питания 3–5 В.
Почему нельзя включать устройство надолго?
Продолжительная работа может привести к перегреву отдельных компонентов и снижению срока службы устройства.
Какой источник питания рекомендуется?
Рекомендуется источник постоянного напряжения 3–5 В, способный обеспечить ток до 3 А.
-
