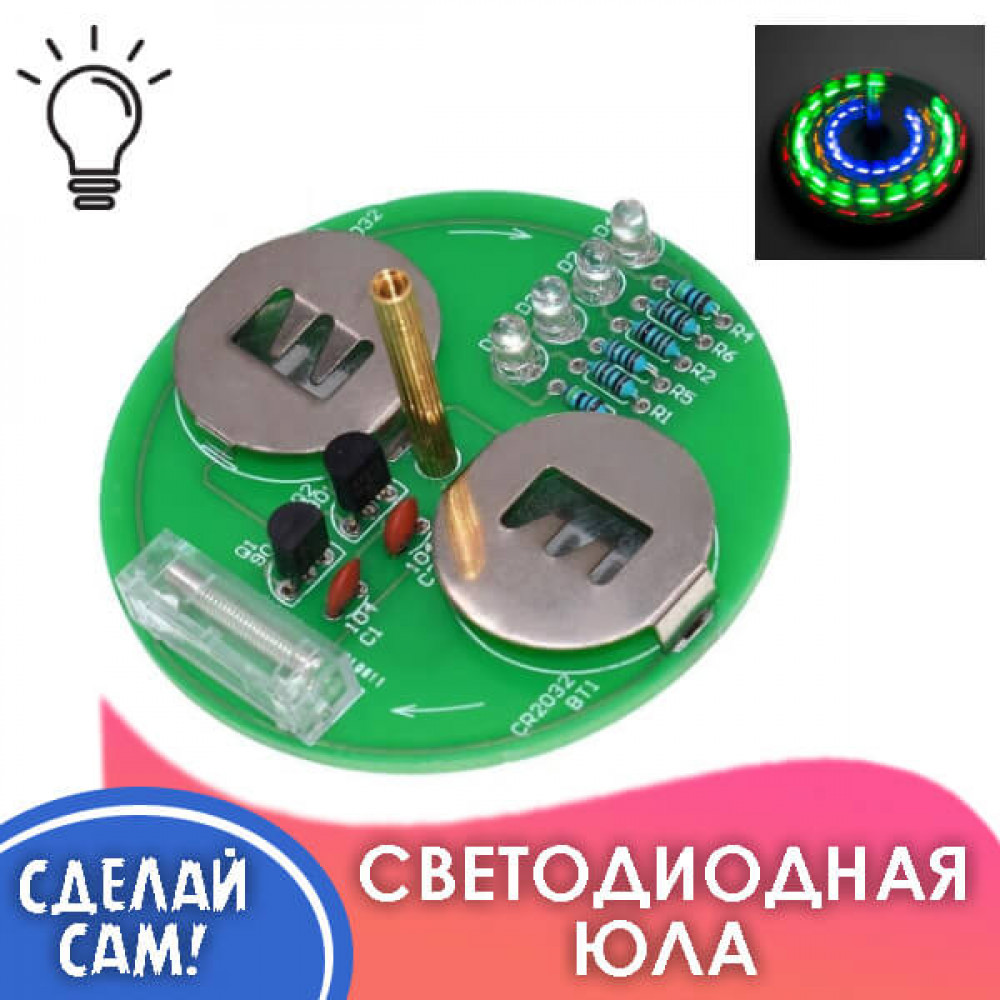

Набор позволяет собрать устройство, которое создаёт световой эффект в виде вращающегося по спирали "огня". Конструктор легок в сборе и непременно приглянётся всем радиолюбителям. Питание: 6В, 2 батарейки CR2032 (нет в комплекте).
Как это работает.

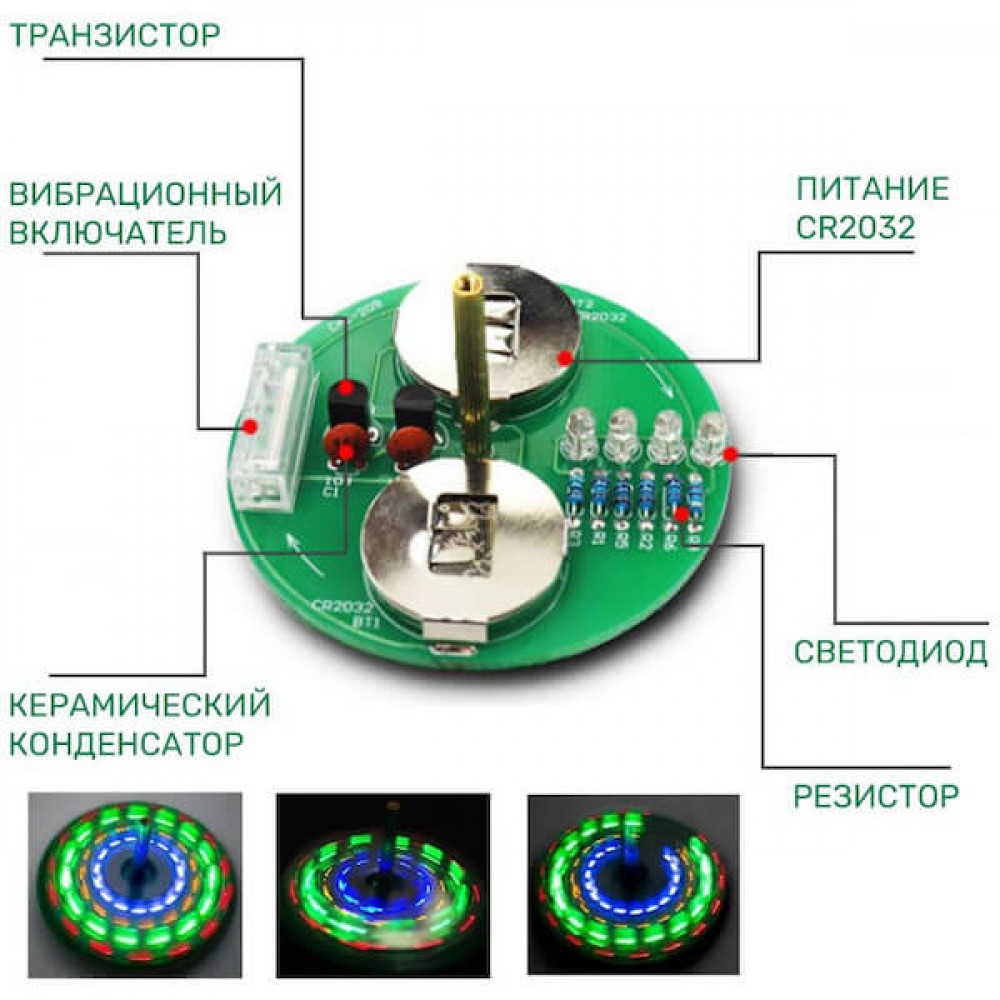

Как только мы раскручиваем волчок, пружинный контакт в вибрационном датчике отклоняется по направлению от центра вращения благодаря центробежной силе. Контакт датчика замыкает цепь питания мультивибратора, который начинает свою работу, зажигая светодиоды.

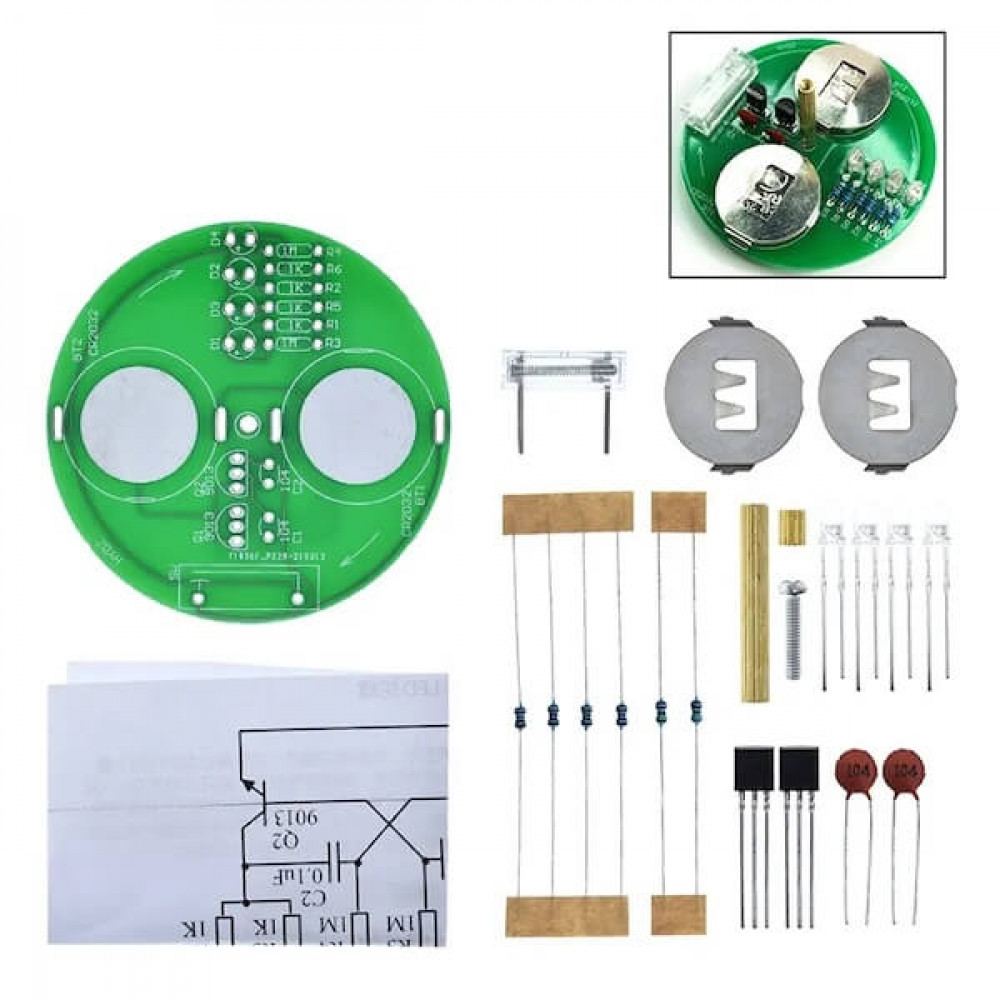

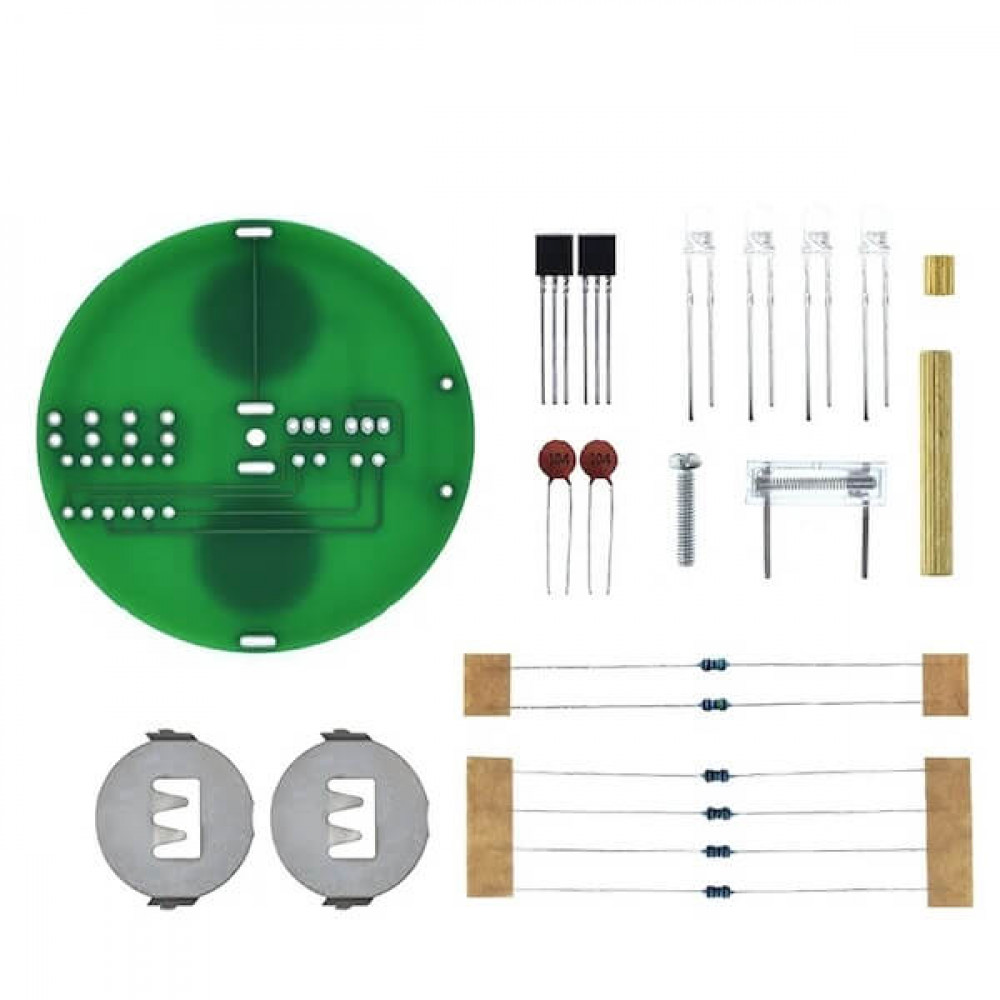

Состав набора:
- Печатная плата - 1 шт
- Резистор 1 кОм - 4 шт
- Резистор 1 мОм - 2 шт
- 3 мм светодиод - 4 шт
- Транзистор S9013 - 2 шт
- Конденсатор керамический 0.1 мкФ (104) - 2 шт
- Вибрационный выключатель 28020P - 1 шт
- Держатель батареек CR2032 - 2 шт
- Винт М2*10 - 1 шт
- Внутрирезьбовая стойка М2*4 - 1 шт
- Внутрирезьбовая стойка М2*23 - 1 шт
Этапы сборки смотрите во вкладке Схема подключения

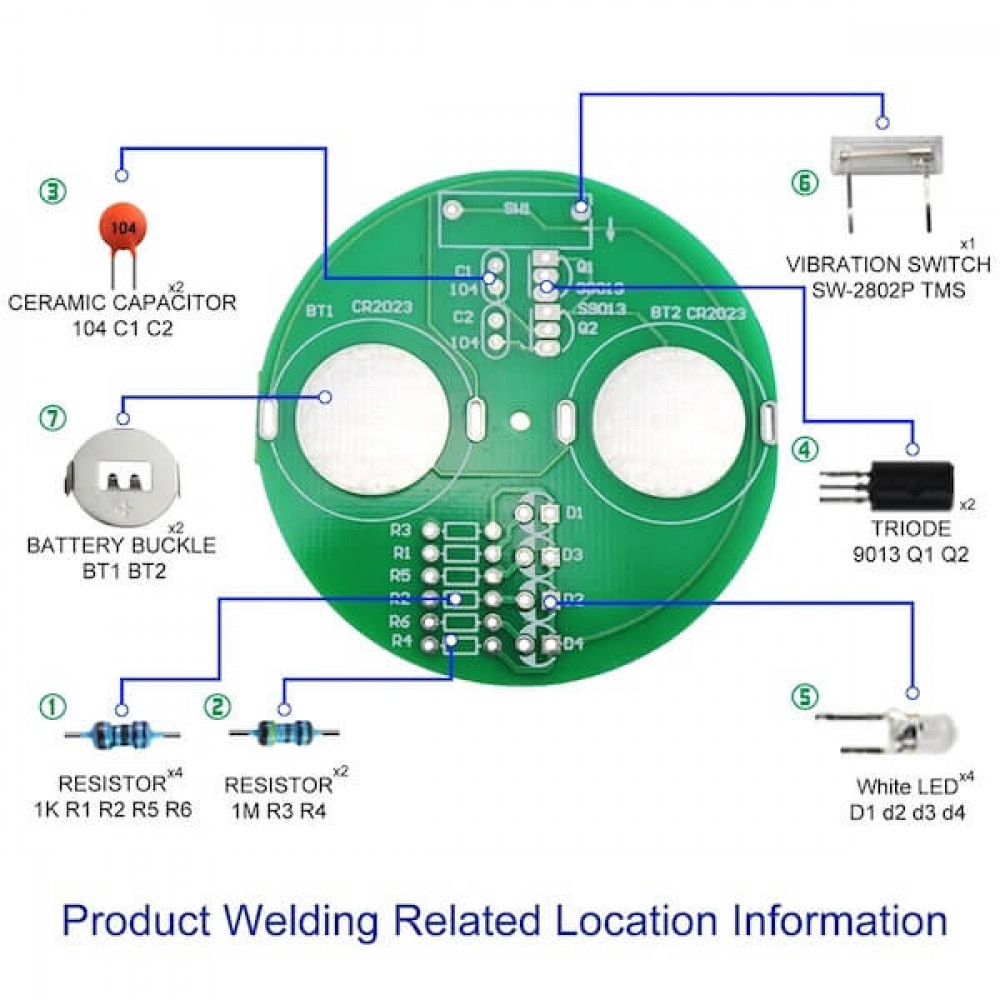

На плате обозначены все элементы для пайки.
Шаг 1. Пайка резисторов
Начинать монтаж платы удобнее с самых мелких элементов, поэтому сначала припаяем резисторы. Загибаем ножки резистора под углом 90 градусов и втыкаем его в отверстия на плате, до упора. Чтобы резистор держался на месте, пока его паяют, ножки можно немного отогнуть в стороны. Смачиваем контакты флюсом и хорошенько пропаиваем. Можем проделывать это с каждым резистором по очереди, либо вставить их все разом и пропаять.
Шаг 2. Пайка светодиодов
Контакты светодиода имеют разную длину: анод (положительный) длинный, а катод (отрицательный) — короткий. Вставляем светодиоды в плату таким образом, чтобы анод угодил в отверстие, отмеченной плюсом. Затем тоже самое: чуть отгибаем выводы, пропаиваем.
Шаг 3. Пайка конденсаторов
В схеме используются керамические выводные конденсаторы. Полярности у них нет. Для красоты можно их вставить маркировкой в одну сторону.
Шаг 4. Пайка транзисторов
Перед тем, как установить на плату биполярные транзисторы, немного разгибаем в стороны их контакты. Вставляем не до упора, а так, чтобы корпус транзистора отстоял от платы на 3-4 мм. Положение транзистора важно, так что при монтаже учитываем маркировку на плате.
Шаг 5. Установка датчика вращения
На краю платы устанавливаем датчик вращения. У датчика имеется два контакта, которые смещены к одной стороне. Это нужно, чтобы правильно его позиционировать на плате, иначе он не будет работать должным образом. Вставляем датчик так, чтобы его контур совпал с контуром на плате.
Шаг 6. Держатели CR2032
Последний элемент, который нужно припаять — держатели элементов питания 2032. Эти элементы тоже должны быть правильно позиционированы, иначе возникнут проблемы с установкой батареек. На держателе есть два контакта, которые нужно вставить в продолговатые отверстия. Небольшой выступ на одной стороне держателя, должен совпасть с соответствующей отметкой на плате.
Шаг 7. Установка ручки
Ручка состоит из двух латунных стоек разной длины и винта с резьбой М2. Навинчиваем малую стойку на винт так, чтобы резьба вышла из него с другой стороны на 5мм. Вставляем винт в плату с обратной стороны, а с лицевой навинчиваем на него большую стойку.
