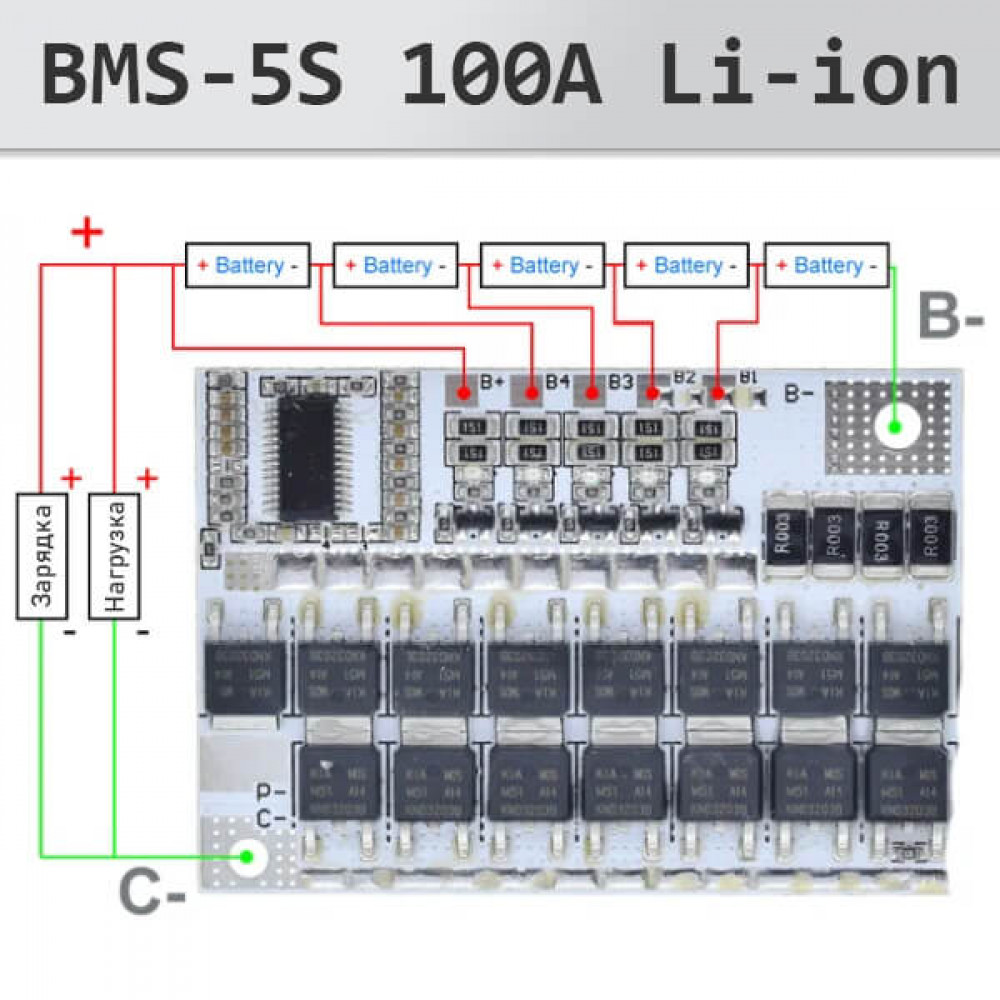

BMS плата контроля Li-Ion/Li-Pol аккумуляторов 18650, 100А — это защитный и балансировочный модуль для сборок из 3, 4 или 5 последовательно соединённых литий-ионных или литий-полимерных аккумуляторов. Плата обеспечивает надёжную защиту от переразряда, перезаряда, перегрева, короткого замыкания и перегрузки по току. Также она выравнивает заряд между ячейками, чтобы продлить срок службы батареи и обеспечить стабильную работу.
Особенности
- Автоматическое восстановление: после перегрузки работа платы восстанавливается автоматически — достаточно переподключить нагрузку или кратковременно соединить контакты
C-иB-. - Контроль температуры: предусмотрено подключение термистора
NTC 10 кОмдля защиты от перегрева. При температуре около 60 °C питание автоматически отключается. - Индикация баланса: для каждой ячейки аккумулятора есть светодиод — он загорается во время балансировки и гаснет, когда заряд полностью завершён.
Преимущества
► Хорошо подходит для шуруповертов и прочего аккумуляторного инструмента.
► Плата универсальная и будет работать с 3S или 4S Li-ion аккумуляторами. Простая переделка под 3S, 4S или 5S путём установки перемычек (см. фото).
► Есть светодиодная индикация окончания заряда, когда происходит балансировка аккумуляторов.
Характеристики

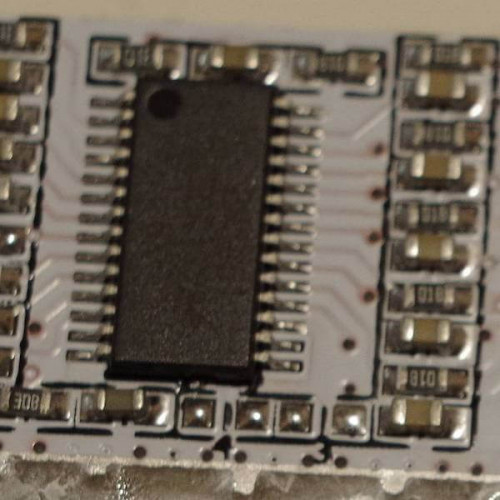

- Микроконтроллер: BM3451TNDC-T28A.

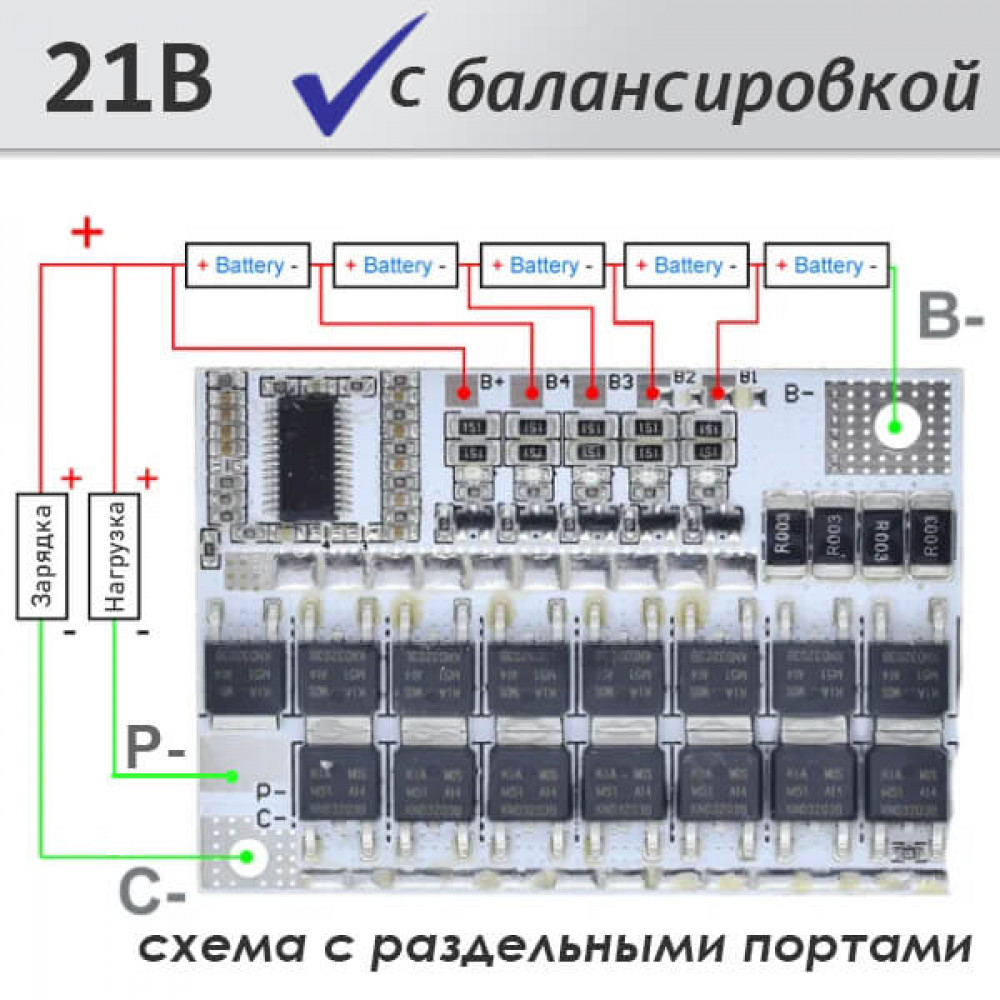

- Рабочий ток: 50А (подключение с совмещённым портом), 80А (при подключении с раздельным портом, желательно пропаять дорожки на плате с обратной стороны медной жилой диам. 1,5 — 2 мм).
- Ток срабатывания защиты: 100A (уменьшить ток защиты и нагрузки возможно выпаиванием одного или нескольких шунтовых резисторов «R004» (-25% токовой нагрузки на каждый резистор)).
- Максимальное напряжение при зарядке: 4,2 В на один элемент
- Минимальное напряжение при разрядке: 2,8 В на один элемент
- Защита восстановления напряжения: 2,9 В
- Ток балансировки 60mA.
- Размер: 60х42x3 мм
Это интересно

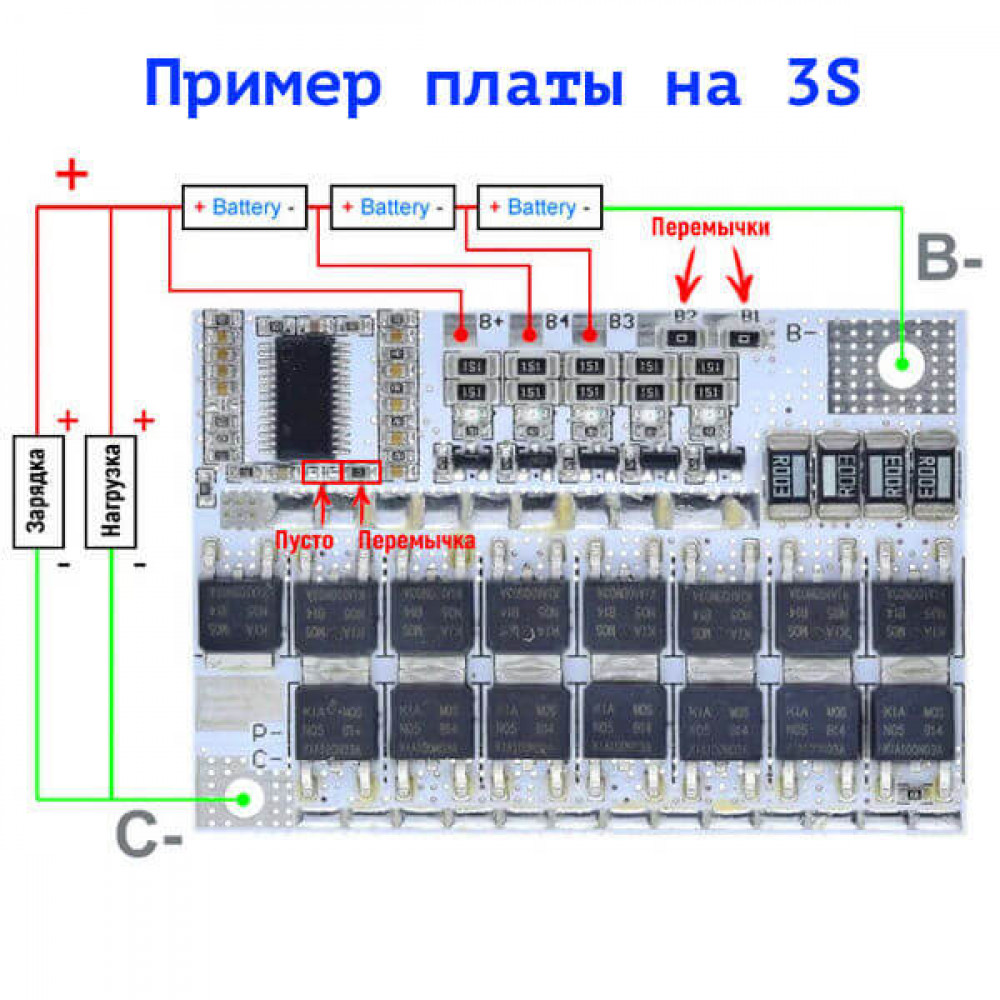

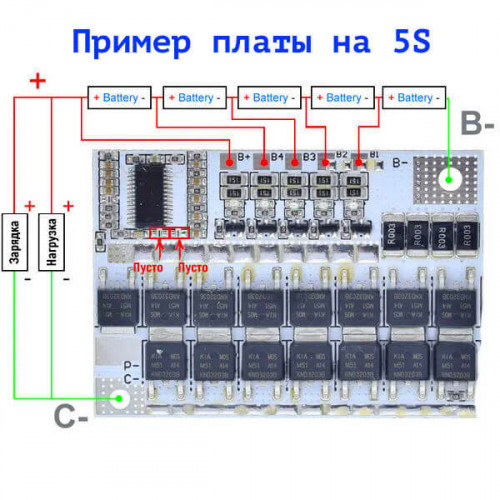

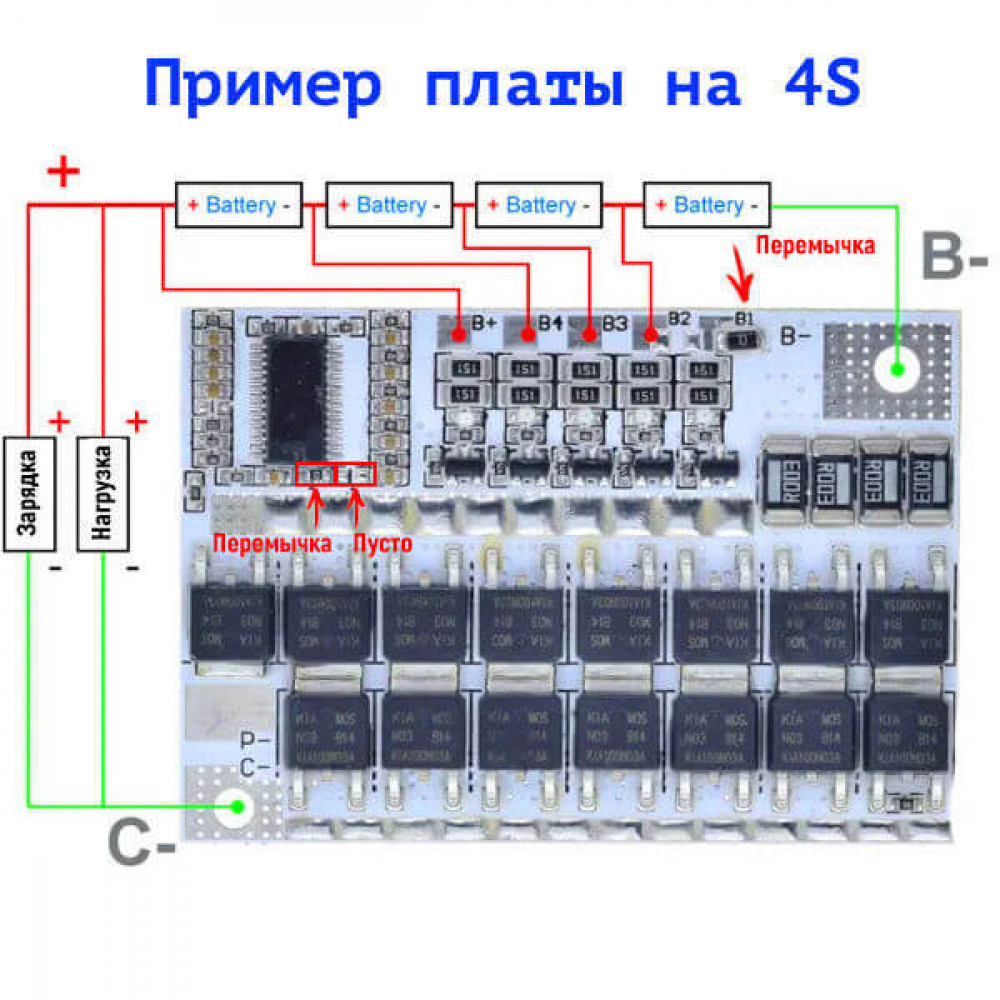

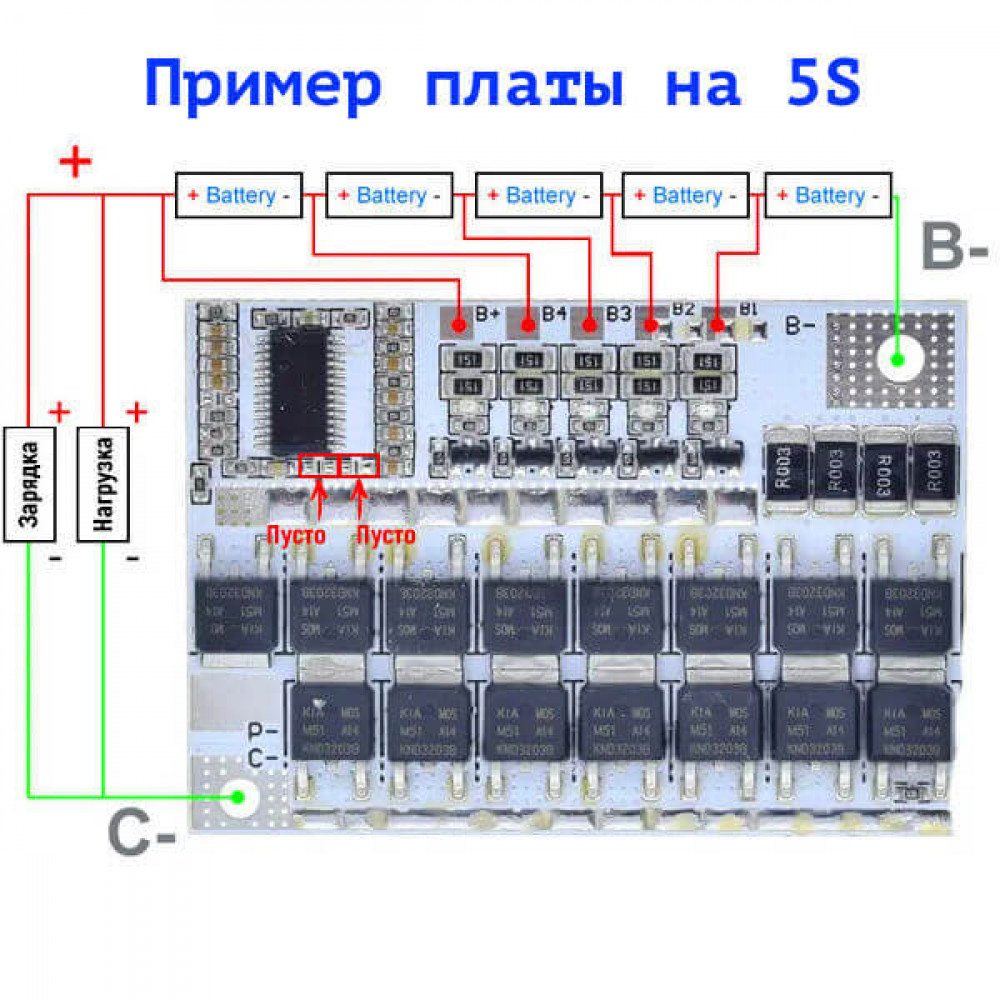

Эта BMS-плата универсальна — она подходит для сборок на 3, 4 или 5 аккумуляторов. При необходимости её можно легко перенастроить под нужное количество ячеек. Например, из версии 3S без труда сделать 4S или 5S (и наоборот). Всё, что нужно — просто изменить положение перемычек: убрать лишние или добавить недостающие.
Совет: перед изменением конфигурации убедитесь, что аккумуляторы имеют одинаковое напряжение — это поможет избежать перегрузок и повысит срок службы сборки.
| Основные характеристики | |
| Тип | BMS плата |
| Особенности модуля | Защита от перезаряда,Защита от переразряда,Защита от перегрузки по току,Балансировка |
| Химия | Li-ion |
| Зарядное устройство | |
| Количество аккумуляторов | 3,4,5 |
