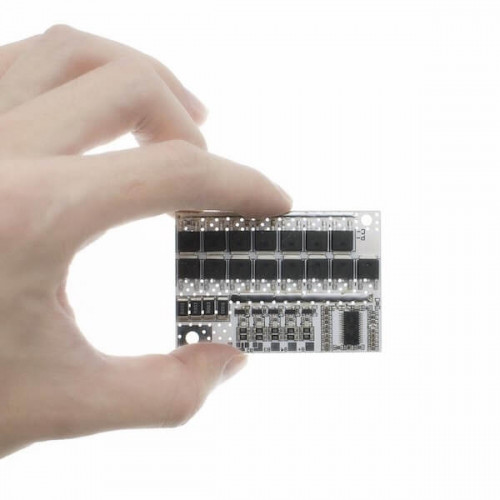

Плата BMS 4S 16.8V - контроллер для балансировки, защиты и зарядки Li-ion аккумуляторов типа 18650, 21700, 26650 и тд. На борту имеются отдельные индикаторы заряда для каждого аккумулятора, поддерживается раздельное подключения зарядного устройства и нагрузки. Схему подключения см. на фото.
Основные функции платы:
✔ Защита от перегрузки (короткого замыкания), переразряда и перезаряда
✔ Балансировка батарей
✔ Самовосстановление после КЗ.
Напряжение при зарядке: 16.8 В
Ток зарядки: 2А / 5А (минимально / оптимально)
Защита от перезаряда одной ячейки: 4.21-4.28 В
Рабочий ток разряда: при общем подключении нагрузки и зарядки – 60 A, при раздельном подключении – 80 A
Защита от переразряда одной ячейки: 2.72-2.88 В
Время срабатывания защиты: 0.5 – 2.5 сек. Самовосстановление после перегрузки происходит путем переподключения нагрузки или кратковременного соединения между собой «C-» и «B-«.
Рабочие температуры: -20 … +65 °С
! Соблюдайте полярность и соединение балансировочных проводников при подключении отсека с аккумуляторами, иначе плата выйдет из строя по причине перегрева.
! При использовании на высоких мощностях необходимо усилить выводы платы.

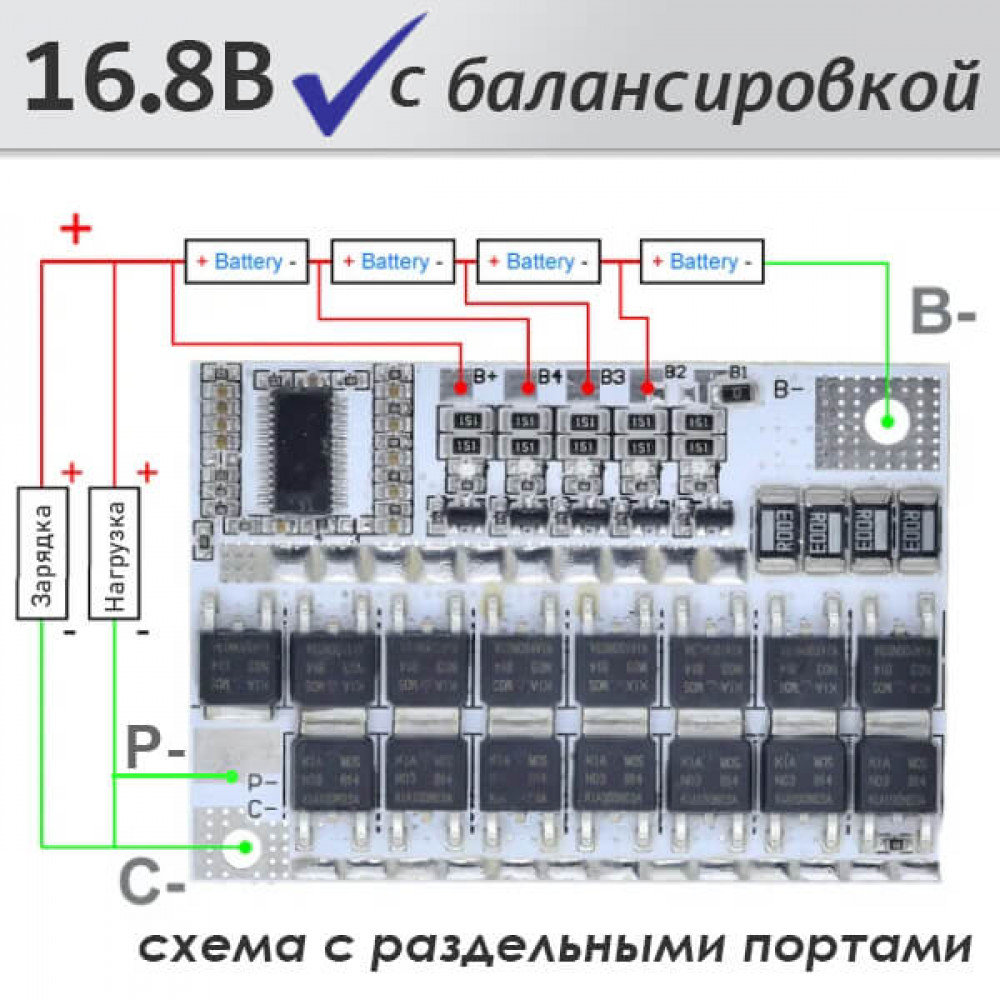

Схема подключения:
B-: «-» первой ячейки
B+: «+» последней ячейки, нагрузки, зарядного устройства
B1: «+» первой ячейки и «-» второй ячейки (перемычка на землю для режима 3S и 4S)
B2: «+» второй ячейки и «-» третьей ячейки (перемычка на землю для режима 3S)
B3: «+» третьей ячейки и «-» четвертой ячейки
B4: «+» четвертой ячейки и «-» пятой ячейки
P-: «-» нагрузки для режима 100 А
C-: «-» зарядного устройства или нагрузки и зарядного для режима 60 А
| Основные характеристики | |
| Тип | BMS плата |
| Особенности модуля | Защита от перезаряда,Защита от переразряда,Защита от перегрузки по току,Балансировка |
| Химия | Li-ion |
| Зарядное устройство | |
| Количество аккумуляторов | 3 |
