5V модуль на базе твердотельного реле G3MB-202P — надёжное и бесшумное решение для управления переменным напряжением (100–240V AC), бытовой нагрузкой (например, лампами или вентиляторами) с помощью Arduino или другого микроконтроллера. Реле срабатывает при подаче низкого уровня сигнала (LOW) на управляющий вход, а внутри уже встроен токоограничивающий резистор — можно подключать к Arduino, без дополнительных компонентов.
В отличие от обычных механических реле, твердотельное реле не имеет подвижных контактов, что обеспечивает:
- Бесшумную работу — без щелчков;
- Долговечность — отсутствие износа и залипания;
- Компактность и низкий уровень помех благодаря схеме «перехода через ноль»;
- Простое управление — достаточно подать низкий уровень сигнала (LOW) на вход.
Технические:
- Тип реле: нормально разомкнутое (NO)
- Рабочее напряжение управления: 5V
- Активный уровень сигнала: низкий (LOW)
- Коммутируемое напряжение: от 100 до 240V AC. Только для переменного напряжения. Не подходит для DC!
- Максимальный ток нагрузки: до 2A
- Максимальный ток управления: 12.5 мА
- Рабочий ток управления: от 2 мА

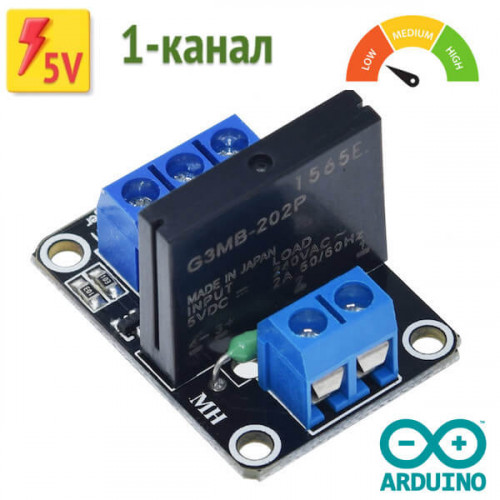

- Размер 1-канального модуля: 34.5 × 25 мм

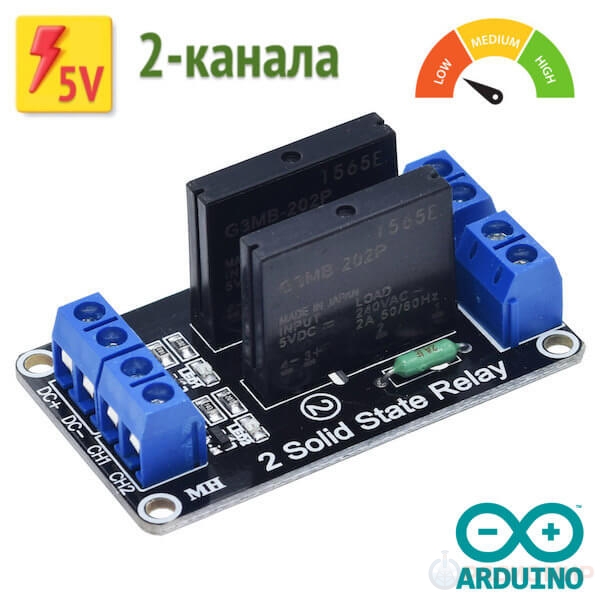

- Размер 2-канального модуля: 55 × 33 мм

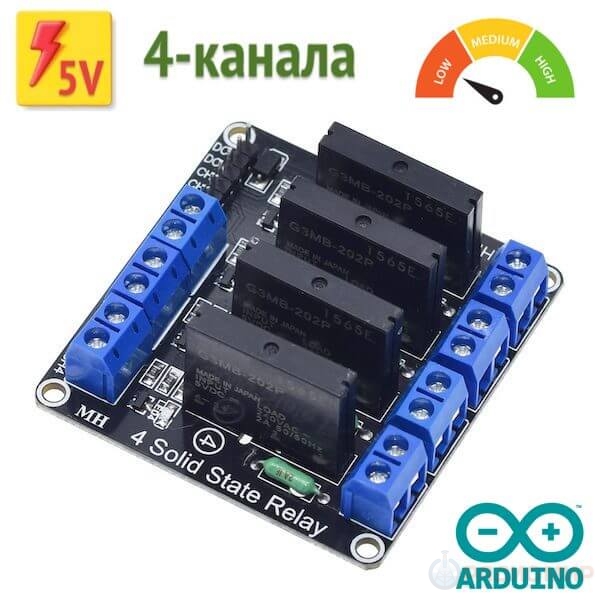

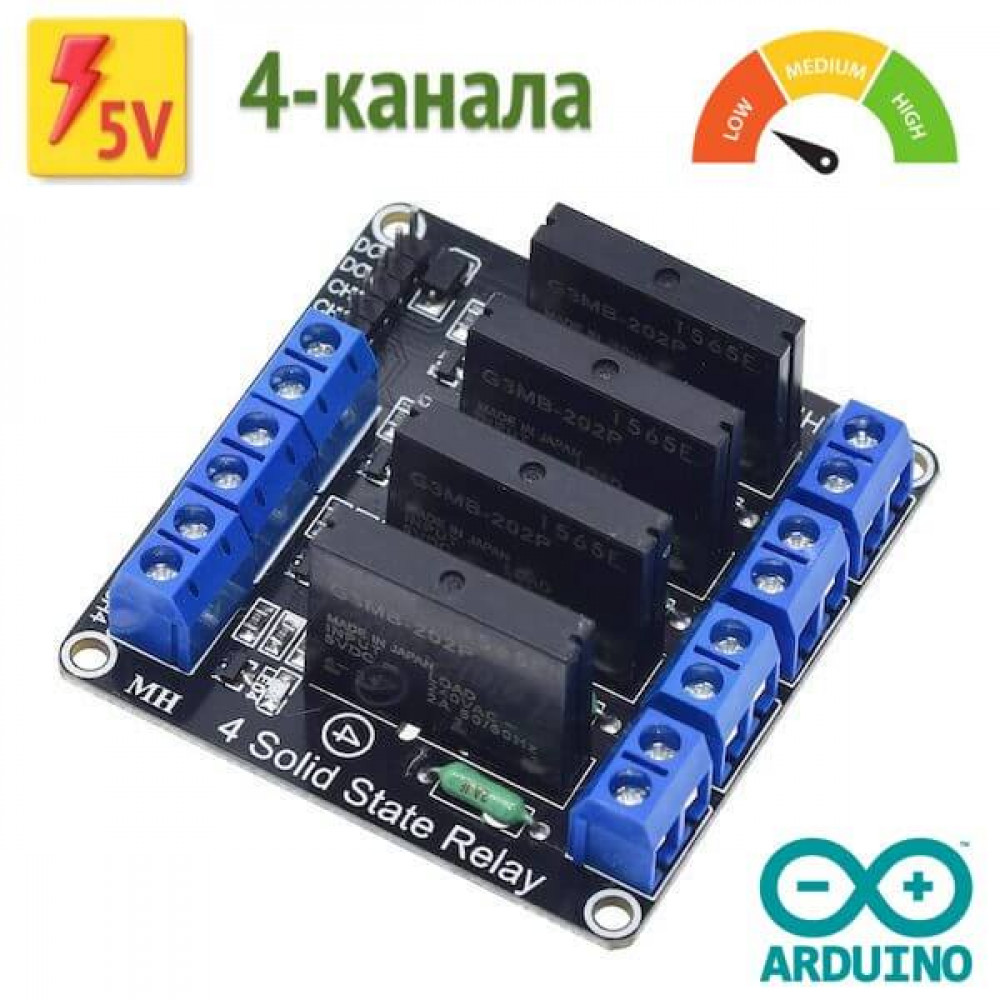

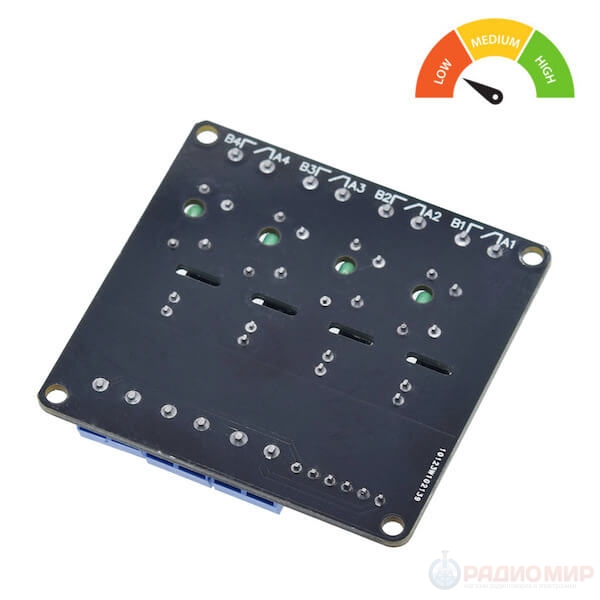

- Размер 4-канального модуля: 57 × 55 мм

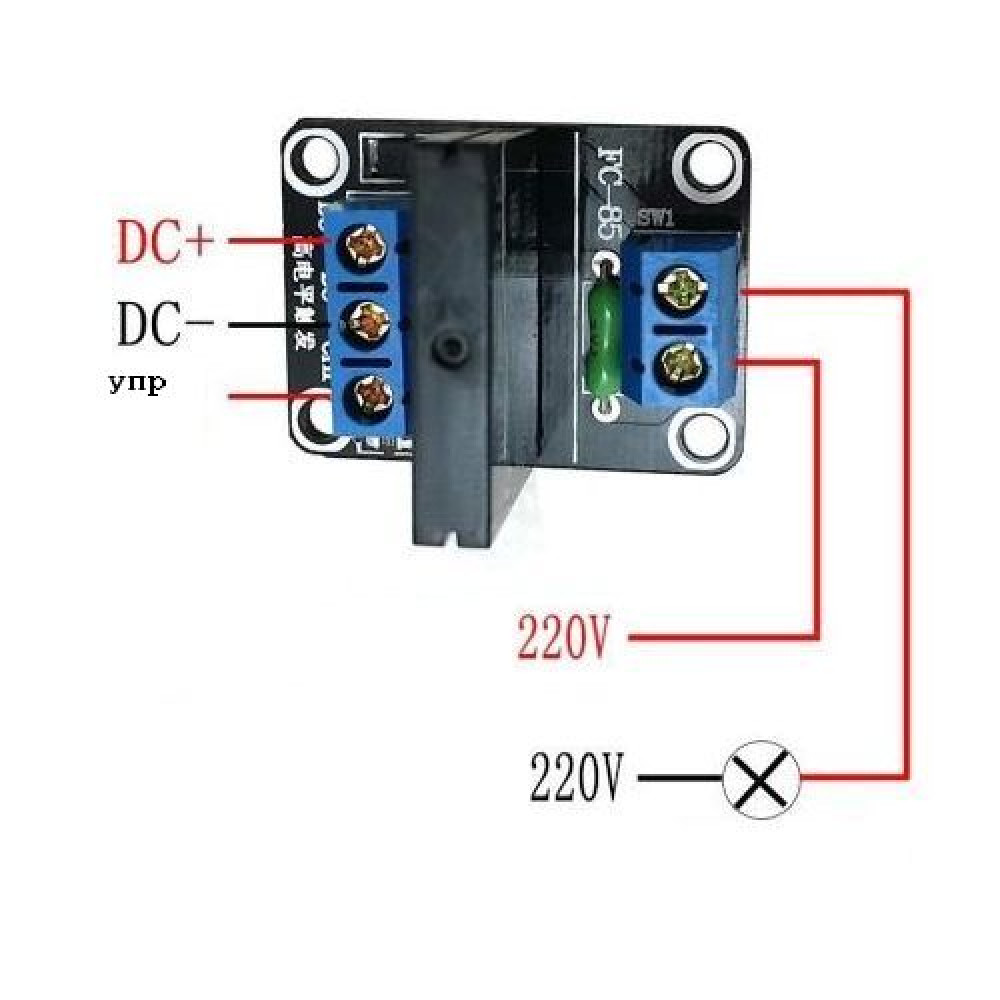

Распиновка модуля:
- DC+ — питание +5V
- DC- — земля (GND)
- CH1, CH2 и т.д. — управляющие входы. При подаче низкого уровня реле включается.
FAQ — Часто задаваемые вопросы
Чем отличается твердотельное реле от обычного?
Твердотельное реле не имеет механических контактов. Это делает его абсолютно бесшумным, более надёжным, без залипаний и износа. Отлично подходит для использования в жилых помещениях или в автоматике, где важна тишина.
Как работает модуль?
Когда на управляющий вход (CH) подаётся низкий уровень сигнала (0–1.5V), соответствующее реле включается и начинает пропускать переменное напряжение на нагрузку. При подаче высокого уровня (3–5V) — реле выключается.
Что такое высокий и низкий уровень сигнала?
- Низкий уровень (LOW): 0–1.5V — активирует реле.
- Высокий уровень (HIGH): 3–5V — отключает реле.
Какие нагрузки можно подключать?
Модуль предназначен для работы с бытовыми переменными нагрузками: лампы, вентиляторы, освещение и другие устройства до 2А на канал. Он не подходит для индуктивных нагрузок с высоким пусковым током или для постоянного тока (DC).
Нужно ли дополнительное питание?
Нет, достаточно 5V. Но если вы используете 4 или 8 каналов, убедитесь, что источник питания выдаёт достаточно тока.
Совместим ли модуль с Arduino?
Да, полностью совместим. Управление осуществляется подачей логического сигнала на вход — всё просто и безопасно.
Есть ли в модуле оптопара?
Да, в твердотельных реле уже встроена оптопара, обеспечивающая гальваническую развязку между микроконтроллером и сетью 220В.
Можно ли подключать светодиодные лампы?
Да, если они не превышают 2А и не вызывают сильных скачков тока. Однако в случае сомнений лучше использовать электромеханические реле.
-
