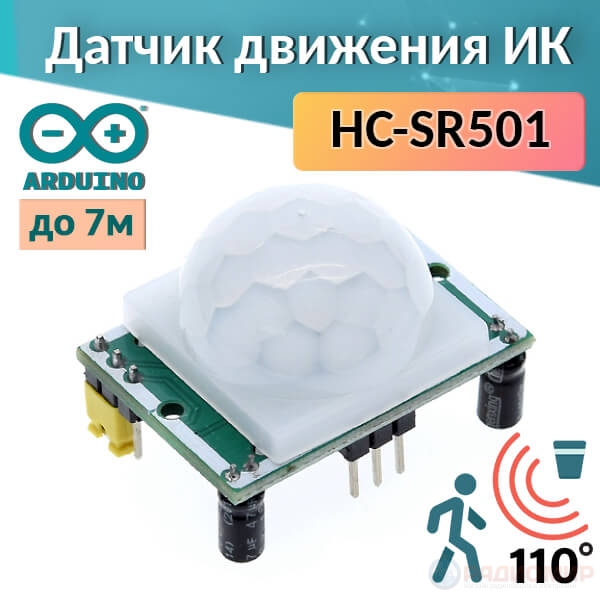

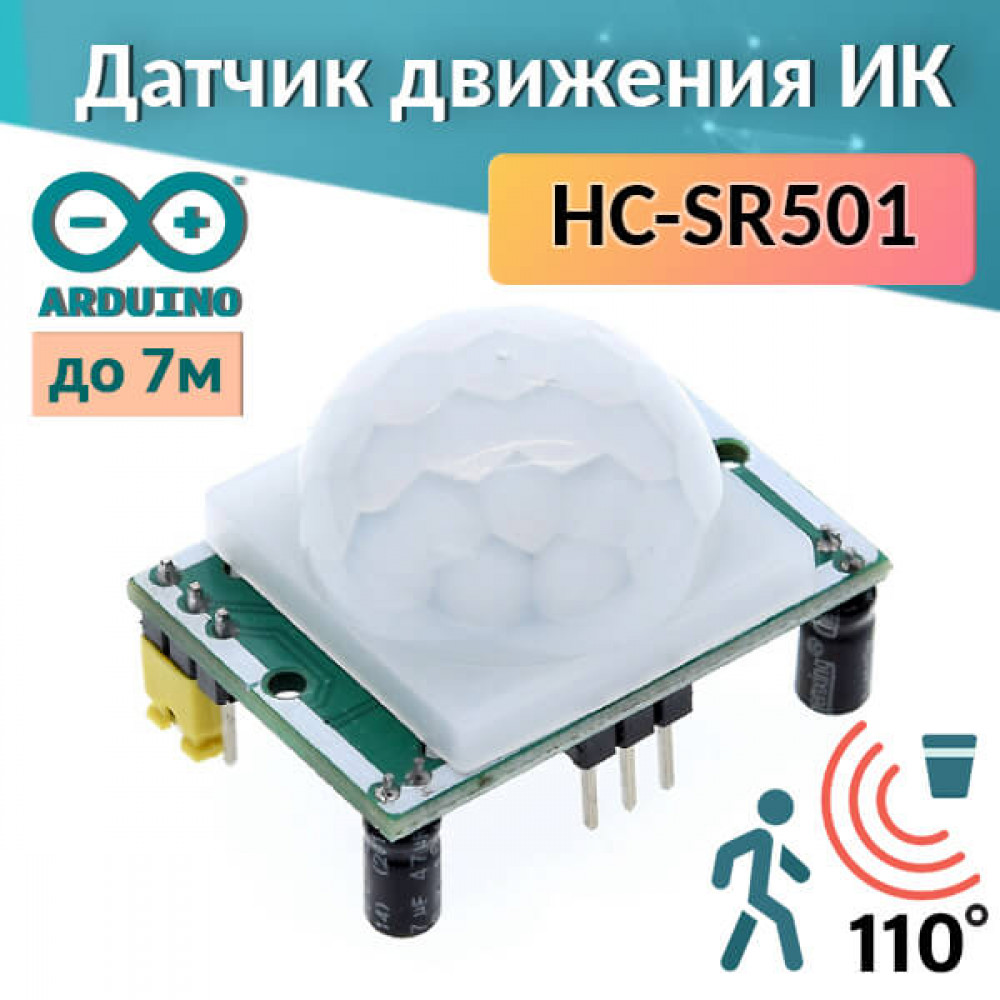

HC-SR501 — инфракрасный датчик движения для Arduino

HC-SR501 — инфракрасный датчик движения, позволяет обнаруживать движение человека или домашних животных на расстоянии до 7 метров с углом обзора 110°. Имеет два входа питания (+5 В и GND) и один цифровой выход (OUT), который выдает высокий уровень (~3,3 В) при отсутствии движения и низкий (~0 В) при срабатывании.

Датчик можно использовать для управления освещением, сигнализацией или любыми другими проектами, где требуется реагирование на движение.

Характеристики

• Дальность обнаружения: 0–7 м (регулируется)
• Угол срабатывания: 110°
• Напряжение питания: 4,5–12 В (рекомендуемое: 5 В)
• Выходной уровень: 0–3,3 В
• Время задержки после срабатывания: 5–300 сек (регулируется)
• Режим срабатывания: H (повторяемый), L (неповторяемый)
• Максимальный выходной ток: 65 мА
• Рабочая температура: -20…+50°C

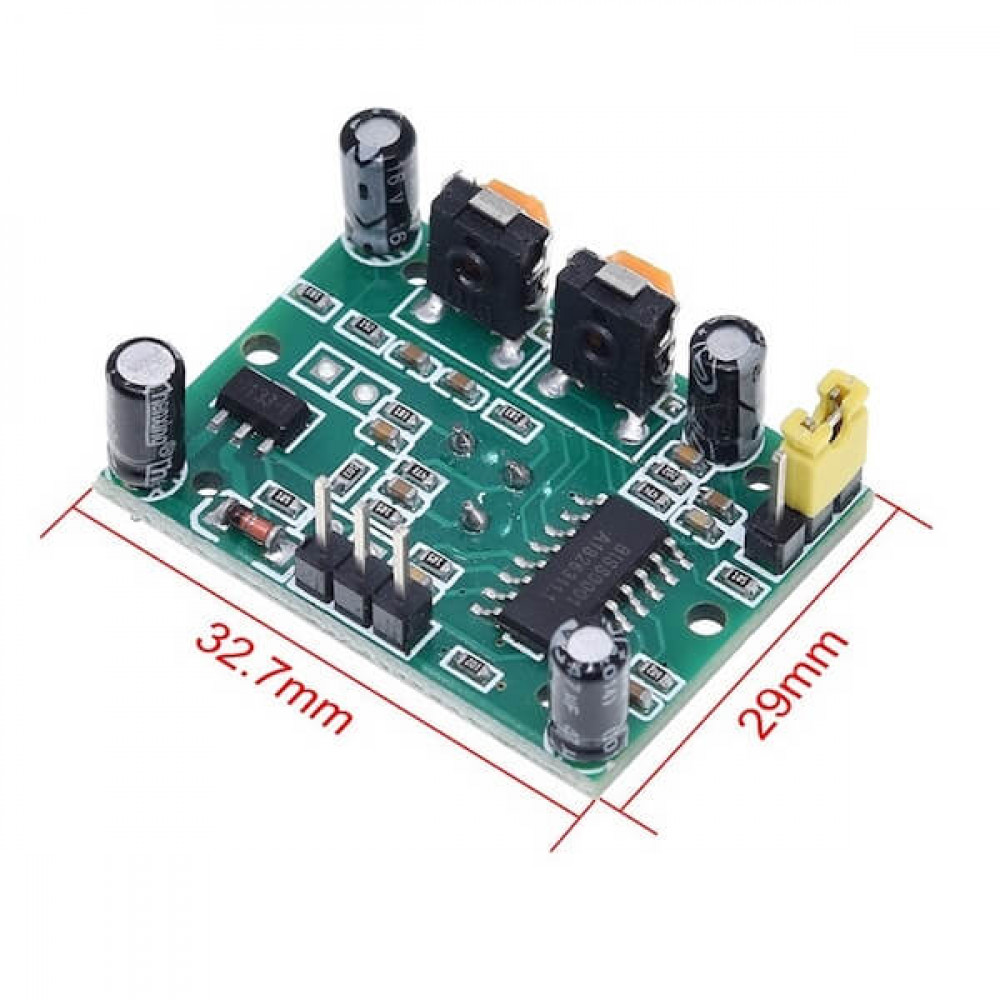

• Размеры: 33x29 мм

Особенности

• Возможность подключения фоторезистора (RL) для работы датчика только в темноте.
• Возможность подключения термистора (RT) для корректной работы при экстремальных температурах.
• Подстроечные резисторы для регулировки времени срабатывания и чувствительности.
• Использование линзы Френеля повышает чувствительность, но требует правильного направления при установке

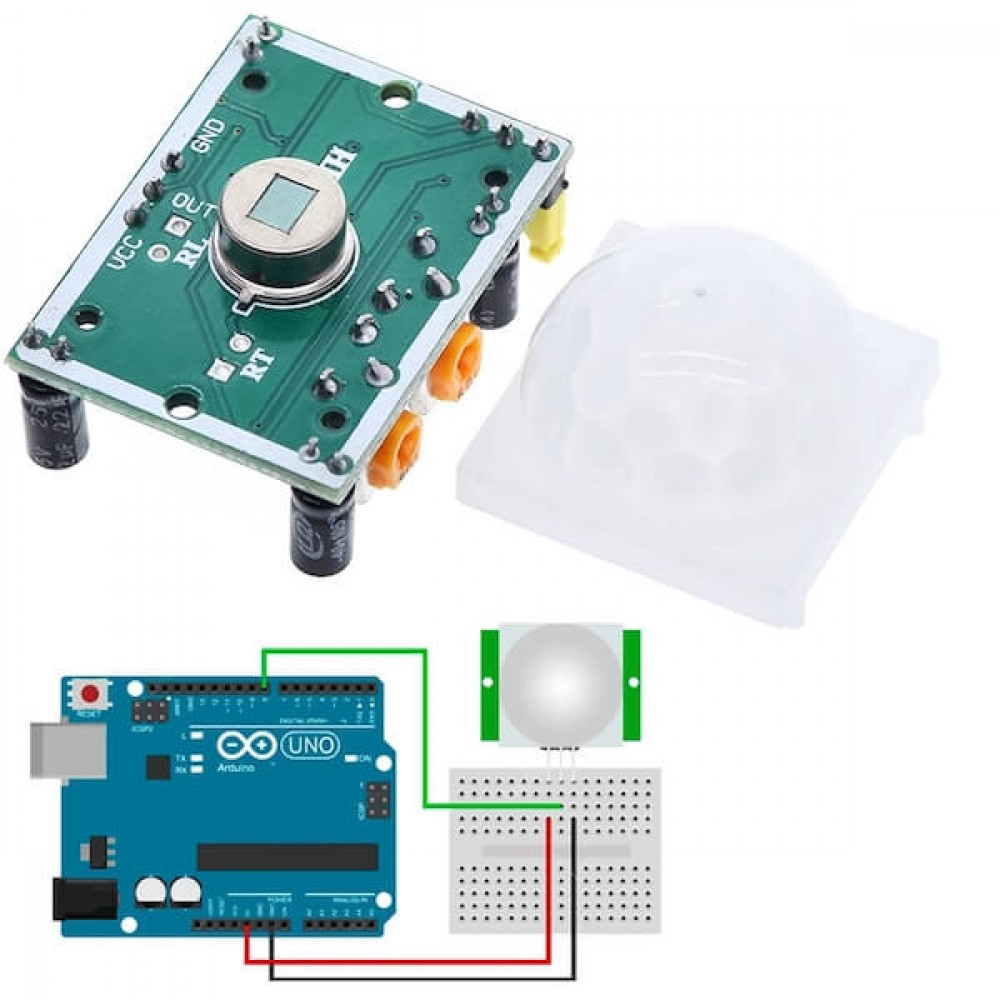

Подключение

• VCC – питание +5 В
• GND – земля
• OUT – цифровой выход для подключения к Arduino или другому контроллеру

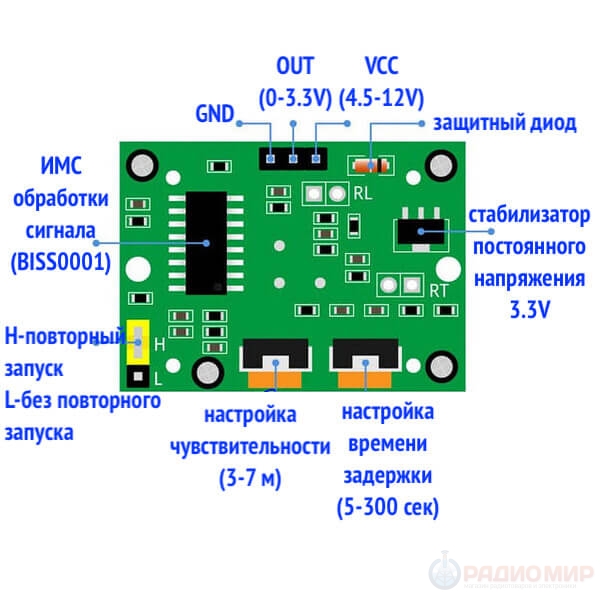

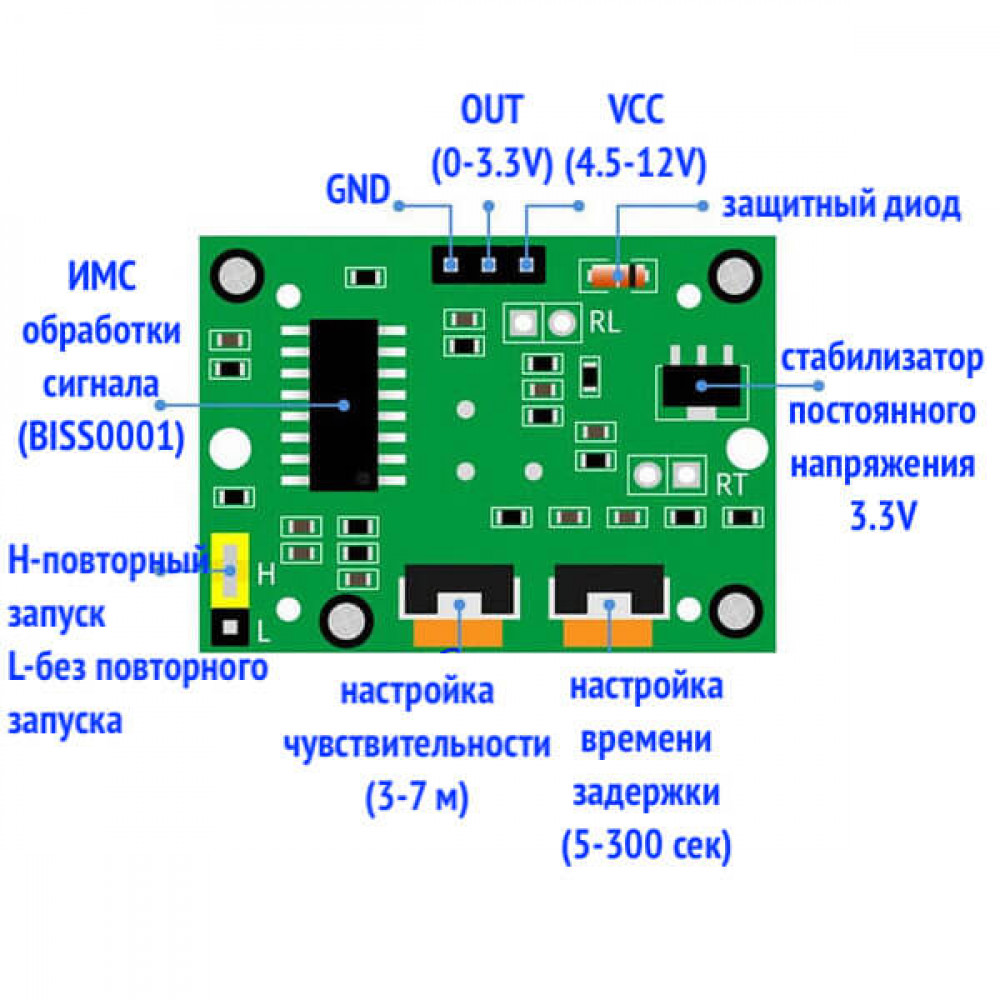

Режимы работы, перемычка на плате:

• H (по умолчанию) — при обнаружении движения несколько раз подряд на выходе датчика (OUT) сохраняется высокий логический уровень. Светодиод остаётся включённым, пока объект находится в зоне действия датчика, и гаснет только после того, как объект покидает зону.
• L — при каждом срабатывании на выходе появляется отдельный короткий импульс. Светодиод загорается на короткое время и гаснет, даже если объект всё ещё в зоне действия датчика.

Рекомендации:

• Следите за правильным подключением контактов, иногда подписи скрыты под линзой Френеля.
• После подачи питания модуль инициализируется около 1 минуты и может выдавать несколько ложных импульсов.
• Избегайте попадания прямого солнечного света, сильного ветра и конвекции в рабочей зоне датчика — это вызывает ложные срабатывания.
• Датчик лучше устанавливать в помещении или в защищенном корпусе.
• Используйте качественное стабилизированное питание, например, от Arduino или хорошего адаптера. Старые батареи и плохие источники могут вызвать некорректную работу.
• Если угол срабатывания меньше 90°, его можно скорректировать, заклеив часть линзы непрозрачной лентой.
• Для увеличения точности работы используйте дополнительные компоненты: фоторезистор (RL) и термистор (RT).
