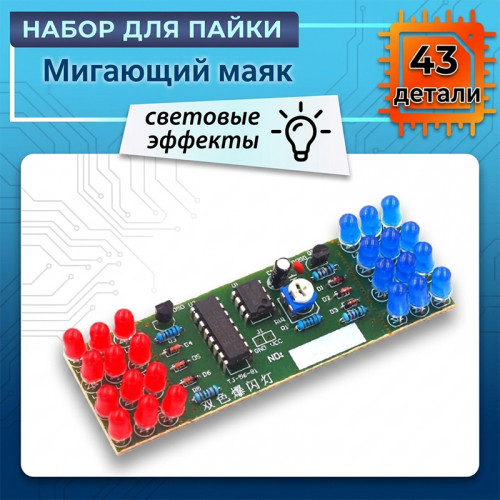

Соберите собственную электронную систему световой сигнализации с эффектом попеременного красно-синего мигания. После сборки устройство создает реалистичный эффект проблескового маячка, а скорость вспышек можно регулировать вручную. Набор помогает освоить пайку, познакомиться с работой таймеров и счетчиков импульсов, а также получить полностью работающее электронное устройство, собранное своими руками.
Как работает устройство

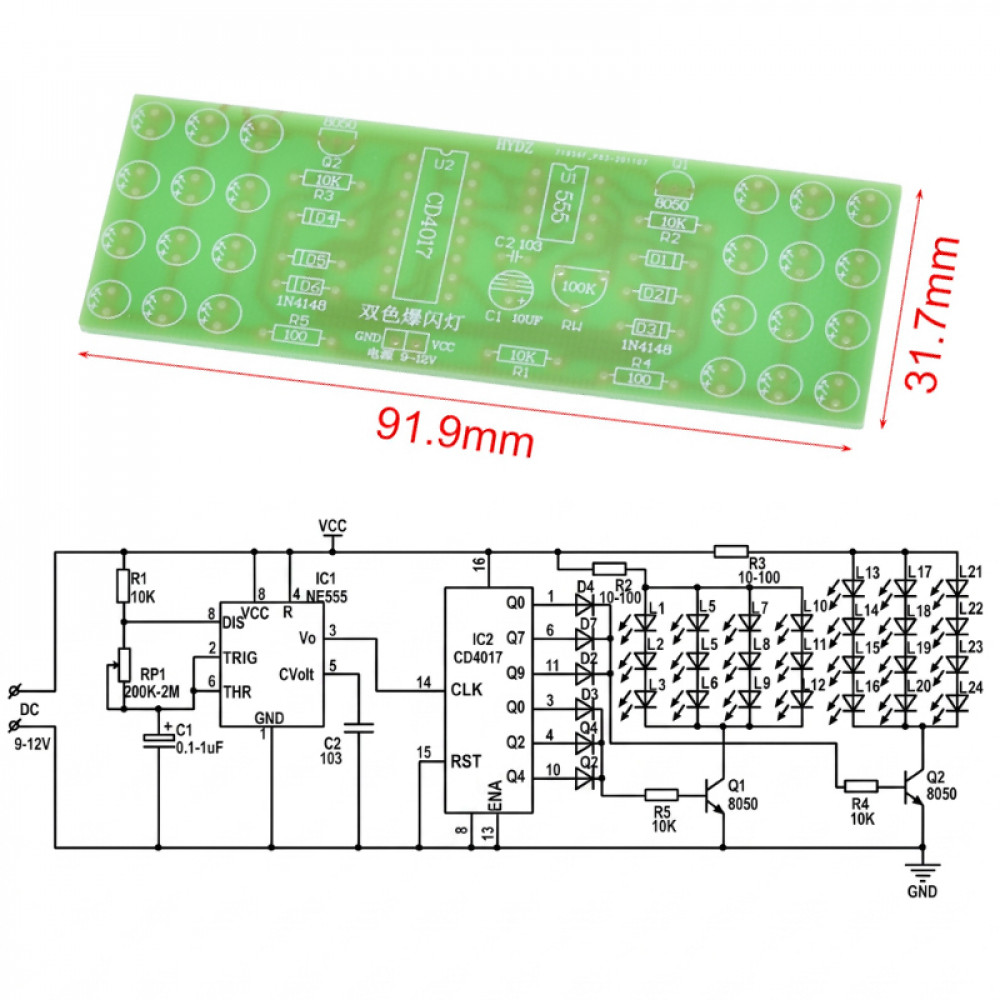

В основе схемы используются популярные микросхемы NE555 и CD4017. Генератор импульсов формирует последовательность сигналов, благодаря которым красные и синие светодиоды вспыхивают поочередно.
Скорость мигания регулируется подстроечным резистором RP1. Изменяя его сопротивление, можно менять частоту генерации NE555 и, соответственно, скорость переключения светодиодов.
Яркость свечения регулируется резисторами R2 и R3.
Чему помогает научиться набор
- Монтажу электронных компонентов на печатную плату.
- Чтению маркировки деталей.
- Работе с микросхемами и светодиодами.
- Пониманию принципов генерации импульсов.
- Основам цифровой логики и управления световыми эффектами.

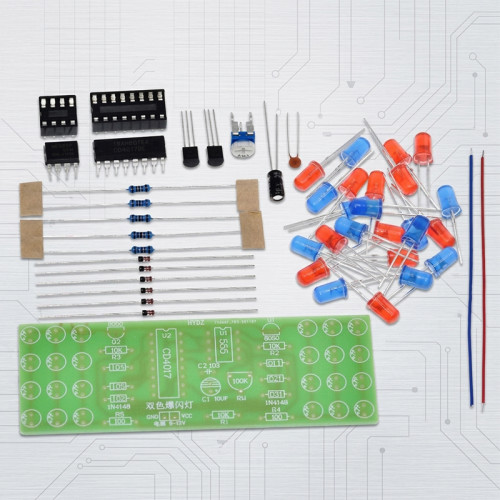

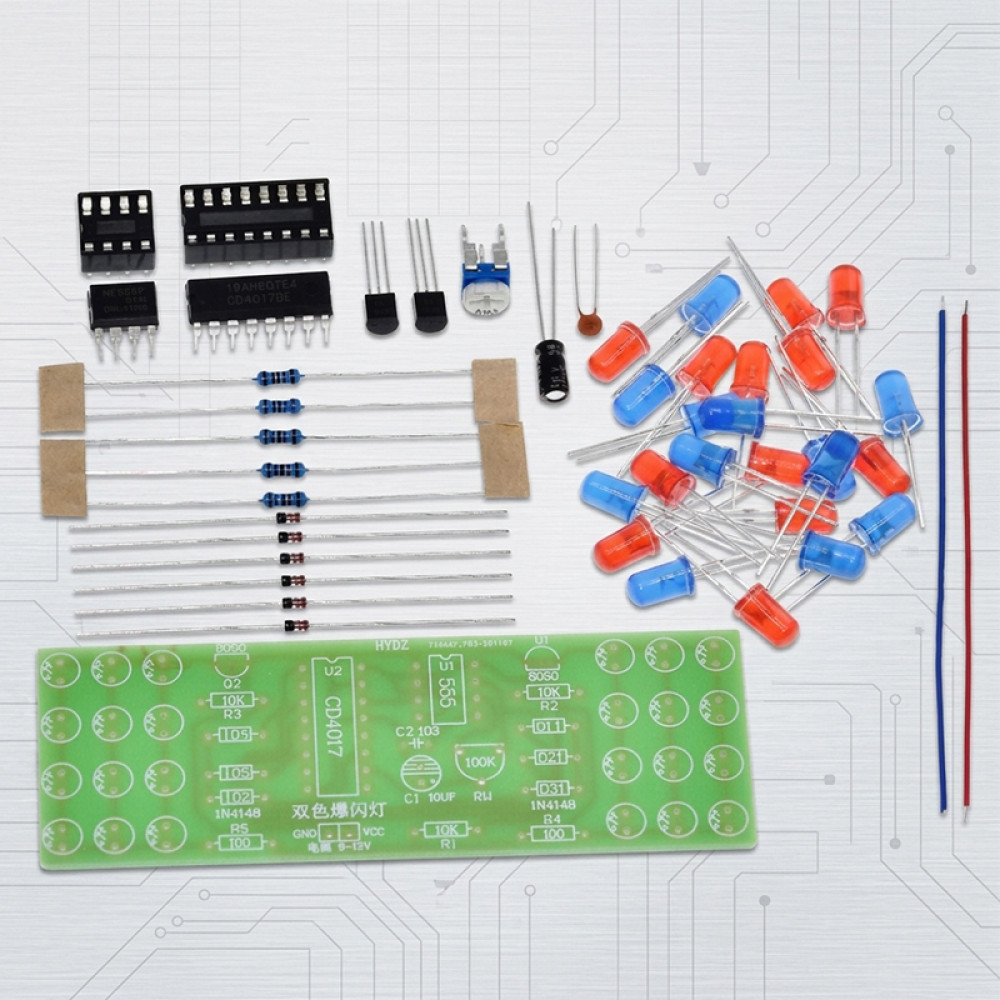

Полный список компонентов
- Печатная плата (PCB) — 1 шт.
- Микросхема NE555 (таймер, DIP-8) — 1 шт.
- Микросхема CD4017 (декадный счетчик, DIP-16) — 1 шт.
- Транзистор S8050 (TO-92) — 2 шт.
- Светодиод синий 5 мм — 12 шт.
- Светодиод красный 5 мм — 12 шт.
- Диод 1N4148 — 6 шт.
- Подстроечный резистор RP1 (200 кОм – 1 МОм) — 1 шт.
- Резистор R1 10 кОм — 1 шт.
- Резистор R4 10 кОм — 1 шт.
- Резистор R5 10 кОм — 1 шт.
- Резистор R2 (10–100 Ом) — 1 шт.
- Резистор R3 (10–100 Ом) — 1 шт.
- Электролитический конденсатор C1 (0,1–1 мкФ) — 1 шт.
- Керамический конденсатор C2 0,01 мкФ (103) — 1 шт.
- Разъем питания DC — 1 шт.
Важно
- Набор поставляется в виде конструктора для самостоятельной пайки.
- Питание в комплект не входит.
- Панелек для микросхем в комплекте нет — микросхемы устанавливаются непосредственно на плату.
- Необходимо соблюдать полярность светодиодов при монтаже.
FAQ
Подойдет ли набор для школьного проекта по физике или технологии?
Да. После сборки можно наглядно демонстрировать работу генератора импульсов, счетчика и светодиодной индикации.
Чем этот набор отличается от обычной светодиодной гирлянды?
Здесь пользователь самостоятельно собирает электронную схему и получает понимание принципов ее работы, а не просто готовое световое устройство.
Что делать, если нужно разнести красные и синие лампочки по сторонам?
В наборе это предусмотрено. Блоки со светодиодами можно аккуратно отделить от основной платы по перфорированным перемычкам и соединить проводами. Благодаря этому красные и синие огни можно установить на нужном расстоянии друг от друга, например по краям корпуса, модели автомобиля или самодельного проекта.
-
