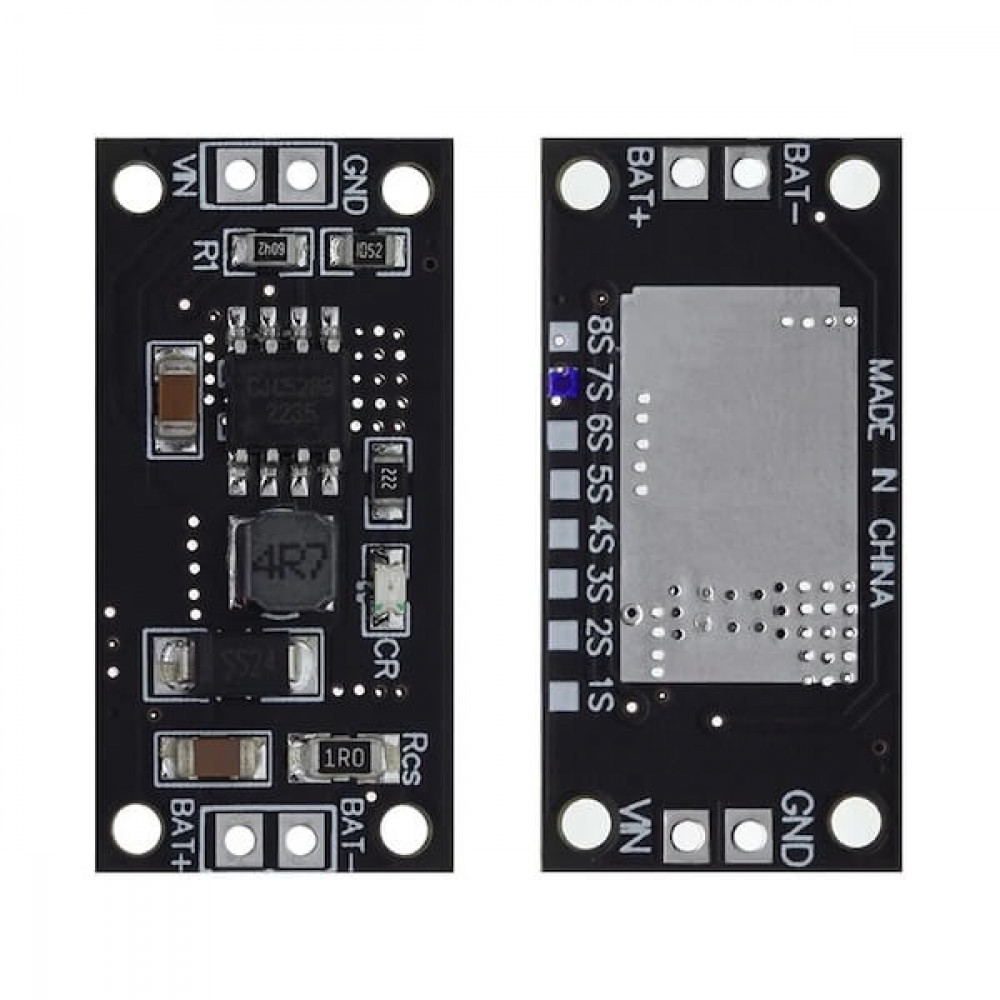

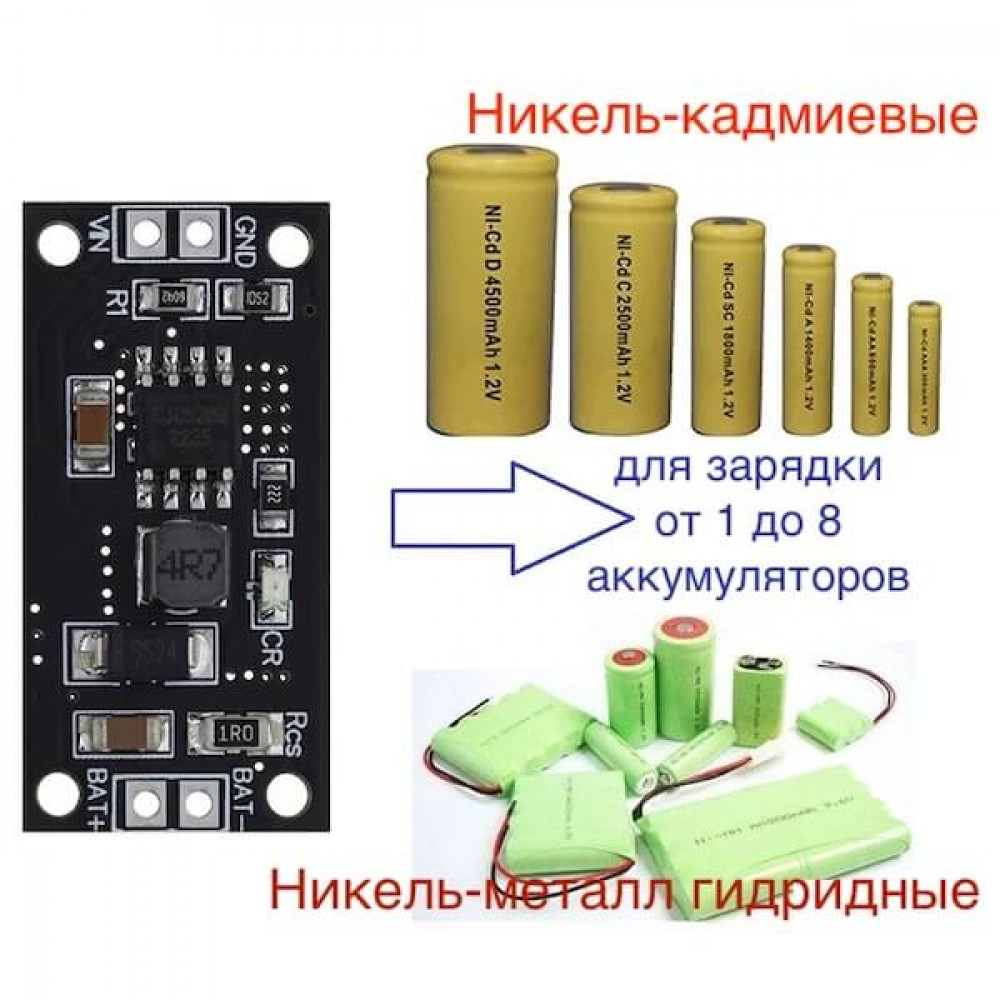

Платы для зарядки последовательно соединенных NiMH NiCd аккумуляторов. Чип - CJC5288. Модули можно использовать в различных устройствах. Модель можно выбрать при оформлении заказа.
Входное напряжение для всех плат: DC 4.5-5.5В (рекомендуется 5В)
Выходное напряжение:
- для платы 1S: DC 1.35-1.7 V, зарядный ток: 230-240 mA
- для платы 2S: DC 2.7-3.4 V, зарядный ток: 230-240 mA
- для платы 3S: DC 4.05-5.1 V, зарядный ток: 230-240 mA
- для платы 4S: DC 5.7-6.8 V, зарядный ток: 230-240 mA
- для платы 5S: DC 6.75-8.5 V, зарядный ток: 230-240 mA
- для платы 6S: DC 8.1-10.2 V, зарядный ток: 230-240 mA
- для платы 7S: DC 9.45-11.9 V, зарядный ток: 190-210 mA
- для платы 8S: DC 10.8-13.6 V, зарядный ток: 190-210 mA
Защита по питанию USB порта
Защита от короткого замыкания и активация батареи с нулевым напряжением
Защита аккумулятора
Рабочая температура окружающей среды: от-40 ° до + 85 °

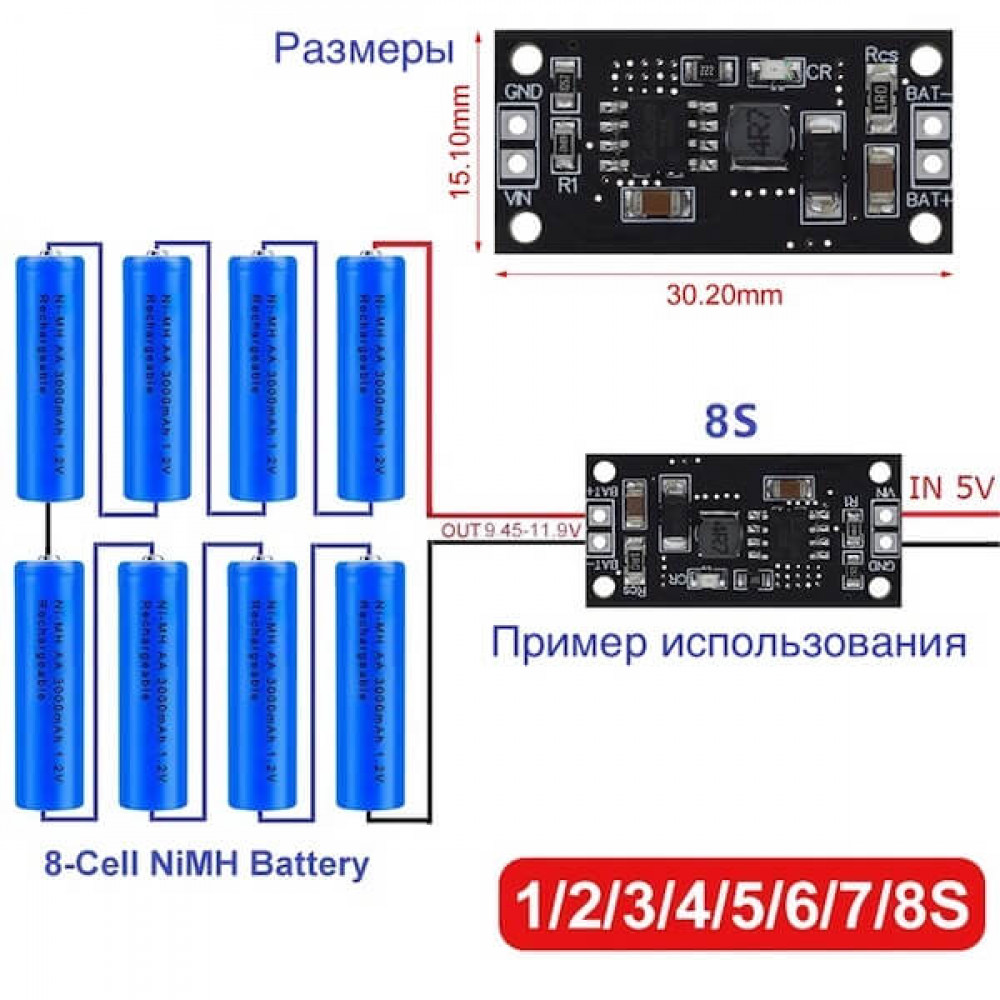

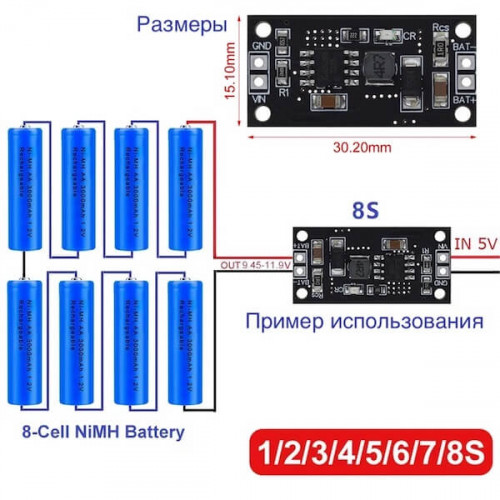

Размер 30 x 15 x 4 мм
Вес: 1,5 г
Светодиодная индикация:
► горит постоянно – модуль подключен, но не заряжает,
► медленно мигает - идет зарядка,
► быстро мигает - ошибка (КЗ или неправильная батарея),
► нет индикации - заряд окончен.

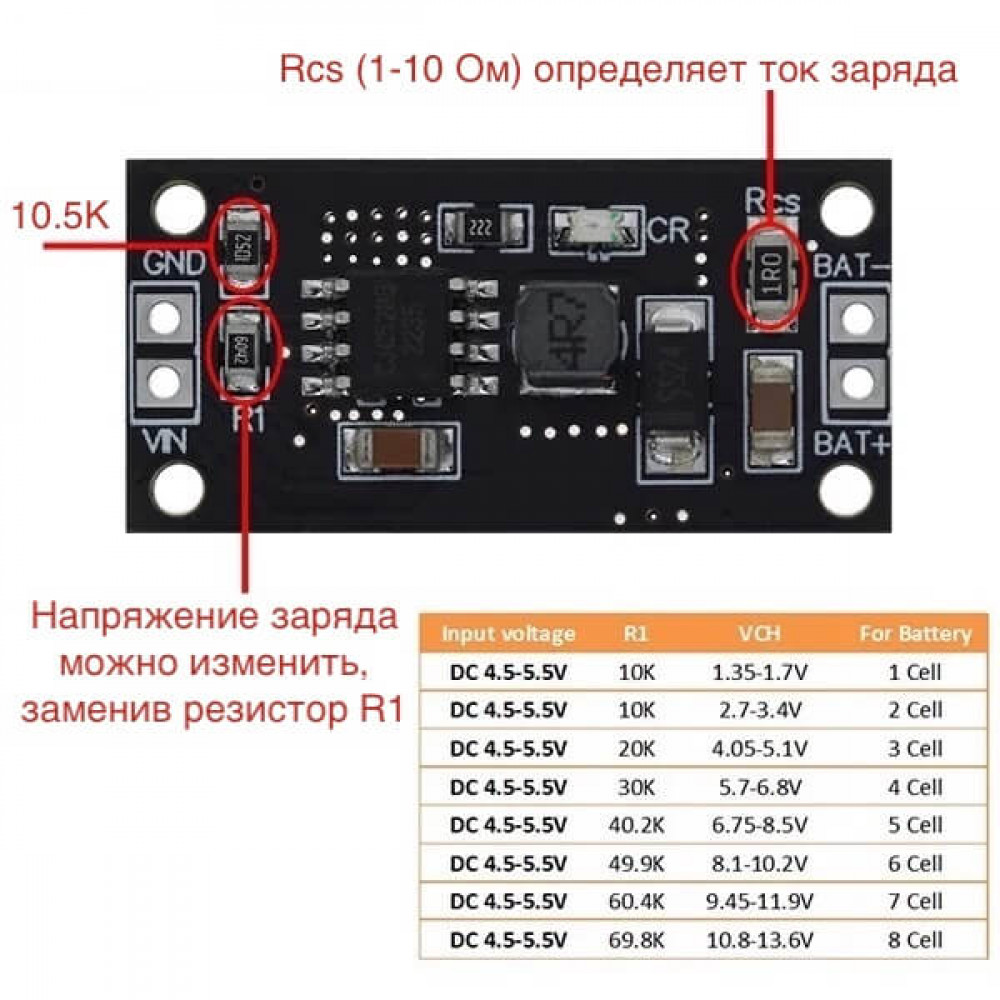

Номинальный зарядный ток может быть изменен подбором резистора. См. на фото.
Процесс зарядки:
==================
1) Обнаружение установки батареи.
Когда зарядное устройство включается, оно автоматически определяет наличие или отсутствие вставленной батареи. После обнаружения нулевой батареи она активируется автоматически. При обнаружении короткого замыкания будет отображена ошибка. Если количество аккумуляторных блоков не соответствует схеме, будет сообщено об ошибке. После установки правильного аккумуляторного блока начнется нормальная зарядка.
2) Предварительная зарядка.
Если напряжение подключенного к аккумулятору аккумулятора меньше 1 В, это указывает на то, что аккумулятор слишком сильно разряжен. Его необходимо активировать после активации небольшого тока, чтобы предотвратить повреждение аккумулятора. Для предварительной зарядки требуется ток 100 мА и быстрая зарядка, когда напряжение одного элемента превышает 1 В.
3) Быстрая зарядка.
Если напряжение подключенного к аккумулятору аккумулятора уже превышает 1 В, это означает, что аккумулятор прошел порог предварительной зарядки и его можно быстро зарядить. Для быстрой зарядки требуется контролировать ток на уровне 250 мА. Процесс быстрой зарядки должен периодически определять напряжение аккумулятора и зарядный ток, а также определять напряжение аккумулятора -v или 0?V и прыгать для восполнения заряда.
4) Регулирование процесса заряда.
Быстрая зарядка использовалась для зарядки аккумулятора до напряжения 1,3 В или выше с помощью большого тока. Если используется быстрая зарядка, температура аккумулятора будет быстро повышаться. Его нужно поменять на меньший ток, чтобы восполнить заряд. В это время ток контролируется на уровне 200 мА. Увеличьте время зарядки на 20 минут, а затем переходите к постепенной зарядке после окончания зарядки.
5) "trickle" Капельная зарядка.
Чтобы компенсировать саморазряд аккумулятора, после окончания зарядки он переходит в режим мелкого заряда. Ток минимального заряда составляет 40 мА. После ввода капельного заряда индикатор погас. Когда пользователь вынимает аккумулятор, он переходит к следующему циклу зарядки.
6) Обнаружение извлечения батареи.
Когда начнется зарядка, система продолжит выполнять тест на извлечение батареи. После обнаружения того, что аккумулятор извлечен, он перейдет к следующему циклу зарядки.
| Основные характеристики | |
| Тип | BMS плата |
| Особенности модуля | Защита от перезаряда,Защита от переразряда |
| Химия | Ni-MH,Ni-Cd |
| Зарядное устройство | |
| Количество аккумуляторов | 1,2,3,4,5,6,7,8 |
