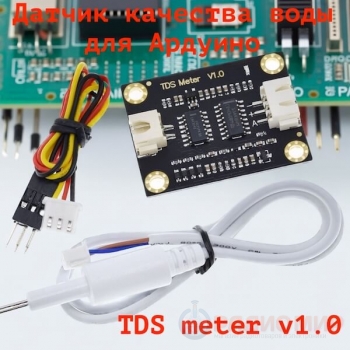

TDS Sensor Meter V1.0 Board Module — датчик качества воды для Arduino UNO R3
В наличии
525
525 р.
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Оплата покупки производится при получении заказа в магазине.
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
TDS Sensor Meter V1.0 Board Module — модуль измерения TDS для Arduino UNO R3. Измеряет чистоту воды (0–1000 ppm), подходит для гидропоники, фильтрации и аквариумов. Водонепроницаемый зонд, поддержка температурной коррекции.
Датчик качества воды для Arduino
TDS Sensor Meter V1.0 — это датчик для измерения уровня растворённых веществ (TDS), а также электрической проводимости воды. Показатель TDS отражает степень чистоты или загрязнения воды и используется для контроля качества питьевой воды, гидропонных систем, аквариумов и лабораторных исследований. Модуль полностью совместим с Arduino UNO R3, Mega, Nano и другими контроллерами.
Основные характеристики
| Совместимость: | Arduino UNO R3 / Mega / Nano / ESP32 / STM32 |
| Питание: | 3.3–5 В |
| Выходной сигнал: | Аналоговый 0–2.3 В |
| Потребляемый ток: | 3–6 мА |
| Диапазон измерения: | 0–1000 ppm |
| Точность измерений: | ±10% (при 25°C) |
| Температурный диапазон: | 0–40°C |
| Интерфейс модуля: | PH2.0-3P |
| Интерфейс зонда: | XH2.54-2P |
| Длина кабеля: | 60 см |
| Вес: | 25.1 г |

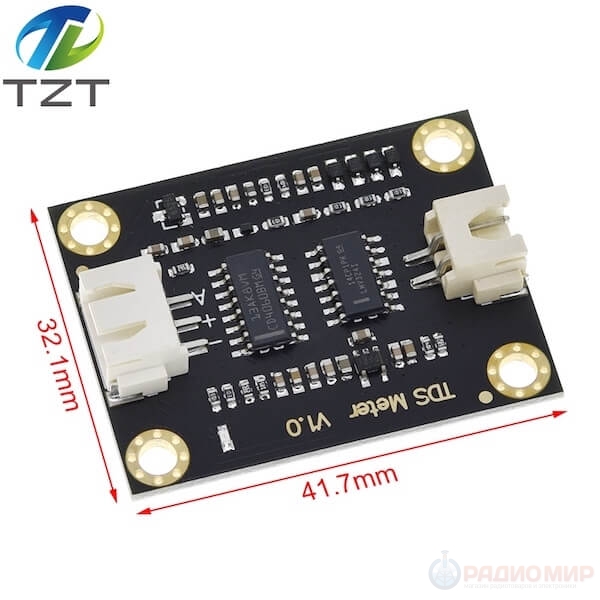

| Размер платы: | 41.7 × 32.1 мм |
Температурная коррекция
Для повышения точности измерений при изменении температуры используется формула:
Tcorrection = 1 + 0.02 × (T - 25)
где T — измеренная температура воды (°C), 25°C — эталонная температура.
Калибровка и стандартная кривая TDS
y = 66.71x³ - 127.93x² + 428.7x
где y — значение TDS (ppm), x — измеренное напряжение (В).
| Напряжение (В) | TDS (ppm) |
|---|---|
| 0.5 | 200 |
| 1.0 | 400 |
| 1.5 | 600 |
| 2.0 | 800 |
| 2.5 | 1000 |
Интерпретация показаний TDS
| Значение (ppm) | Качество воды | Описание |
|---|---|---|
| 0–50 | Отличная | Идеальная питьевая вода |
| 50–100 | Хорошая | Подходит для бытового использования |
| 100–300 | Средняя | Рекомендуется фильтрация |
| 300–500 | Плохая | Непригодна для питья |
| >500 | Очень загрязнённая | Не рекомендуется использовать |
FAQ — Часто задаваемые вопросы
- ❓ Что означает TDS?
- TDS (Total Dissolved Solids) — это показатель общего количества растворённых веществ в воде, выражаемый в ppm (мг/л).
- ❓ Как это работает?

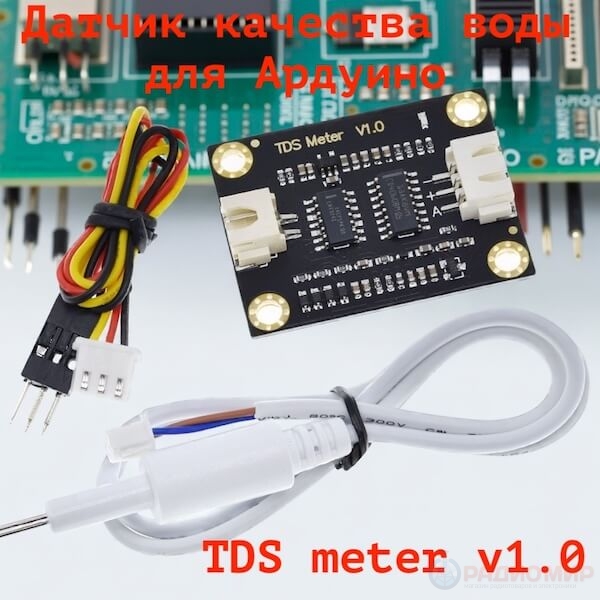

- Модуль состоит из погружного зонда и платы управления. Зонд заключён в пластиковый герметичный цилиндр с двумя электродами на конце. При погружении в жидкость между электродами возникает сопротивление, которое фиксируется и обрабатывается платой управления для определения уровня растворённых веществ.
- ❓ Можно ли использовать модуль с другими микроконтроллерами?
- Да, он совместим с большинством плат Arduino и другими устройствами, имеющими аналоговый вход.
- ❓ Можно ли погружать датчик в воду полностью?
- Нет. В воду можно погружать только зонд и провод, но не сам модуль и разъём.
- ❓ Как подключить TDS Sensor к Arduino?
-
- VCC → 5V (или 3.3V)
- GND → GND
- AOUT (Signal) → A0 (аналоговый вход Arduino)
- ❓ Можно ли использовать этот датчик для морской воды?
- Да, но показания будут высокими из-за большого количества солей. Для оценки солёности и чистоты пресной воды этот датчик подходит лучше.
- ❓ Рекомендации по измерению
-
- Не используйте датчик в воде горячее 55°C.
- При сильном загрязнении погрузите зонд в дистиллированную воду на несколько часов.
- После погружения слегка перемешайте щуп в жидкости, чтобы удалить пузырьки воздуха.
- Выждите не менее минуты перед считыванием показаний.
- Не касайтесь электродов руками.
- Между разными измерениями промывайте зонд дистиллированной водой или стряхивайте остатки жидкости.
- Постоянное увеличение показаний (>20 ppm в день) может указывать на испарение жидкости или наличие микрофлоры.
