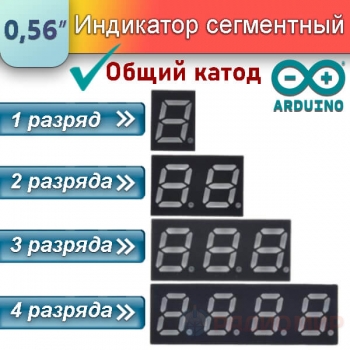

Сегментный LED индикатор 0.56" (серия AS, 1–4 разряда, общий катод)
Код товара: M08-04, M06-04, M04-04, M02-04, 5621AS
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Яркий и компактный 0.56" 7-сегментный LED-дисплей 5621AS (5261AS) отлично подходит для цифровой индикации в DIY-проектах, измерительных приборах и панелях управления.
- Высота цифры: 14.2 мм (0,56")
- Количество разрядов: 1, 2, 3 или 4 (можно выбрать при оформлении заказа)
- Цвет свечения: красный
- Рабочее напряжение сегмента: ~1.8–2.2 В
- Рабочий ток сегмента: 5–20 мА (в зависимости от режима)
Дополнительная информация
7-сегментный цифровой LED индикатор – это устройство отображения, состоящее из семи светодиодов, расположенных в форме цифры «8». Управляя включением и выключением отдельных сегментов, можно выводить цифры от 0 до 9, а также некоторые буквы и символы.

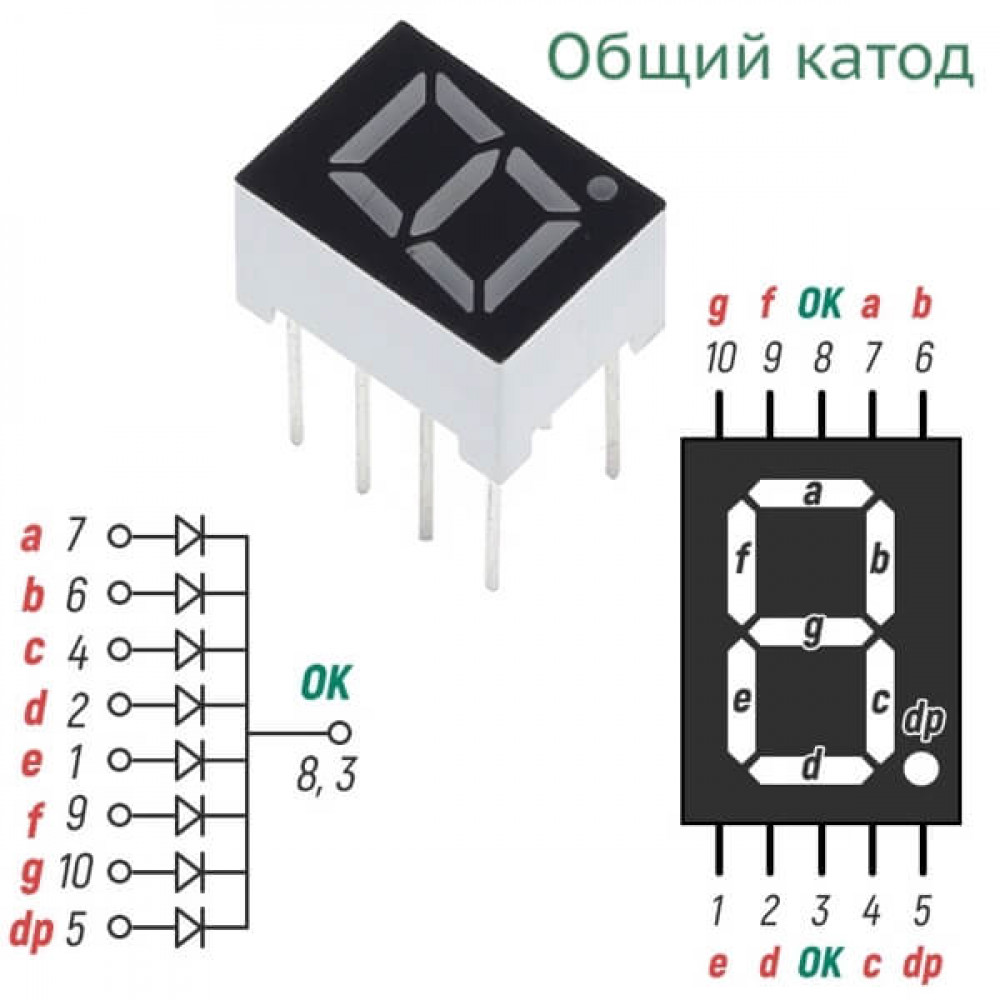

Общий катод (CC): электрически все катоды сегментов соединены в один общий вывод, а каждый анод управляется отдельно (a, b, c, d, e, f, g + точка dp). Для засветки сегмента на его анод подаётся «плюс», общий вывод подключается к GND.
Простота использования: цифровые индикаторы можно подключать напрямую к микроконтроллеру (Arduino, STM32, ESP и др.). Для многозначных индикаторов часто применяются специальные драйверы (например, MAX7219), позволяющие экономить выводы микроконтроллера.
FAQ — ответы на частые вопросы
Что такое «общий катод»?
В индикаторе с общим катодом (CC) все «минусы» сегментов соединены вместе и идут на GND. Чтобы зажечь сегмент, на его вывод подают «плюс» через ограничительный резистор.
Насколько яркий дисплей? Видно ли его днём?
Яркость зависит от тока сегментов и способа управления (статический режим или мультиплекс). При мультиплексе яркость ниже из-за скважности — при необходимости увеличьте ток в допустимых пределах или используйте драйвер с токовой стабилизацией.
Сколько разрядов доступно?
Доступны варианты на 1, 2, 3 и 4 разряда.
Чем «общий катод» отличается в подключении от «общего анода»?
В CC общий вывод идёт на GND, логика управления — «подаём + на сегмент». В CA общий — Vcc, логика — «подаём − на сегмент». Драйверы и примеры кода часто завязаны на конкретный тип, не путайте их.
Можно ли питать индикатор напрямую от 5 В без драйвера?
Напрямую — нет. Каждый сегмент — это светодиод, ему нужен ограничительный резистор или специализированный драйвер. Прямое подключение к 5 В без ограничения тока выведет сегмент из строя.
| Основные характеристики | |
| Особенности модуля | Дисплей |
