MH-CD42 — универсальный модуль для сборки мобильного Power Bank на базе 3.7V литий-ионной батареи. Поддерживает зарядку, защиту, индикатор и выход 5V 2.1A.
Комфортные цены
Внимательный сервис
Самовывоз

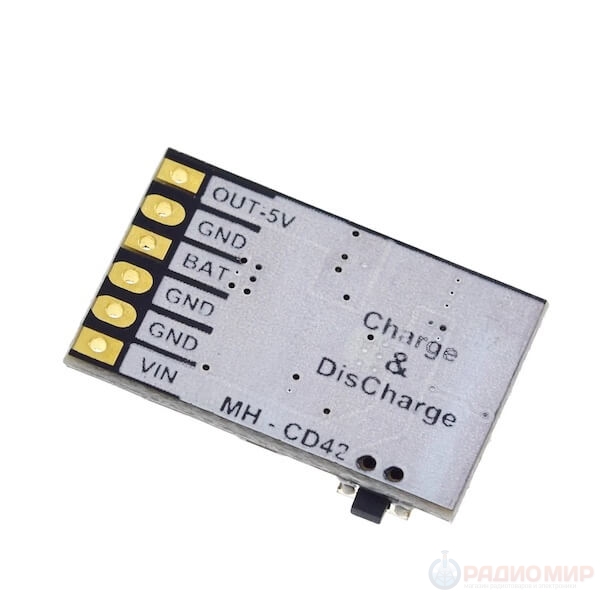

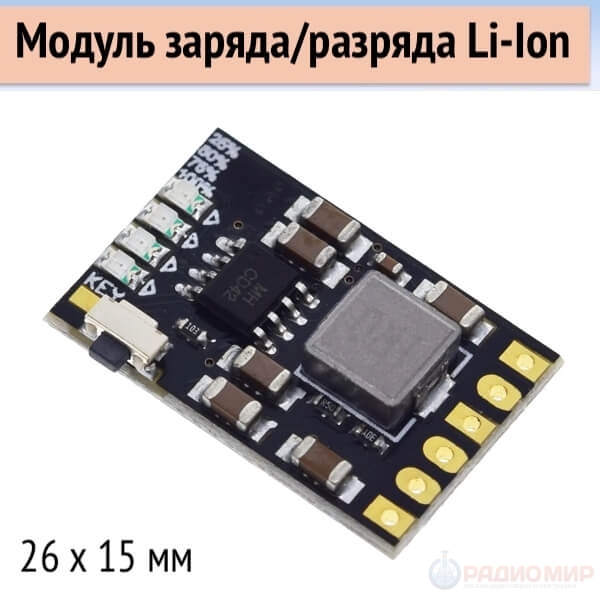

MH-CD42 DC 5V 2.1A DIY модуль — это готовое решение для создания мобильного Power Bank из одной литий-ионной батареи (например, 18650). Он автоматически повышает напряжение до стабильных 5V для зарядки смартфонов и других USB-устройств. Модуль также защищает батарею от перегрева, переразряда и других проблем. Можно использовать для резервного питания телефонов, планшетов, видеорегистраторов и других USB-устройств.
Основные характеристики:
- Входное напряжение для зарядки: DC 4.5V–5.5V (рекомендуется 5V)
- Ток зарядки: до 2.1A
- Выходное напряжение: 5V
- Выходной ток: до 2.1A
- Потребление тока в режиме ожидания при зарядке: 100μA
- Полное напряжение: 4.2V ±1%
- Ток разряда: 0–3.5A
- Потребление тока в режиме ожидания при разряде: 50μA
- Эффективность преобразования: до 96%
- Защита: от короткого замыкания, перенапряжения, перегрева и переразряда
- Индикация заряда: 4 светодиода (25%, 50%, 75%, 100%)
- Температурный диапазон: -20°C до +85°C
- Размеры: 20 х16 мм

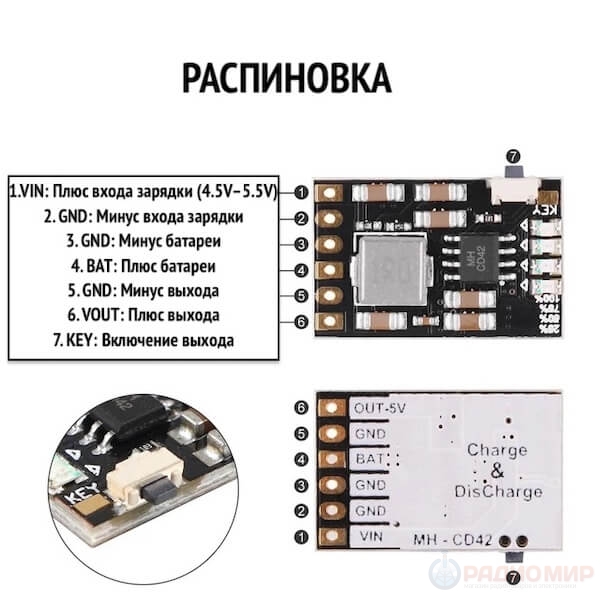

Выводы (PIN-ы):
Пин | Описание |
---|---|
VIN | Плюс питания/зарядки (4.5–5.5V) |
GND | Минус питания/зарядки |
BAT | Плюс аккумулятора |
OUT-5V | Положительный выход 5V |
GND | Общий минус выхода |
KEY | Управляющий вход (низкий уровень включает/выключает выход) |
Индикация уровня заряда:
Заряд | D1 | D2 | D3 | D4 |
---|---|---|---|---|
0–3% | Мигает | — | — | — |
3–25% | Горит | — | — | — |
25–50% | Горит | Горит | — | — |
50–75% | Горит | Горит | Горит | — |
75–100% | Горит | Горит | Горит | Горит |

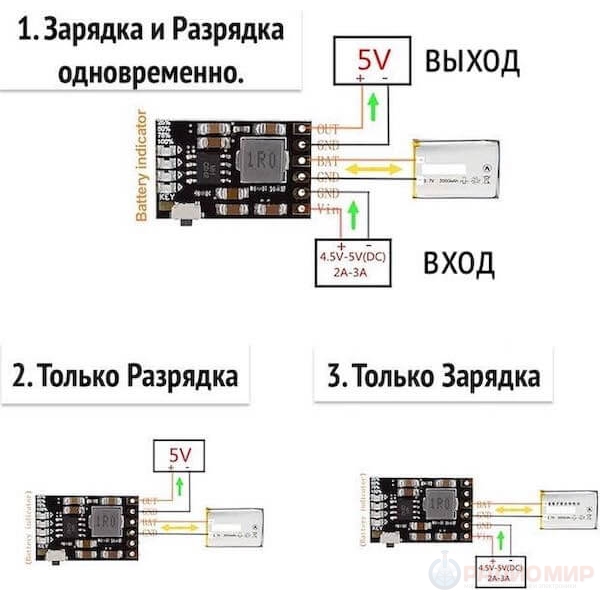

Схемы подключения (см. на фото):
- Зарядка и разрядка: Подключение к источнику питания 5V и батарее одновременно.
- Только разрядка: Питание нагрузки от батареи через модуль.
- Только зарядка: Заряд батареи от внешнего источника через модуль.
Часто задаваемые вопросы:
- Можно ли заряжать и разряжать одновременно?
Да, модуль поддерживает одновременную зарядку и питание внешних устройств. - Как включить или выключить выход?
Короткое нажатие на кнопку KEY включает выход. Двойное нажатие — выключает. - Как работает автоотключение?
Если подключённое устройство потребляет менее 50 мА, выход отключится через 30 секунд для экономии энергии. - Нужно ли использовать аккумулятор с защитой?
Нет, модуль сам обеспечивает защиту батареи, но можно использовать батарею с платой защиты для надёжности.
Основные характеристики | |
Тип | Зарядный USB модуль |
Особенности модуля | Фикс. выходное напряжение |
