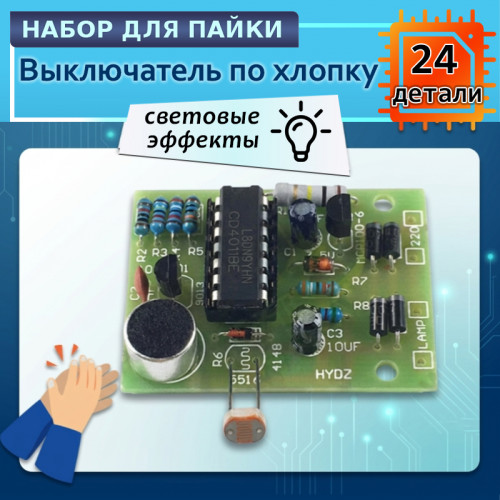

Акустический выключатель света 220В DIY с датчиком звука и освещенности

После сборки модуль может использоваться для автоматического управления лампами в коридорах, кладовых, лестничных площадках, подсобных помещениях и других местах, где требуется кратковременное включение света.

Как работает устройство

Схема одновременно анализирует два условия: уровень освещенности и наличие звука. За определение уровня освещения отвечает фоторезистор, а за обнаружение звука — электретный микрофон.

Днем, когда на фоторезистор попадает свет, устройство остается заблокированным и не реагирует на звуковые сигналы. С наступлением темноты схема переходит в режим ожидания.

Если в темном помещении появляется достаточно громкий звук — хлопок ладонями, шаги, голос или стук двери — микрофон передает сигнал на логическую микросхему CD4011. Далее управляющий каскад активирует тиристор MCR100-6, который включает подключенную лампу.

После срабатывания освещение остается включенным примерно от 50 до 100 секунд, после чего автоматически отключается. Это позволяет экономить электроэнергию и избавляет от необходимости пользоваться выключателем.

Особенности работы

• Включение света по хлопку или звуку.
• Работа только в темноте.
• Автоматическое отключение через задержку.
• Отсутствие механических контактов.
• Низкое собственное энергопотребление.
• Подходит для различных типов ламп.

Совместимость с лампами

• Лампы накаливания до 90 Вт.
• Светодиодные лампы до 30 Вт.
• Энергосберегающие лампы до 30 Вт.

Некоторые светодиодные лампы могут вызывать слабое свечение или периодическое мерцание после выключения. В ряде случаев проблема устраняется подключением параллельного резистора 100 кОм, однако совместимость отдельных моделей LED-ламп не гарантируется.

Технические характеристики

• Напряжение питания: AC 180–250 В, 50/60 Гц.
• Микросхема: CD4011.
• Время задержки: 50–100 секунд.
• Порог срабатывания: около 52 дБ.
• Потребляемая мощность в ожидании: менее 0,2 Вт.

Комплектация

• Печатная плата PCB — 1 шт.
• Микросхема CD4011 — 1 шт.
• Панель под микросхему 14-pin — 1 шт.
• Электретный микрофон — 1 шт.
• Фоторезистор 5537 — 1 шт.
• Тиристор MCR100-6 — 1 шт.
• Транзистор 9013 — 1 шт.
• Диоды 1N4007 — 4 шт.
• Диоды 1N4148 — 2 шт.
• Стабилитрон 7.5 В — 1 шт.
• Электролитические конденсаторы 10 мкФ и 22 мкФ.
• Керамический конденсатор 104.
• Резисторы различных номиналов.

Меры безопасности

Набор работает непосредственно от сети 220 В. Во время сборки и проверки необходимо соблюдать осторожность и исключить контакт с элементами схемы при подключенном питании.

Перед первым включением рекомендуем тщательно проверить качество пайки, отсутствие коротких замыканий и правильность установки полярных компонентов.

FAQ

Будет ли устройство включать свет днем?
Нет. Благодаря фоторезистору схема работает только при недостаточном освещении.

Какой звук нужен для срабатывания?
Устройство реагирует на хлопок, голос, шаги, стук двери и другие достаточно громкие звуки.

Можно ли использовать LED-лампы?
Да, но мощность не должна превышать 30 Вт. Некоторые модели могут вызывать слабое мерцание.

Сколько времени свет остается включенным?
После срабатывания освещение работает примерно от 50 до 100 секунд.

Поставляется ли устройство в готовом виде?
Нет. Все компоненты требуют самостоятельной пайки и монтажа на печатную плату.

Подходит ли набор для обучения электронике?
Да, устройство позволяет изучить работу логических микросхем, датчиков света, микрофонов и схем управления нагрузкой.
