DIY Kit – сенсорная лампа с регулируемой задержкой (3–130 секунд)
Код товара: Q07-12, TDL-555
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

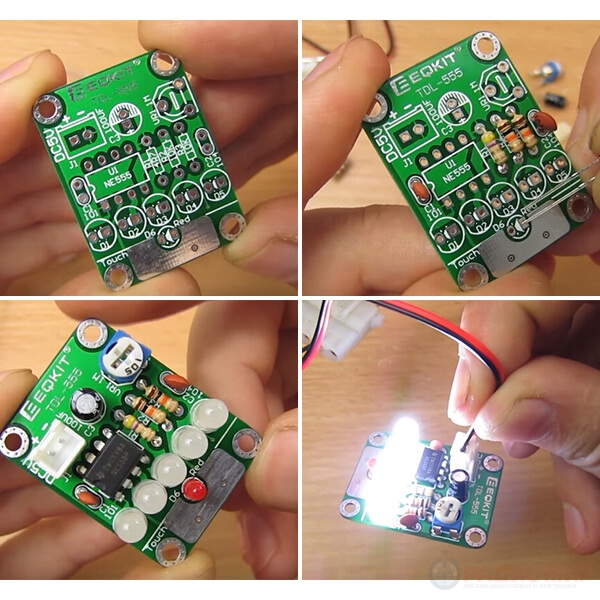

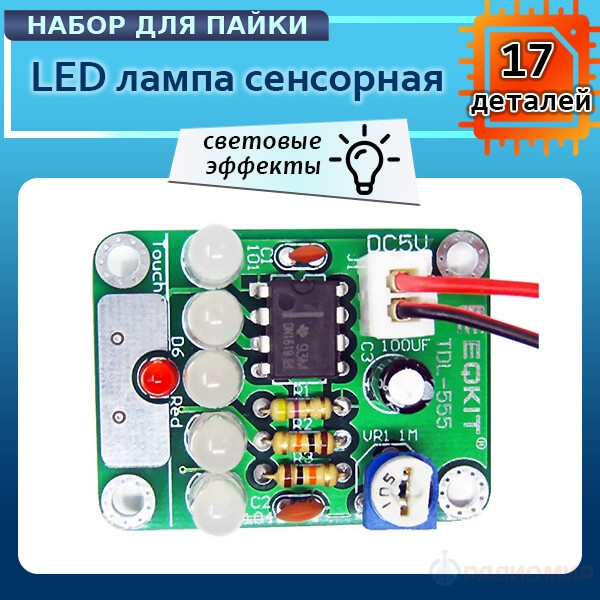

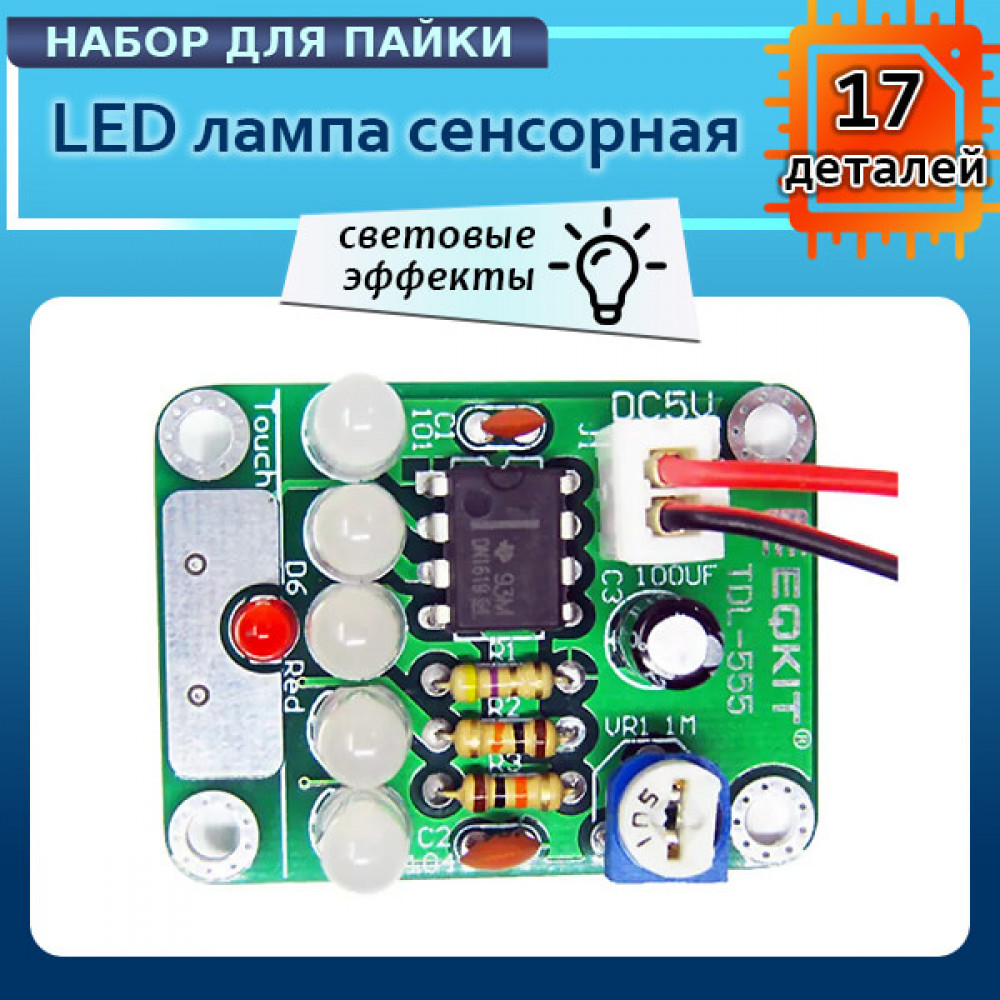

Набор для самостоятельной сборки TDL-555 Touch Delay LED позволяет создать сенсорную светодиодную лампу с функцией задержки выключения. Лампа включается лёгким прикосновением к сенсорной площадке и остаётся включённой от 3 до 130 секунд (время регулируется). После этого свет автоматически гаснет. Отличный проект для обучения пайке и изучения принципов работы сенсорных схем.
Основные характеристики:
- Рабочее напряжение: DC 5V
- Потребляемый ток: ≤ 90 mA
- Ток в режиме ожидания: ≤ 1 mA
- Индикатор ожидания: есть
- Режим запуска: сенсорное касание
- Регулируемая задержка: 3 – 130 секунд
Как это работает:

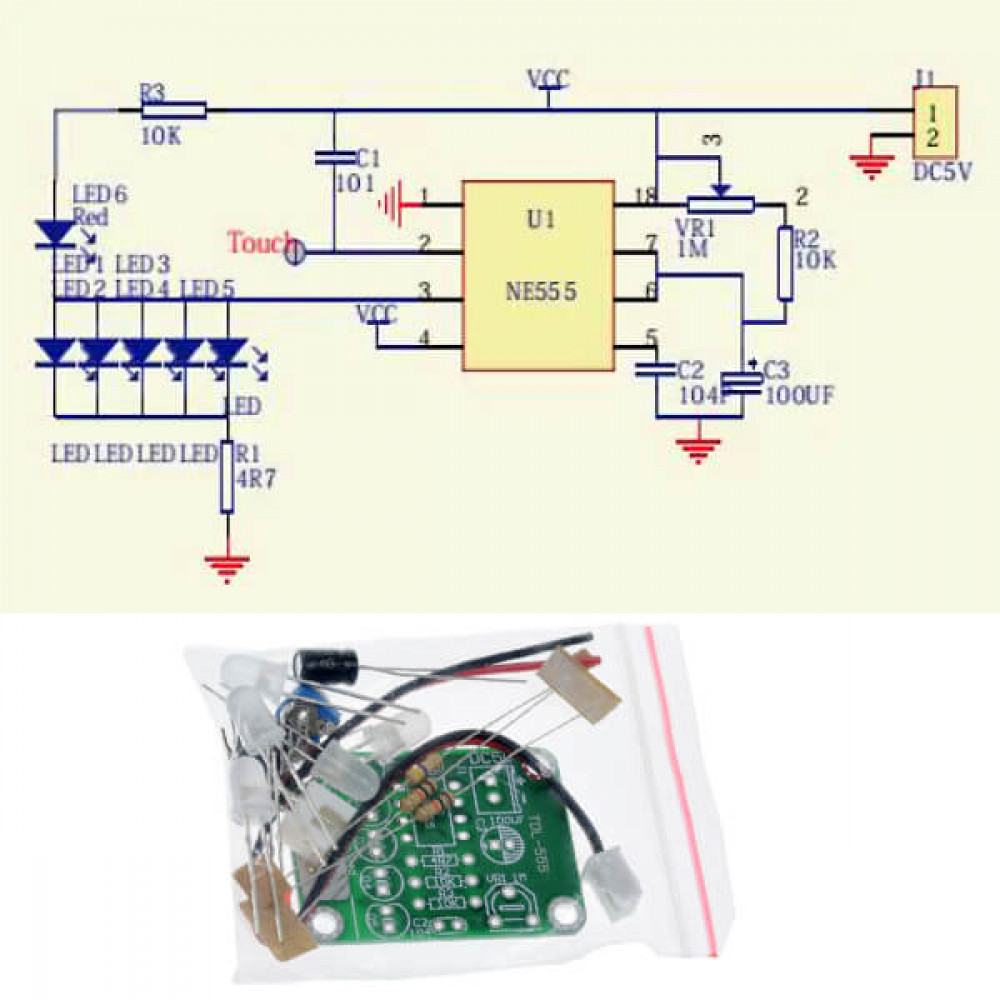

Сердце схемы – таймер NE555. При касании сенсорной площадки он запускает таймер, включающий светодиод. После отпускания лампа остаётся включённой на время, задаваемое RC-цепочкой (резистор + конденсатор). Переменный резистор позволяет легко изменять время задержки. При разряде конденсатора таймер отключает LED.
Важно: не превышайте рабочее напряжение. Если нужно использовать выше 5V, меняйте сопротивление R1 (добавляйте по 10 Ом на каждый дополнительный 1V). Максимальное напряжение питания — 12V.

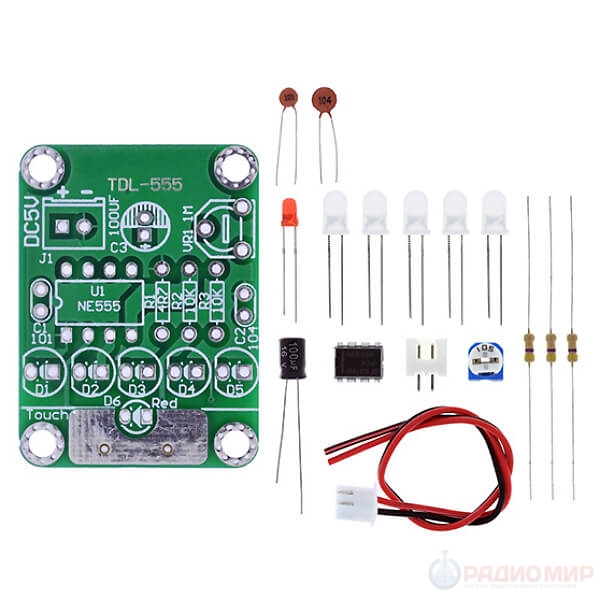

Комплектация:

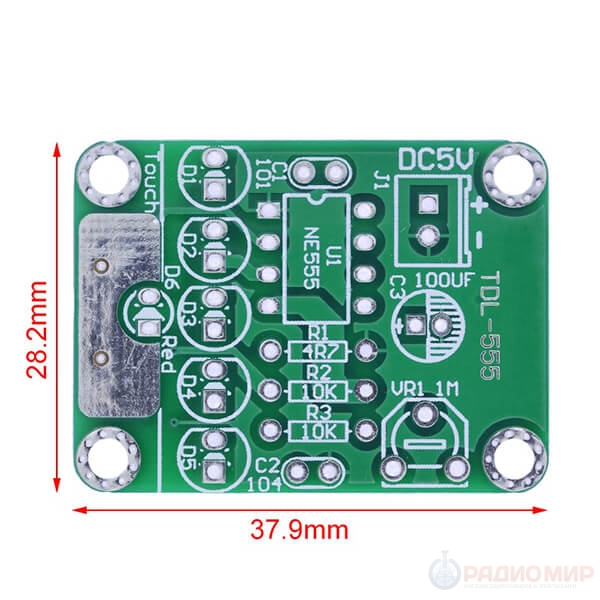

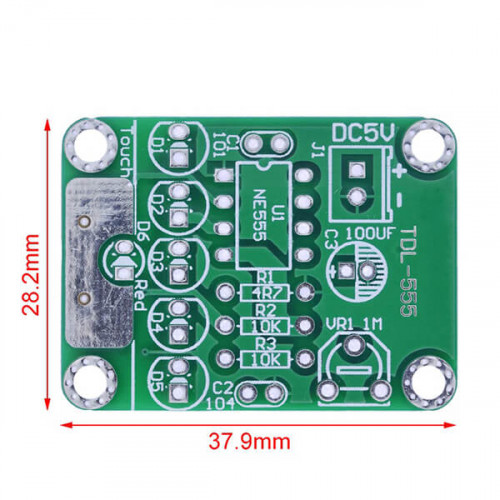

- Печатная плата (PCB) – 1 шт.
- NE555 таймер – 1 шт.
- Светодиод LED – 1 шт.
- Переменный резистор (регулировка времени) – 1 шт.
- Резисторы и конденсаторы – полный набор
- Транзистор – 1 шт.
- Прочие элементы – по схеме
FAQ:
- Можно ли использовать это как ночник? – Да, схема отлично подходит для создания простого сенсорного ночника.
- Как отрегулировать время свечения? – Время задаётся переменным резистором, диапазон 3–130 секунд.
- Можно ли подключить к 12В? – Да, но только при корректировке R1 (увеличение сопротивления на 10Ω за каждый дополнительный вольт).
- Что будет, если перепутать полярность? – Схема может выйти из строя, обязательно соблюдайте правильное подключение питания.
