Набор мигающих LED “Фейерверк” (DIY, 73 светодиода)

Особенности:

• Эффект “взрыва” — свечение от центра к краям
• 73 светодиода (красные и жёлтые)
• Регулировка скорости анимации
• Подходит для начинающих (крупные контактные площадки)
• Параметры компонентов нанесены прямо на плату

Характеристики:

• Питание: DC 4.5–6 В
• Размер платы: 100 × 80 мм
• Вес: ~70 г
• Основа PCB: FR-4 (1.6 мм)
• Регулировка скорости: есть (потенциометр)

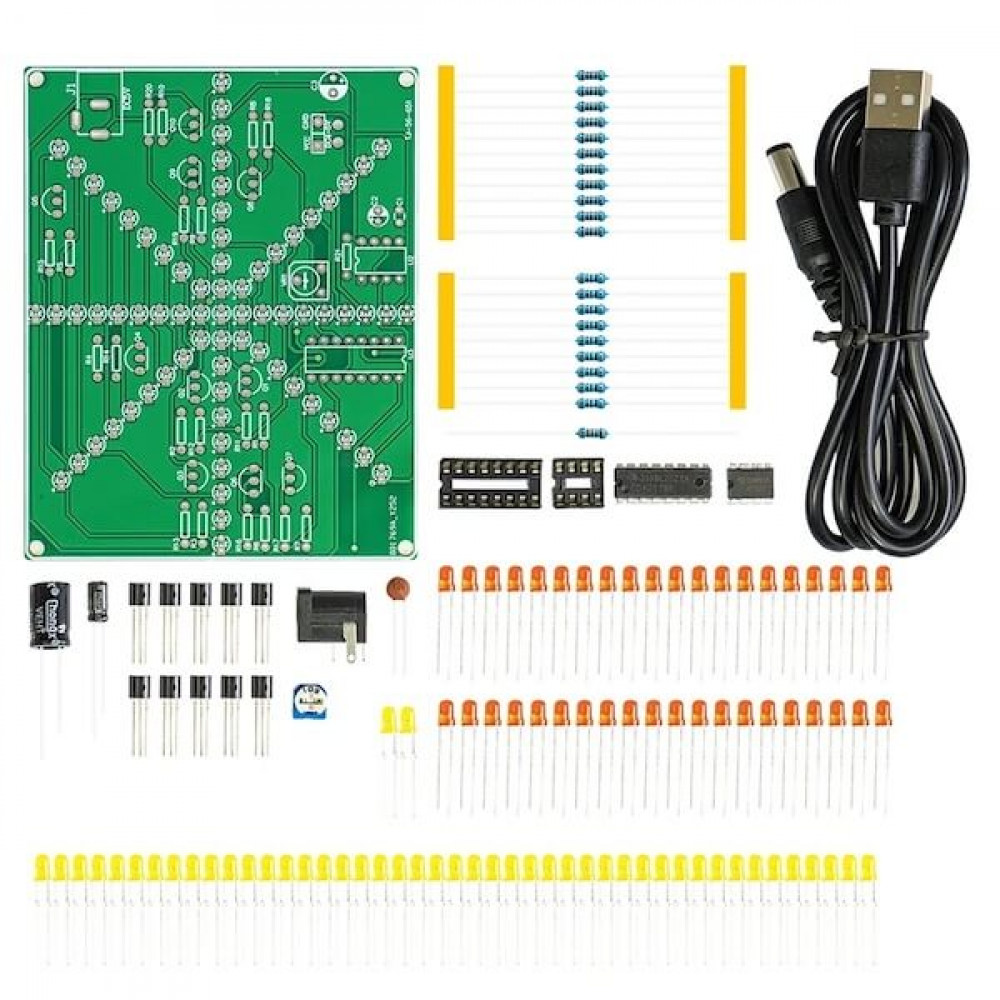

Комплектация:

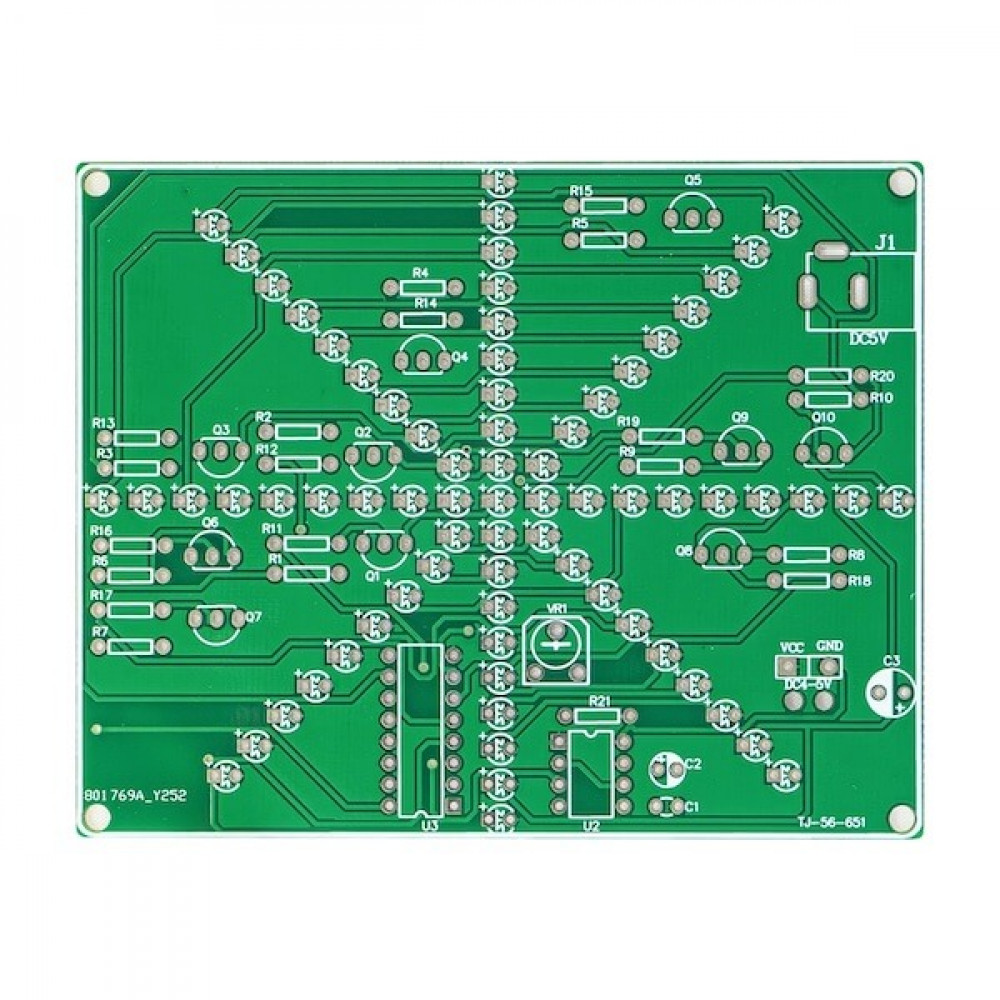

• Печатная плата (PCB)
• Светодиоды:
  • Красные 3 мм — 40 шт (используется 33)
  • Жёлтые 3 мм — 47 шт (используется 40)
• Микросхемы:
  • NE555 (таймер)
  • 16-контактная IC
• Транзисторы 9013 — 12 шт (используется 10)
• Резисторы:
  • 1 кОм — 15 шт (используется 11)
  • 200 Ом — 10 шт (используется 9)
  • 10 кОм — 1 шт
• Конденсаторы:
  • 10µF
  • 220µF
  • 104 (керамический)
• Потенциометр 10K (регулировка скорости)
• Разъём питания DC005
• Кабель USB → DC005

Сборка:

• Требуется пайка всех компонентов
• Начинать с низких элементов (резисторы), затем переходить к высоким
• Соблюдать полярность светодиодов и электролитических конденсаторов
• Обозначения компонентов нанесены на плату

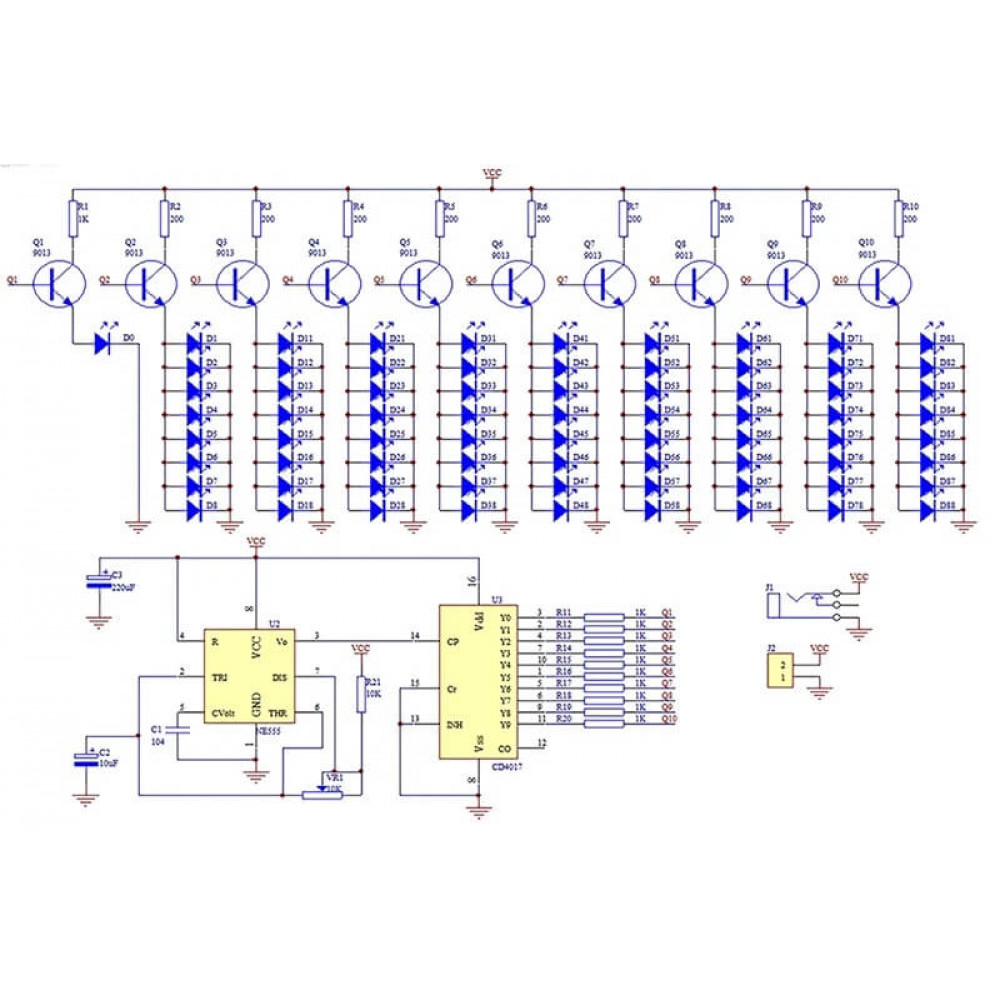

Работа устройства:

• Светодиоды загораются последовательно от центра
• Создаётся эффект “взрыва” или расходящихся волн
• Скорость анимации регулируется потенциометром

FAQ:

• Почему светодиодов больше, чем нужно?
  В комплекте есть запасные элементы на случай ошибок при пайке.
• От чего можно питать?
  От источника 4.5–6 В или через комплектный кабель USB → DC.
• Сложно ли собирать?
  Подходит даже новичкам благодаря крупной плате и маркировке.
• Можно ли изменить эффект?
  Основной эффект фиксированный, но скорость регулируется.
