BD243 Tesla Coil Kit Magic DIY — это компактный набор для самостоятельной сборки катушки Тесла. Устройство способно создавать высокотемпературную плазму, формировать красивые электрические дуги, зажигать люминесцентные лампы на расстоянии.
Данная модель отличается тем, что первичная катушка уже встроена в печатную плату (PCB), что упрощает сборку и повышает эффективность. Конструкция безопасна при правильном использовании, не наносит электротравм, но при прикосновении к разряду ощущается жжение. Может использоваться в учебных проектах, на уроках физики и как эффектный научный реквизит.
Характеристики:
- Входное напряжение: 9–12 В DC (запуск возможен от 9 В, для дуги требуется 12 В).
- Гнездо питания: DC 5.5мм.
- Входной ток: от 1 А (рекомендуется 2 А).
- Элементная база: транзистор BD243C, встроенный радиатор.
Как это работает: Катушка Тесла генерирует высокочастотное переменное напряжение через два связанных резонансных контура. Первичная катушка возбуждает вторичную, создавая электрическое поле, которое формирует плазменную дугу и способно передавать энергию на расстоянии. Это позволяет зажигать лампы и демонстрировать резонанс без прямого контакта.

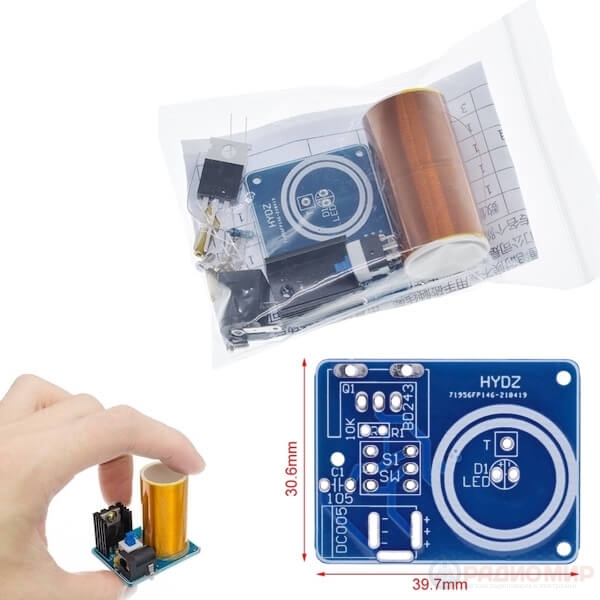

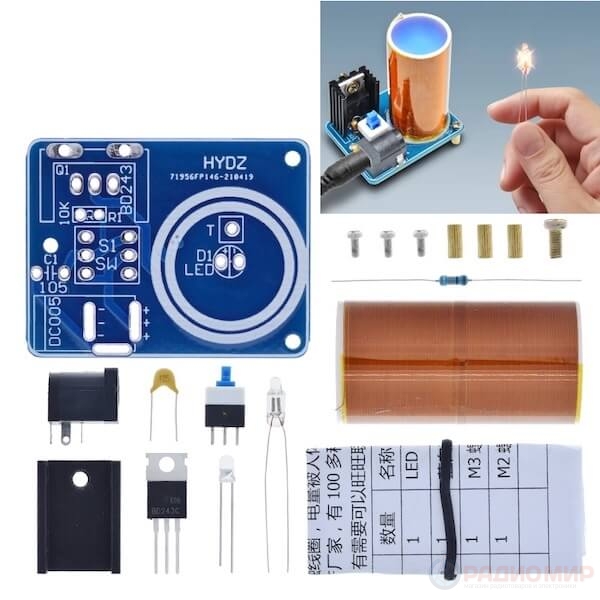

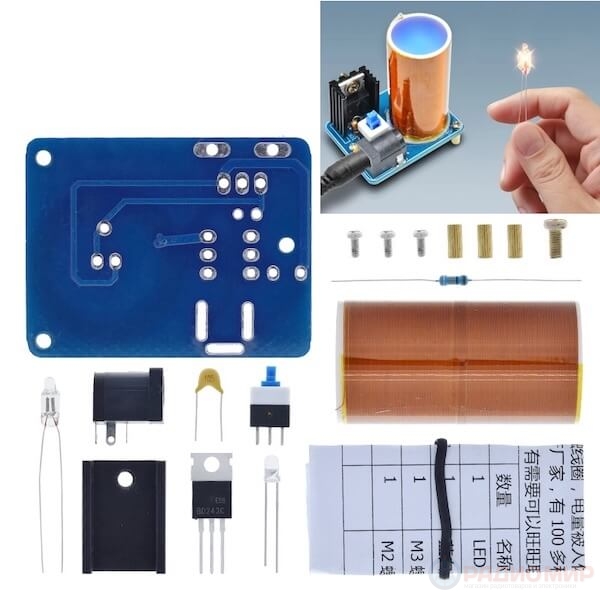

- Печатная плата (PCB Board) — 1 шт.
- Катушка (Coil) — 1 шт.
- Светодиод синий 3 мм — 2 шт.
- Разъём питания DC005 — 1 шт.
- Конденсатор монолитный 105 — 2 шт.
- Самофиксирующаяся кнопка 8×8 мм — 1 шт.
- Резистор 10K — 1 шт.
- Радиатор 15×10×20 мм — 1 шт.
- Винты 3×6 мм — 1 шт.
- Транзистор BD243 — 1 шт.
- Неоновая лампа (Neon Bubble) — 1 шт.
- Винты M2×4 мм — 4 шт.
- Двухсторонние медные стойки M2×7 мм — 4 шт.
Меры предосторожности:
- Не прикасайтесь к дуге — возможен эффект жжения.
- После длительной работы радиатор сильно нагревается — при необходимости используйте кулер.
- Держите предметы и тело на расстоянии не менее 0,5 м от катушки.
- Не размещать рядом мобильные телефоны, MP3 и другие электронные устройства — возможны сбои и повреждения.
- При сборке: 10k резистор монтировать вертикально, конденсатор без полярности, BD243 и радиатор крепить винтом перед пайкой. Короткий конец вторичной катушки припаивать к T4, предварительно сняв изоляцию на 3 мм. Вторичную катушку расположить между белыми кругами и закрепить клеем.
Катушка Тесла (Tesla Coil) — это резонансный трансформатор, работающий по принципу электромагнитного резонанса. Он был изобретён сербско-американским учёным Николой Теслой в 1891 году и используется для получения сверхвысокого напряжения при низком токе и высокой частоте переменного тока.
Конструкция катушки Тесла состоит из двух (иногда трёх) связанных резонансных контуров. Существуют различные варианты исполнения, которые Тесла разрабатывал для своих экспериментов.
Исторически катушки Тесла применялись для демонстрации и изучения электрического освещения, флуоресцентной спектроскопии, получения рентгеновских лучей, исследования явлений высокочастотного переменного тока, электро- и магнитотерапии, беспроводной передачи энергии, а также для передачи и приёма радиосигналов.
FAQ:
В: Можно ли использовать дома?
О: Да, при соблюдении мер безопасности и вдали от чувствительной электроники.
В: Какое питание лучше?
О: Рекомендуется 12 В, 2 А для устойчивой работы и формирования дуги.
В: Можно ли трогать дугу?
О: Нет, несмотря на безопасность по току, прикосновение вызывает жжение.
