| ТипДатчик движения |
Набор охранной сигнализации на базе пироэлектрического инфракрасного датчика (PIR) предназначен для обнаружения движения человека и подачи звукового сигнала тревоги. Датчик работает по принципу измерения уровня инфракрасного излучения, излучаемого живыми существами. Требует самостоятельной сборки (пайка компонентов).
Особенности:
- Датчик движения (PIR) — реагирует на инфракрасное излучение человека
- Звуковая сигнализация (buzzer)
- Регулировка чувствительности и дальности (потенциометр)
- Задержка включения (~2 минуты)
- Задержка отключения (~30 секунд).

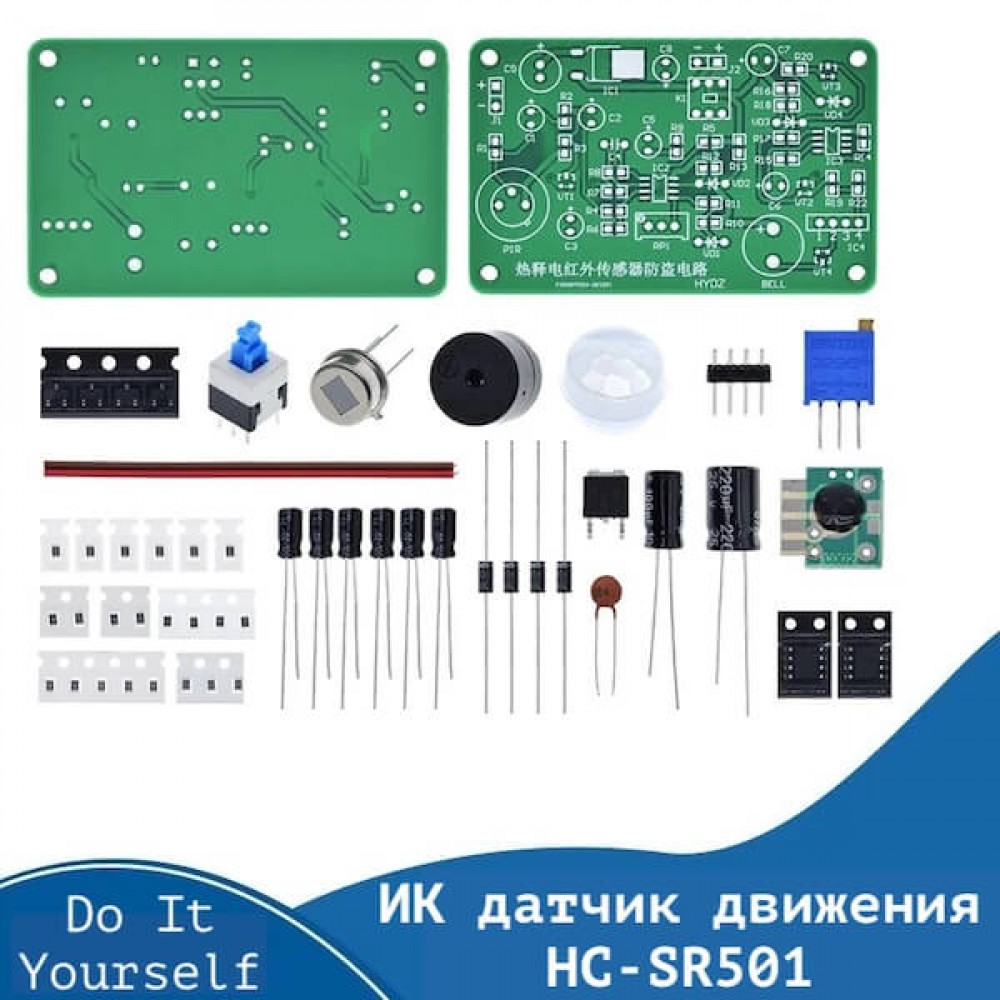

Комплектация:

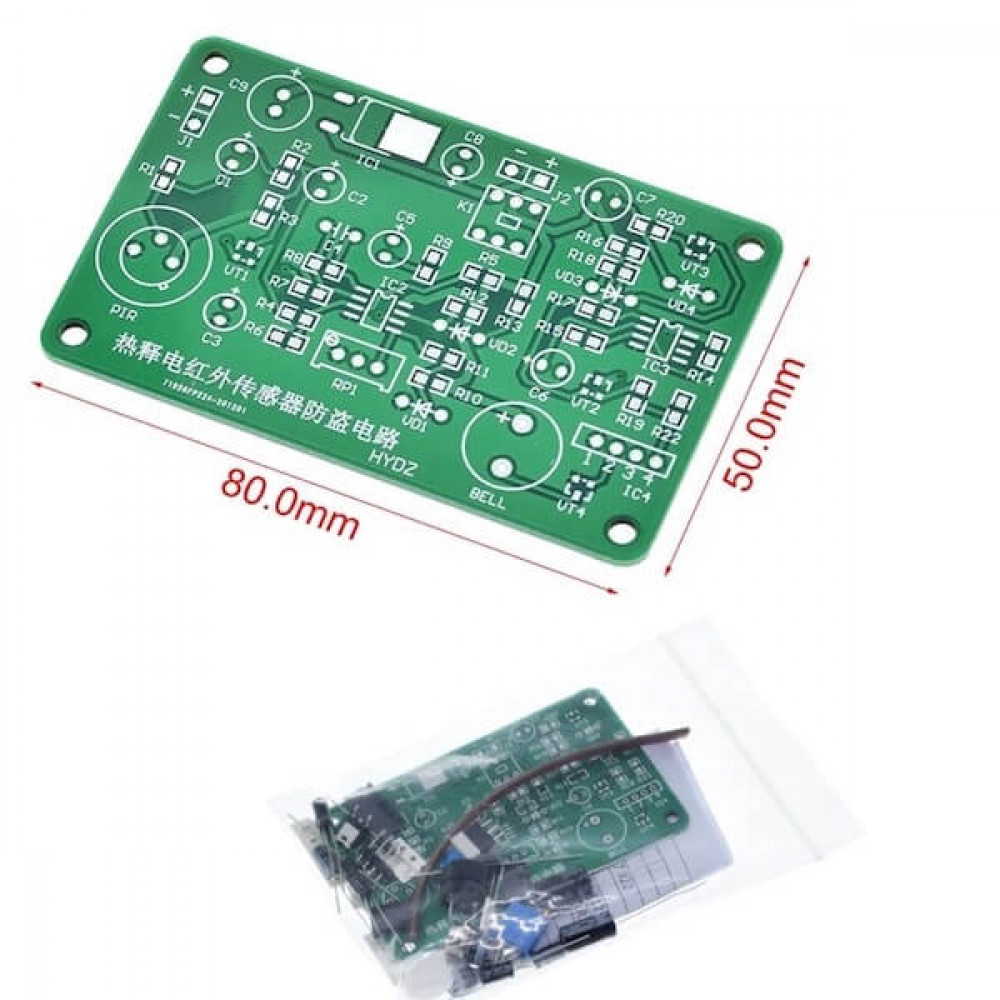

- Печатная плата (PCB)
- PIR датчик с линзой
- Резисторы (различных номиналов, включая 1K, 10K, 100K, 470K и др.)
- Конденсаторы:
- Электролитические: 22µF, 47µF, 100µF, 220µF
- Керамические: 104 и др.
- Транзисторы 8050 (VT1–VT4)
- Диоды 1N4007
- Микросхемы: LM358, LM393, 78M06, C002
- Потенциометр 100K (регулировка чувствительности)
- Переключатель (K1)
- Зуммер (BELL)
- Разъёмы питания.
Особенности работы:
- После включения — задержка ~2 минуты (время на выход)
- После ухода человека — задержка отключения ~30 секунд
- Чувствительность регулируется потенциометром RP1
- Чем ближе объект — тем сильнее сигнал
Сборка и настройка:
- Монтаж выполняется пайкой
- Сначала устанавливаются низкие компоненты, затем высокие
- Соблюдайте полярность электролитических конденсаторов и диодов
- Настройка чувствительности через RP1
- Питание: 6В или 12В (подключение к соответствующим клеммам)
FAQ:
- На каком расстоянии срабатывает датчик?
Зависит от настройки, регулируется потенциометром. - Почему есть задержка после включения?
Это сделано, чтобы успеть покинуть помещение без срабатывания сигнализации. - Входит ли источник питания в комплект?
Нет, блок питания приобретается отдельно. - Можно ли увеличить громкость?
Да, можно частично усилить звук, закрыв отверстия зуммера. - Подходит ли для реальной охраны?
Это учебный и DIY-набор, не профессиональная система безопасности.
Если вы не хотите собирать датчик сами, готовый HC-SR501 можно приобрести здесь: купить
