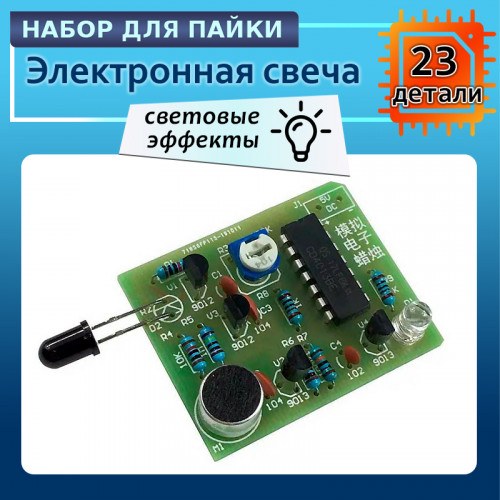

DIY модуль электронной свечи — это увлекательный электронный набор для пайки, который имитирует реальные эффекты зажигания и задувания свечи. Проект основан на логической схеме CD4013 и позволяет собрать функциональную «умную свечу», реагирующую на инфракрасный сигнал и поток воздуха.
- Имитация зажигания свечи (эффект спички)
- Имитация задувания свечи (реакция на воздух)
- Отличный обучающий проект по электронике
Схема построена на D-триггере CD4013, который работает как RS-триггер. При подаче питания формируется импульс сброса, и светодиод остаётся выключенным. При поднесении источника инфракрасного излучения (имитация спички) происходит активация фотодиода, и схема «включает свечу».
После включения состояние сохраняется. Когда пользователь дует в микрофон, звуковой сигнал усиливается транзистором и подаёт импульс сброса, что приводит к выключению светодиода — эффект «задувания свечи».
| Рабочее напряжение | 4.5 – 5.5V DC |
| Материал платы | Стеклотекстолит |
| Микросхема | CD4013 |
| Функции | Зажигание, задувание, световой эффект свечи |
Набор отлично подходит для изучения логических схем, триггеров и транзисторных усилителей. После сборки устройство можно доработать, перенести на универсальную плату и использовать как декоративный или учебный проект.
| Компонент | Описание / Значение | Количество | Обозначение на плате |
|---|---|---|---|
| Резистор 1kΩ | 4 кольца: коричневый, чёрный, красный, золото | — | R8, R9 |
| Резистор 10kΩ | 4 кольца: коричневый, чёрный, оранжевый, золото | — | R1, R4, R6 |
| Подстроечный потенциометр | Регулируемый резистор | 1 | — |
| Керамический конденсатор 102 | — | 1 | C1 |
| Керамический конденсатор 103 | — | 1 | C2 |
| Керамический конденсатор 104 | — | 2 | C3 |
| Транзистор 9012 | PNP транзистор | 2 | Q1, Q3 |
| Транзистор 9013 | NPN транзистор | 2 | Q2, Q4 |
| Резистор 100kΩ | 4 кольца: коричневый, чёрный, жёлтый, золото | 1 | R7 |
| Резистор 1MΩ | 4 кольца: коричневый, чёрный, зелёный, золото | 1 | R5 |
| LED | Цветной светодиод | 1 | D1 |
| Инфракрасный приёмник | IR receiver tube | 1 | HW |
| Микрофон | Электретный микрофон | 1 | MIC |
| Микросхема CD4013 | 14-pin логический триггер | 1 | U1 |
| IC socket 14-pin | Панель для микросхемы | 1 | — |
| Печатная плата (PCB) | Основа для сборки схемы | 1 | — |
Это настоящий огонь?
Нет, это полностью электронная имитация свечи на светодиоде.
Как включается свеча?
С помощью инфракрасного сигнала, имитирующего поднесение «спички».
Как свеча выключается?
При дуновении в микрофон происходит имитация задувания.
Нужно ли паять?
Да, это DIY набор, предназначенный для самостоятельной пайки.
Для кого подходит этот набор?
Для начинающих и любителей электроники, а также для обучения схемотехнике.
-
