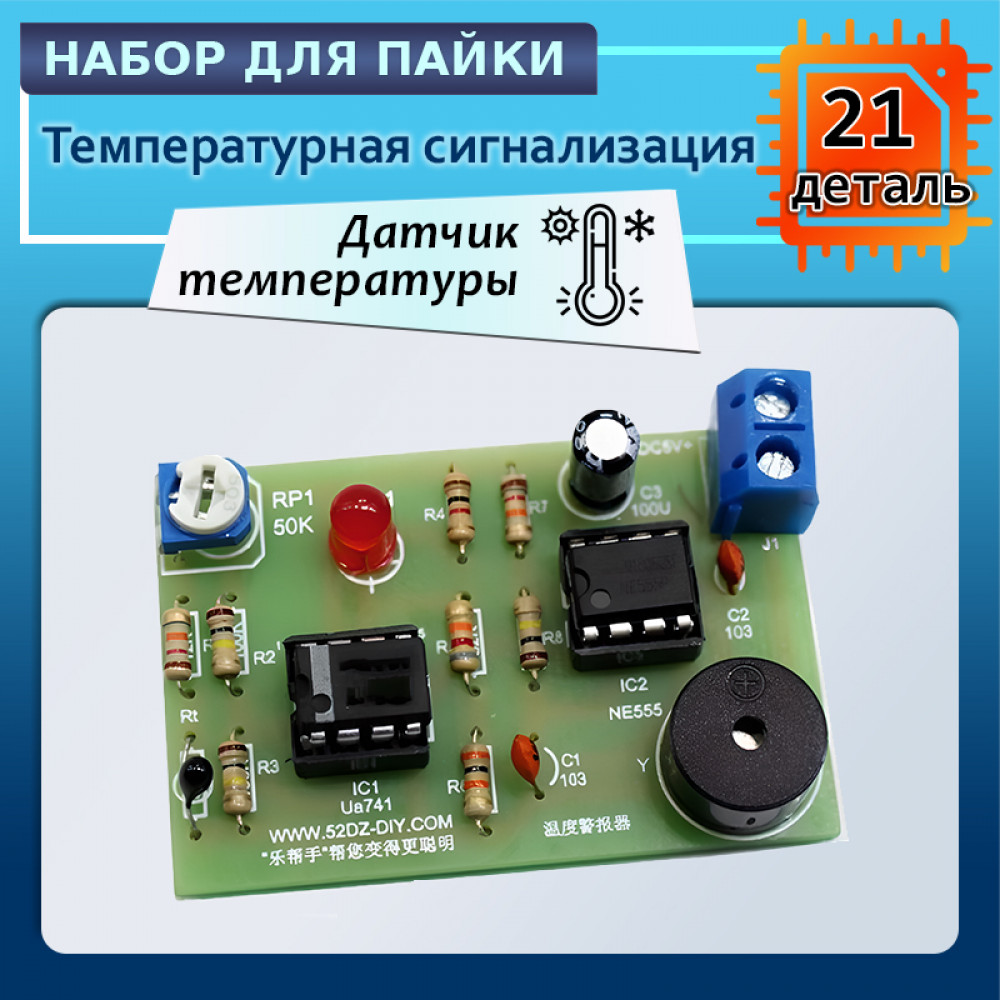

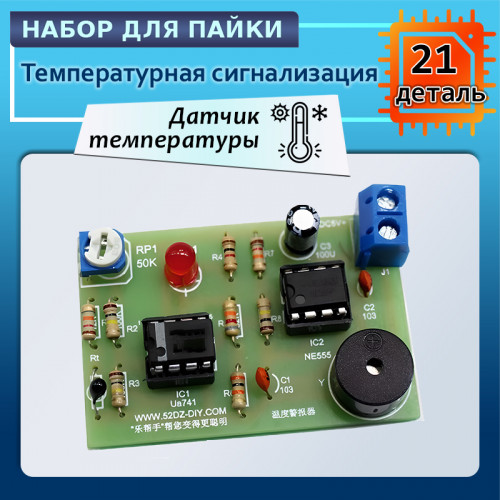

Набор температурной сигнализации со звуковым и световым оповещением - Temperature Buzzer Kit 5V

Как работает модуль

В основе схемы используется терморезистор RT и операционный усилитель UA741. При низкой температуре система находится в режиме ожидания: индикатор показывает нормальное состояние, а зуммер отключен. Когда температура повышается до заданного значения, сопротивление терморезистора изменяется, схема переключается и активирует звуковую сигнализацию.

Регулировочный резистор позволяет изменять порог срабатывания, что делает набор удобным для проведения экспериментов и изучения принципов работы температурных датчиков.

• Питание: DC 5 В

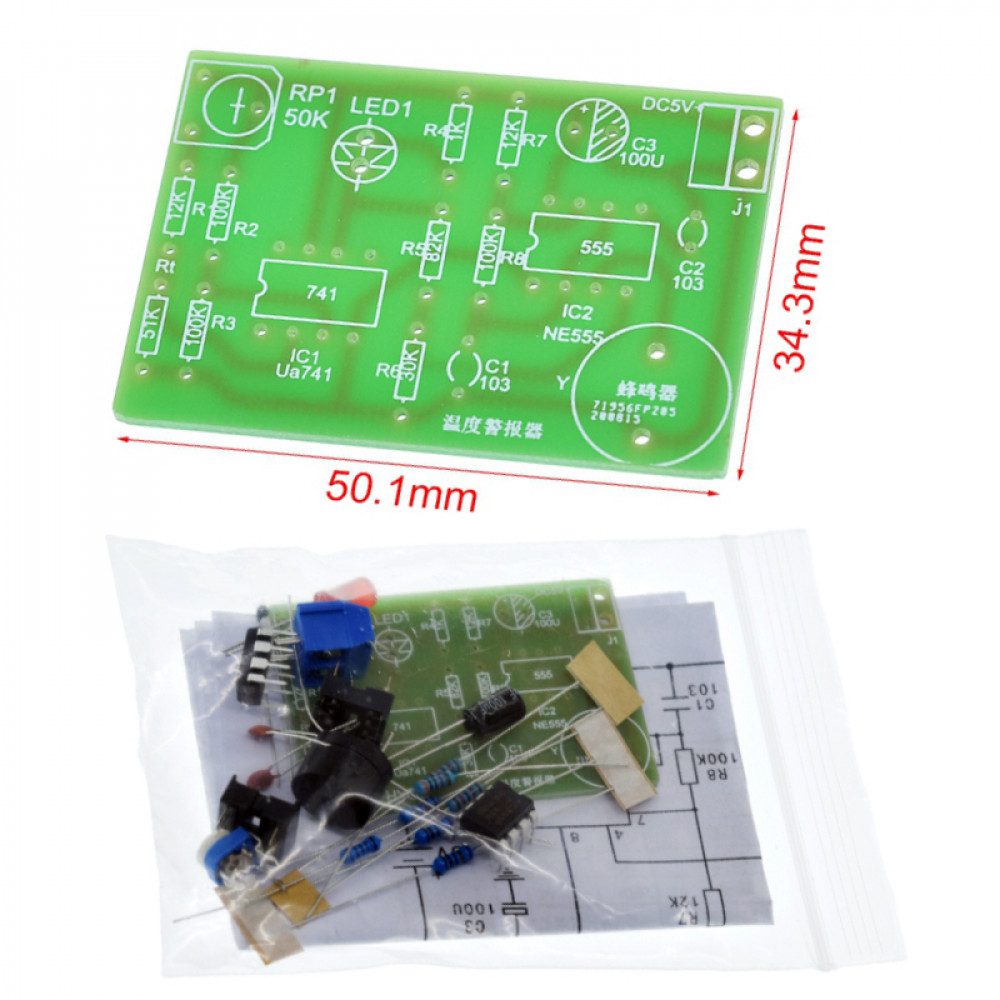

• Размер платы: 50 × 35 мм
• Вес набора: около 10 г
• Материал платы: текстолит PCB

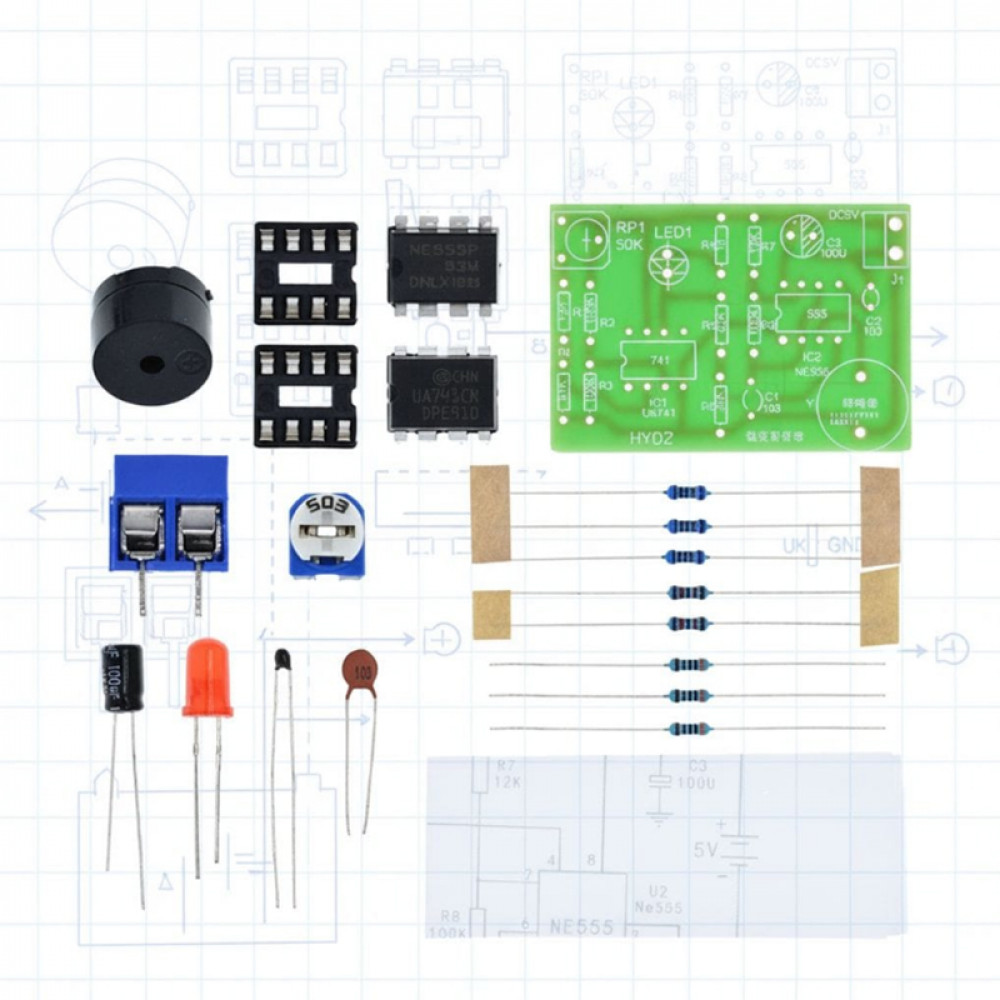

Комплектация

• Печатная плата
• Электронные компоненты
• Терморезистор
• Светодиодный индикатор
• Зуммер
• Резисторы и конденсаторы
• Список компонентов и схема подключения

Особенности сборки

Все компоненты устанавливаются согласно маркировке на печатной плате. Резисторы не имеют полярности, однако их номиналы необходимо внимательно проверить перед пайкой. Электролитические конденсаторы и светодиоды устанавливаются с соблюдением полярности. Неправильное подключение питания может привести к некорректной работе схемы.

FAQ

Можно ли использовать модуль внутри корпуса?
Да, однако терморезистор желательно вывести ближе к зоне измерения температуры для более точного срабатывания.

Насколько быстро реагирует датчик?
Скорость реакции зависит от окружающей среды и расположения терморезистора. При прямом воздействии тепла отклик происходит практически мгновенно.

Можно ли заменить зуммер на внешний сигнализатор?
Да, опытные пользователи могут подключить другой исполнительный элемент с учетом характеристик выходной цепи.

Подходит ли набор для обучения детей?
Рекомендуется для школьников и студентов под контролем преподавателя или взрослых, так как требует навыков пайки.

А можно поподробней как это работает?
Схема построена на операционном усилителе UA741, который используется в качестве компаратора. Резисторы RP1, R1, R2, R3 и терморезистор RT образуют измерительный мост, сравнивающий текущее значение температуры с установленным порогом.

При низкой температуре сопротивление терморезистора RT остается высоким. В этом режиме напряжение на выводе 2 микросхемы UA741 превышает напряжение на выводе 3. Компаратор формирует низкий уровень на выходе (вывод 6), поэтому светодиод LED1 показывает нормальный режим работы, а зуммер остается отключенным.

По мере повышения температуры сопротивление терморезистора уменьшается. Это приводит к изменению напряжения в измерительном мосте и снижению потенциала на инвертирующем входе операционного усилителя. Когда напряжение на выводе 2 становится ниже напряжения на выводе 3, компаратор переключается.

После переключения на выходе микросхемы появляется высокий уровень сигнала. В результате активируется звуковой зуммер и изменяется состояние светодиодного индикатора, что сообщает о превышении установленной температуры.

Подстроечный резистор RP1 позволяет регулировать порог срабатывания сигнализации.
