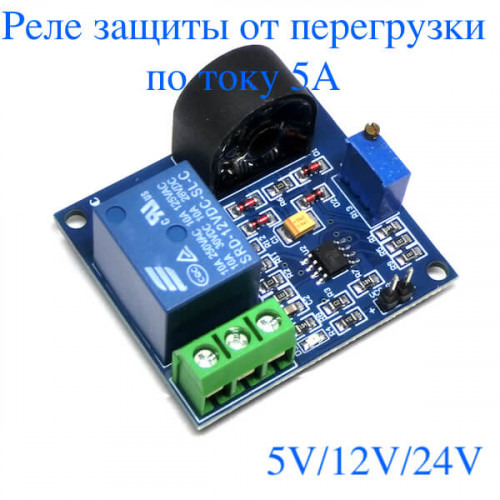

Датчик переменного тока 5А с защитой от перегрузки по току. 5, 12, 24В.
Код товара: LC-5A
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, NFC, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине.
Резерв товара сохраняется в течение 3-х дней.
Получить товар Вы можете в удобное для вас время:
- в рабочие дни с 10 до 19 часов
- в субботу с 10 до 17 часов
- Обращаем Ваше внимание:
- - у нас нет доставки по Екатеринбургу и России
- - у нас нет отправки по почте и транспортными компаниями
Доступны способы оплаты: наличные, банковские карты.
Наличный расчет: заказ оплачивается наличными при получении товара.
Банковской картой: принимаются банковские карты Visa, MasterCard, Maestro, Мир.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по безналичному расчету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

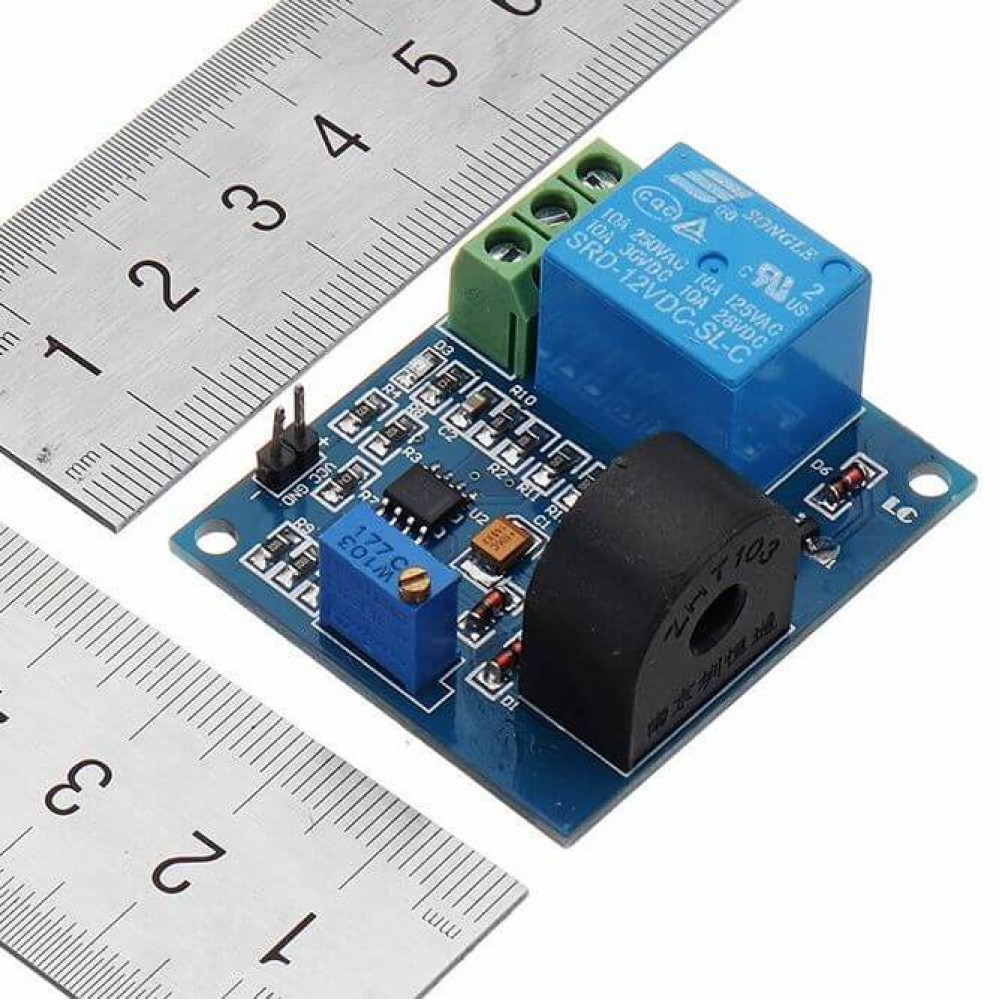

Модуль защиты от перегрузки по току 5А — компактный и недорогой прибор, который позволит проверить силу тока в проводах, а также обеспечит защиту устройств от перегрузки. При достижении необходимого порога по току, срабатывает реле. Порог срабатывания настраивается потенциометром.
Вы можете использовать любой электрический провод, пропустив его через отверстие устройства, чтобы измерить проходящий ток.
Характеристики:
Рабочее напряжение: 5, 12, 24 В постоянного тока (укажите нужное вам напряжение при оформлении заказа).
Рабочий ток: <20 мА
Диапазон рабочих частот: 20 Гц ~ 400 Гц
Диапазон обнаружения тока: AC 0.3 - 5 A
Диаметр провода: 5,2 мм
Монтажное отверстие: диаметр 3 мм
Рабочая температура: -40°C ~ +85°C
Рабочая влажность: 0-95%
Размеры: 38 * 44 мм
Описание:
Питание: VCC: рабочее напряжение положительное; GND: рабочее напряжение отрицательное;
Контакты реле: NO: нормально разомкнутый, замыкается при срабатывании реле, COM: общий, общий контакт; NC: нормально замкнутый, размыкается при срабатывании реле.
! Для корректной работы устройства и настройки предельного значения, модуль необходимо предварительно откалибровать с помощью встроенного потенциометра.
1. Установите потенциометр в точке максимальной токовой защиты, регулировка по часовой стрелке уменьшает ток обнаружения.
2. Измерьте провод через трансформатор тока, подключите VCC и GND к источнику постоянного тока для питания модуля;
3. Отрегулируйте потенциометр, когда вы слышите звук вытягивания реле (можно измерить с помощью мультиметра COM и NO, включен ли он, если он подключен к реле, активирован), затем уменьшите или отключите ток, протекающий через если в это время реле отключается, когда была обнаружена точка защиты от перегрузки по току (для измерения мультиметром используйте COM и NC)
4. При уменьшении или отключении тока, протекающего через провод, реле не отпускается, по-прежнему необходимо будет продолжать регулировать потенциометр, чтобы найти точку защиты от перегрузки по току.
Примечание:
Контролировать можно только переменный ток.
| Основные характеристики | |
| Особенности модуля | Устройство на базе реле |
