| Особенности модуляДисплей |

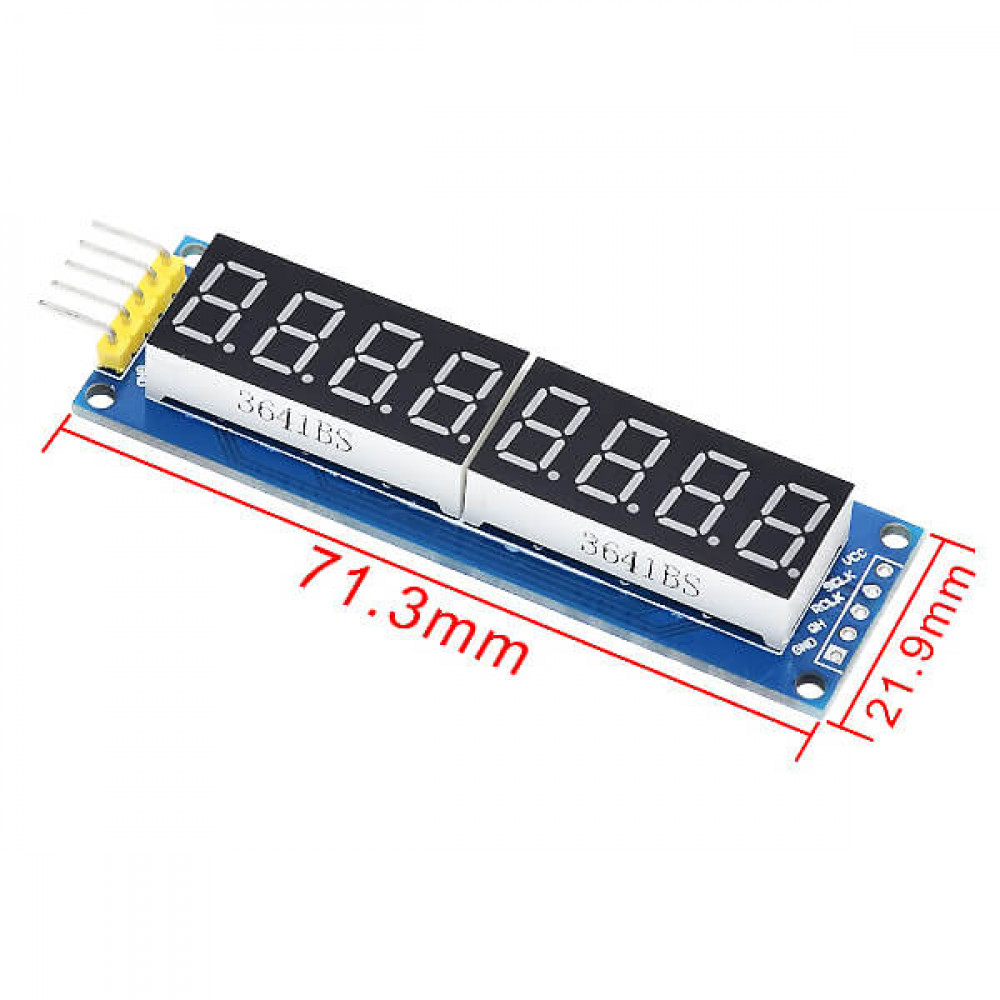

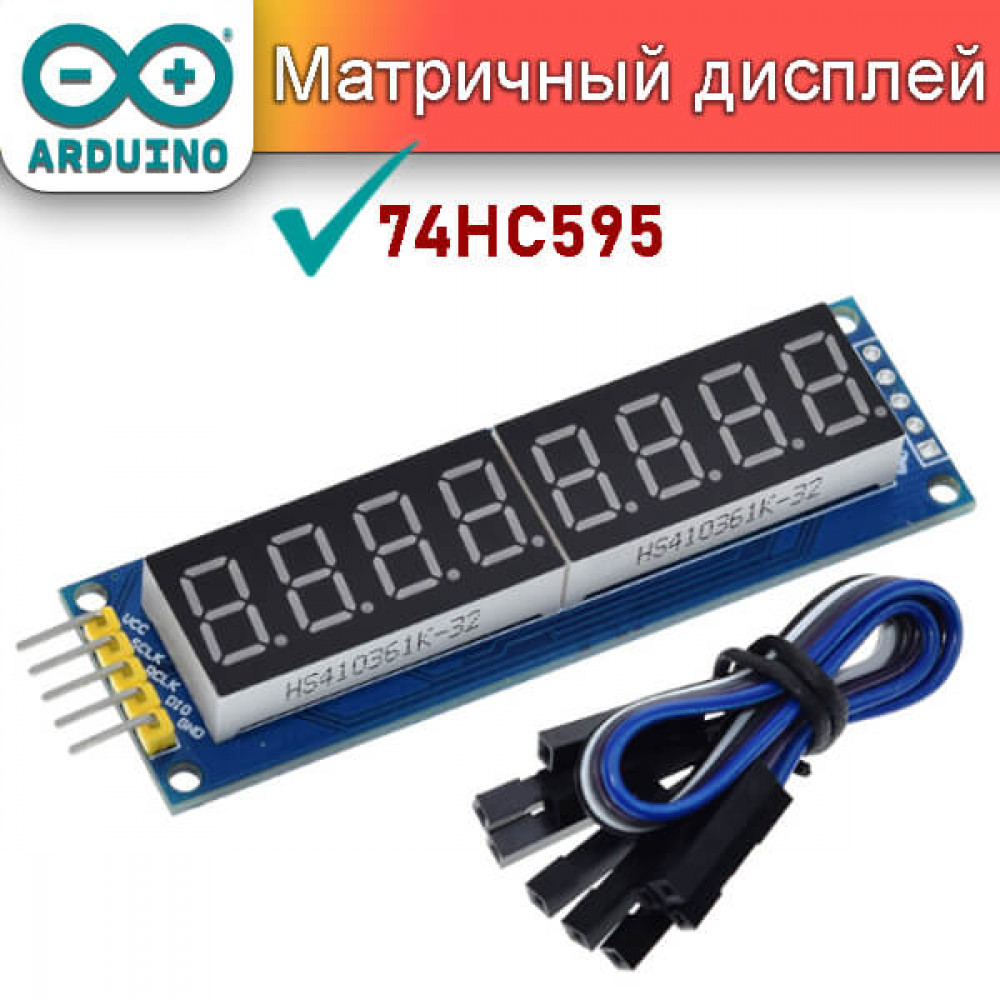

Модуль 74HC595 CWG 8-Digit предназначен для управления 8-разрядным светодиодным индикатором с использованием двух сдвиговых регистров 74HC595. Подходит для Arduino, микроконтроллеров и различных DIY электронных проектов.
Управление осуществляется всего по трем линиям ввода/вывода (IO), что позволяет экономить пины микроконтроллера. Модуль использует динамическое сканирование индикатора для отображения чисел и символов.
Преимущества
- Управление всего по 3 IO линиям
- 8-разрядный LED индикатор
- Работа от 3.3В и 5В
- Два драйвера 74HC595
- Подходит для Arduino и ESP
- Низкое энергопотребление
- Компактный размер
- Простое подключение
Технические характеристики
| Тип модуля | LED Display Control Module |
| Драйвер | 2 × 74HC595 |
| Тип индикатора | 8-разрядный семисегментный |
| Размер индикатора | 0.36" |
| Тип индикатора | Common Anode |
| Цвет индикации | Красный |
| Рабочее напряжение | 3.3–5В |
| Интерфейс управления | 3 IO линии |
| Принцип работы | Динамическое сканирование |
Подключение
- VCC → 3.3В или 5В
- GND → Земля (GND)
- SCLK → Тактовый сигнал
- RCLK → Сигнал защелки
- DIO → Линия передачи данных
