Набор CNC Shield v3 + DRV8825 + Arduino Uno R3 CH340 — Комплект управления для ЧПУ станков и 3D-принтеров

Набор CNC Shield v3 + DRV8825 + Arduino Uno R3 CH340 — Комплект управления для ЧПУ станков и 3D-принтеров
В наличии 1280 1 280 р.
Доступность: В наличии
Код товара: GH091, GH-091
Только самовывоз из магазина
  • Доставка и отправка не осуществляются.
Банковские карты, наличные
  • По расчетному счету с организациями не работаем.
  1. Оформите заказ на сайте.
  2. Получите подтверждение заказа на Ваш электронный адрес.
    Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ.
  3. Заберите заказ в магазине в удобное для Вас время.
    Резерв товара сохраняется в течение 3-х дней.
    Обращаем Ваше внимание:
  • - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
  • - только самовывоз
Оплата покупки производится при получении заказа в магазине.

Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.

Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.

Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

Набор Arduino Uno + CNC Shield v3 + 4x DRV8825 драйвера. Комплект для управления шаговыми двигателями и построения 3D-принтеров, граверов, станков с ЧПУ.
Комфортные цены
Внимательный сервис
Самовывоз
Теги: Arduino UNO R3

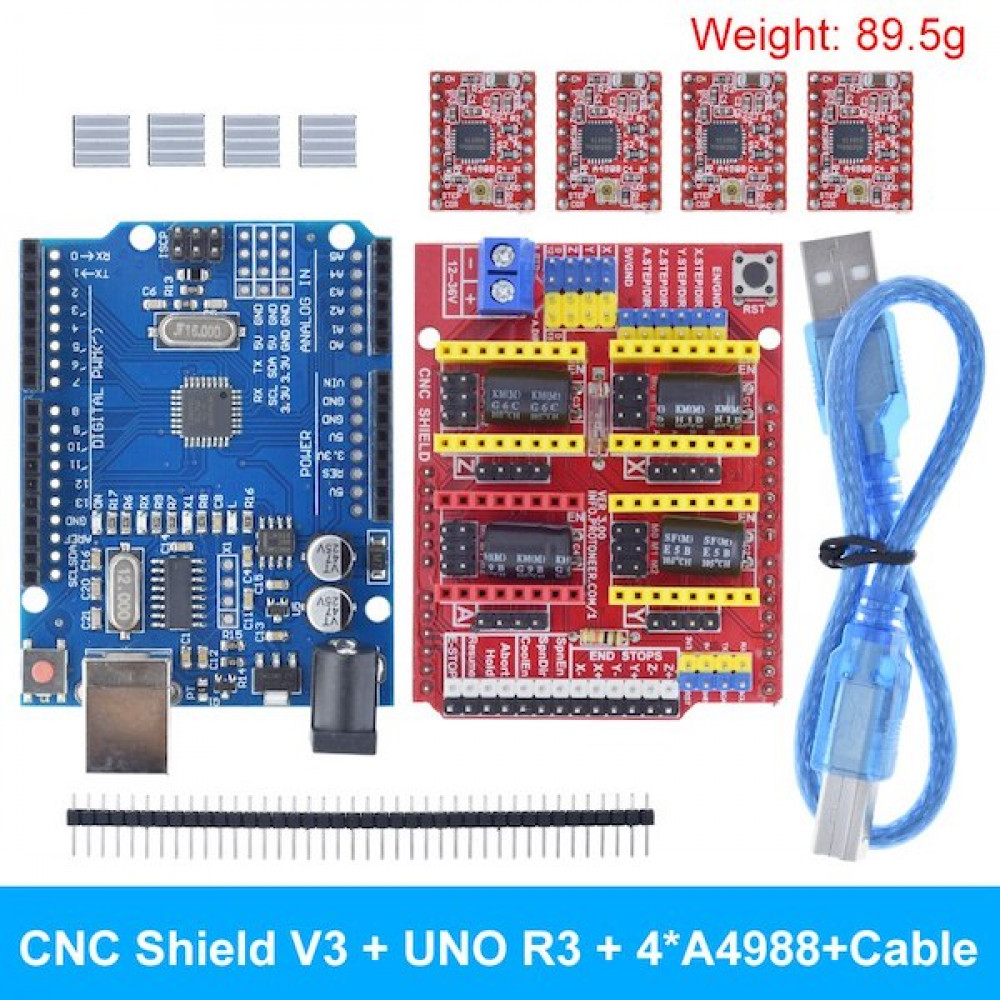

Готовый набор электроники на базе Arduino Uno и платы расширения CNC Shield v3.0 для создания и управления различными ЧПУ-устройствами: 3D-принтерами, фрезерными и гравировальными станками, лазерными граверами, плоттерами и другими CNC-машинами.

Плата совместима с прошивкой GRBL и стандартными G-кодами, может работать автономно или управляться через USB с компьютера.

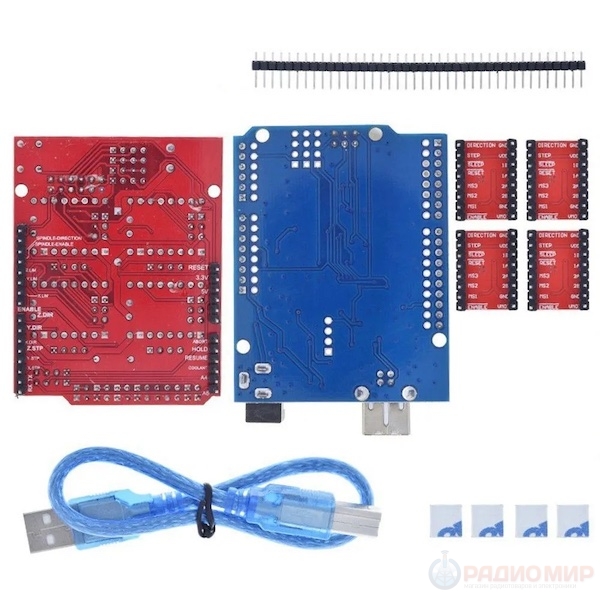

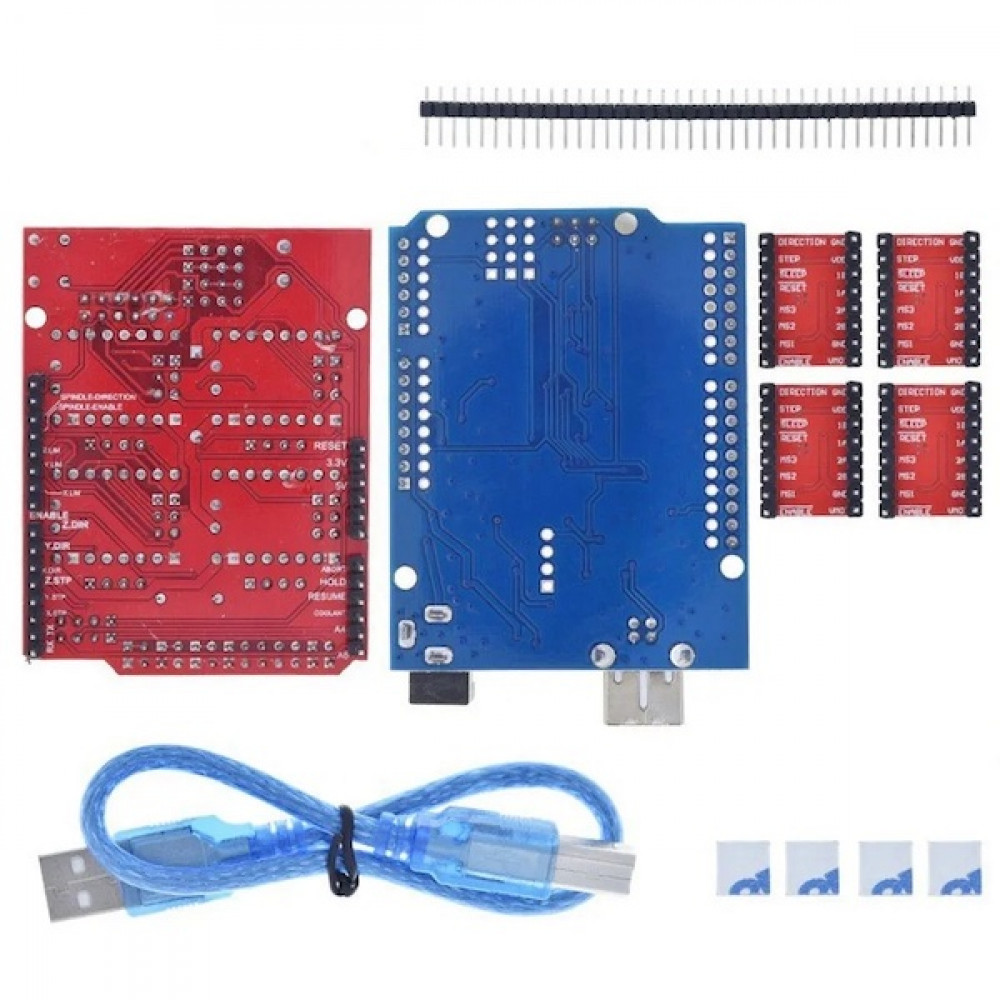

Состав комплекта и описание компонентов.

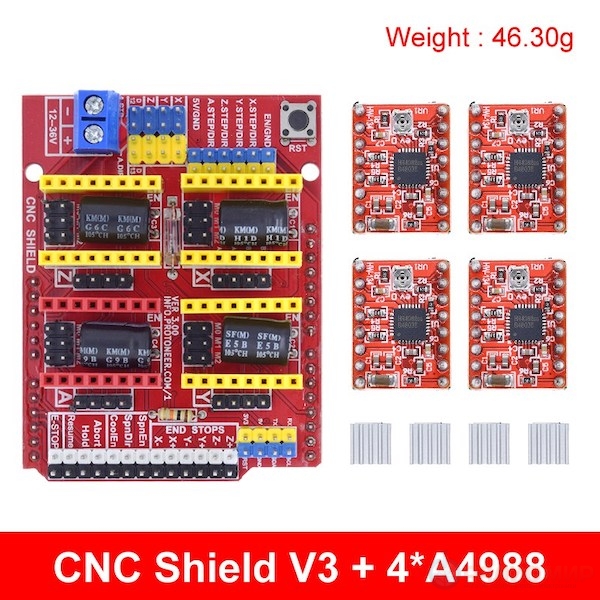

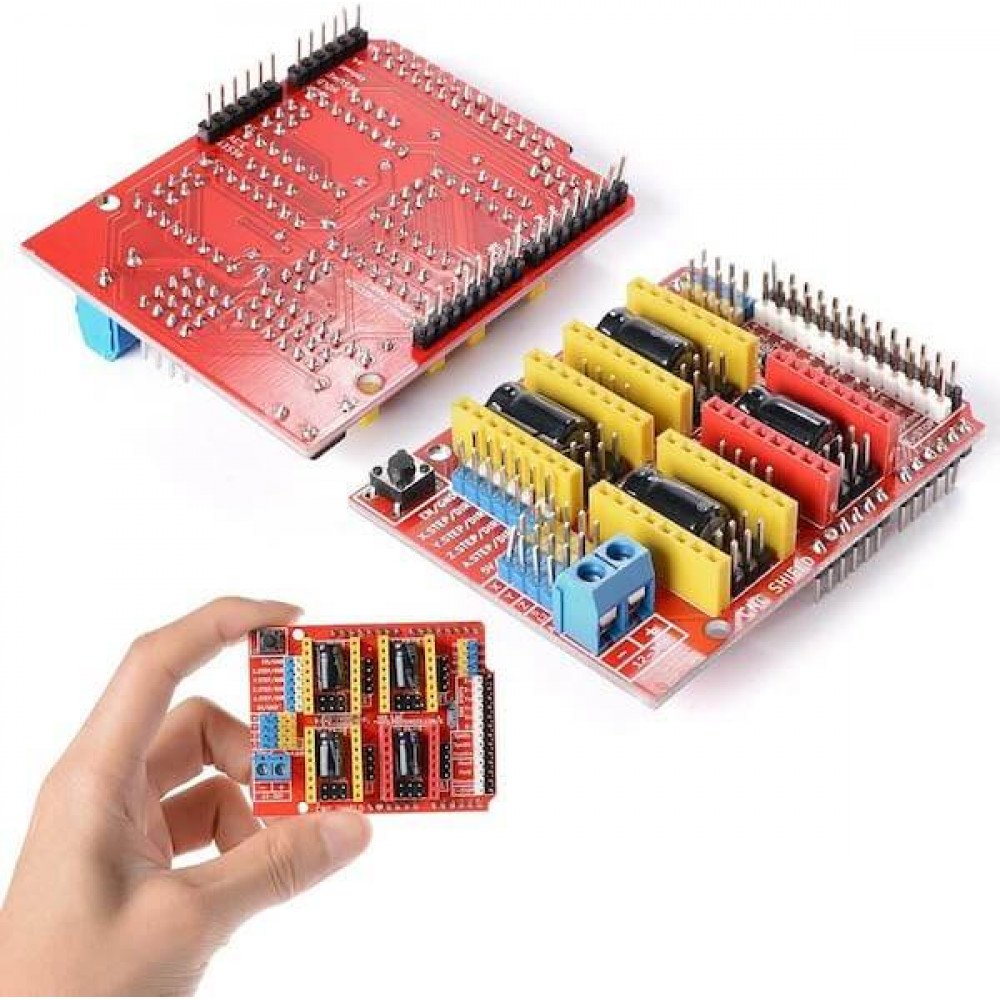

1. CNC Shield v3.0
Плата расширения для Arduino Uno, предназначенная для управления четырьмя шаговыми двигателями по осям X, Y, Z и A. Позволяет подключать до 6 концевых выключателей, управлять шпинделем и охлаждением. Имеется функция параллельного подключения двигателей на одну ось,  (например, два мотора на ось Y), что удобно для портальных конструкций.

  • Напряжение питания логической части 5 В
  • Напряжение питания силовой части 12 – 36 В
  • Драйверы A4988 или DRV8825 и др.
  • Интерфейсы UART, I2C
  • Прошивка Arduino GRBL

2. Arduino Uno R3 (CH340)
Контроллер Arduino Uno R3 с чипом CH340. Работает как управляющее ядро системы, поддерживает работу с прошивкой GRBL. Подключается к ПК по USB или может работать автономно при наличии прошивки и SD-модуля (при необходимости).

3. Драйверы шаговых двигателей A4988 (4 шт.)
Модули управления шаговыми двигателями с высоким током и разрешением. Обеспечивают плавную и точную работу шаговых моторов благодаря поддержке до 1/16 микрошага. В комплекте радиаторы для охлаждения.

4. USB-кабель для программирования.

 Инструкция по подключению (скачать)

Советы по установке и настройке DRV8825 на CNC Shield v3.0

  • Установка: Вставьте модули DRV8825 в соответствующие слоты (X, Y, Z, A) на CNC Shield. Совпадение направлений важно: убедитесь, что GND и VMOT совмещаются с обозначениями на плате.
  • Настройка microstepping: Установите перемычки (джемперы) под каждым драйвером — 1, 2 или 3 перемычки для 1/2, 1/4, 1/8, 1/16, 1/32 шага. Для 1/32 шага — все три джемпера должны быть установлены.
  • Охлаждение: Обязательно наклейте радиаторы (входят в комплект) на чипы DRV8825. При длительной работе рекомендуется использовать вентилятор.
  • Настройка тока: Перед первым включением настройте ток на драйверах, вращая подстроечный резистор (Vref) — ориентируйтесь на характеристики ваших шаговых моторов.
  • Важно: Никогда не вставляйте или не вынимайте драйверы при подаче питания!
Основные характеристики
