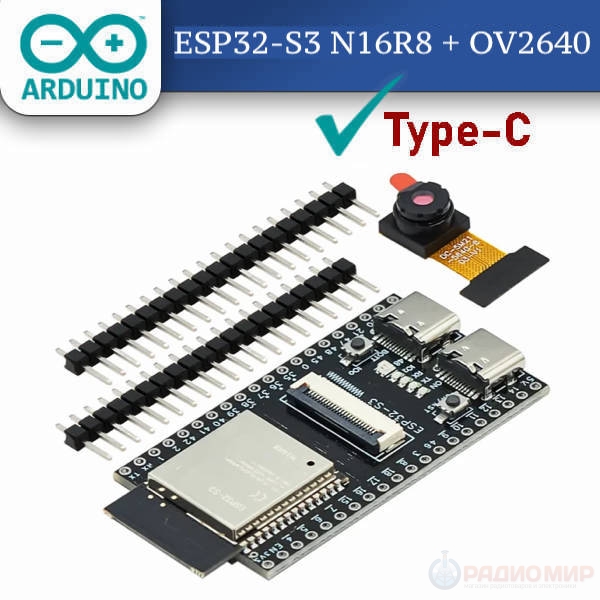

Плата разработчика ESP32-S3 с камерой OV2640 (Wi-Fi, Bluetooth 5, AI)

Технические харктеристики:

• Процессор: двухъядерный Xtensa LX7, до 240 МГц (улучшен по сравнению с LX6)
• Память: 512 КБ SRAM + 8 МБ PSRAM
• Flash: 8 МБ
• Камера: 2 Мп OV2640, разрешение до 1600x1200, подключена через интерфейс DVP
• Wi-Fi: 802.11 b/g/n (2.4 ГГц)
• Bluetooth: 5.0 + BLE
• AI-ускорение: поддержка SIMD, векторных инструкций и выделенного DSP-блока
• Интерфейсы: GPIO, SPI, I2C, UART, ADC, PWM, USB OTG и др.
• Питание: от USB Type-C
• Разъём под microSD: да
• Логический уровень: 3.3 В

Основные особенности:

• Wi-Fi + Bluetooth 5.0: Поддержка 2.4 ГГц Wi-Fi (802.11 b/g/n) и Bluetooth Low Energy (BLE), включая BLE Mesh. Уверенная работа даже при высоких температурах.
• AI-ускорение: Векторные инструкции оптимизированы для нейросетевых вычислений и цифровой обработки сигналов. Использование библиотек ESP-DSP и ESP-NN позволяет реализовать проекты с распознаванием изображений и голосом.
• Камера OV2640: Разрешение до 2 Мп, подходит для видеопотоков и распознавания лиц.

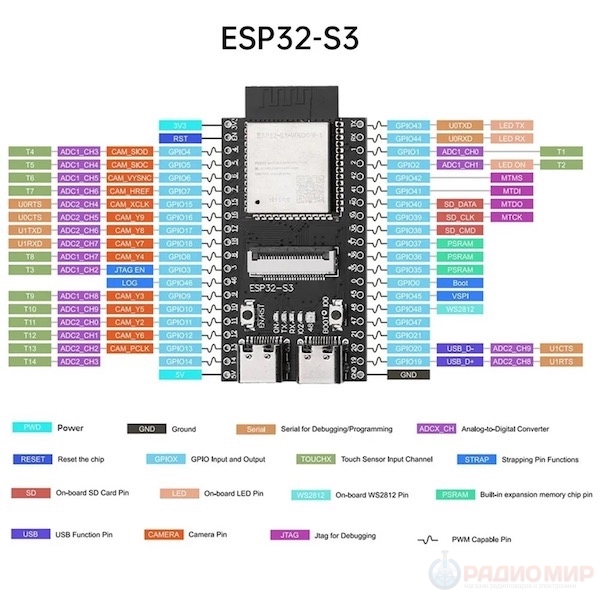

• Гибкий ввод-вывод: До 45 программируемых GPIO, включая сенсорные. Интерфейсы: SPI, UART, I2C, I2S, PWM, ADC, SD/MMC и др.
• Энергосбережение: Встроенный ULP-сопроцессор и поддержка глубокого сна. Подходит для автономных устройств с питанием от батареи.
• Безопасность: Аппаратное шифрование Flash (AES-XTS), безопасная загрузка, HMAC, цифровые подписи и модуль World Controller для изоляции выполнения.
• Программная поддержка: Полная совместимость с ESP-IDF, Arduino IDE и MicroPython. Надёжная среда для разработки с миллионами готовых решений.

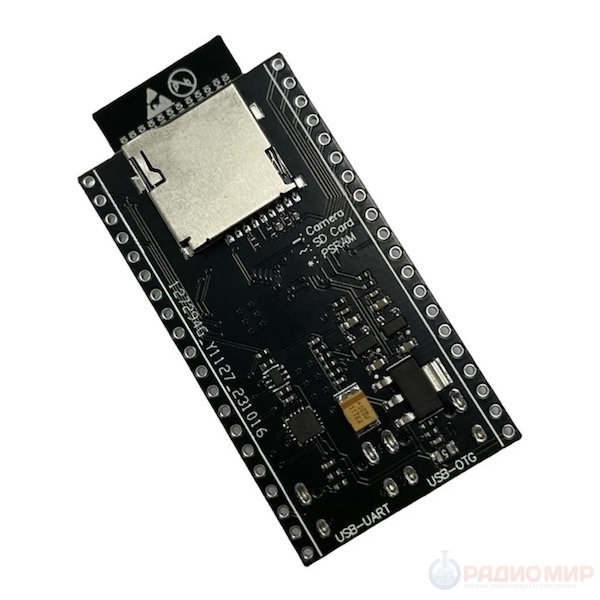

• Подключение: USB Type-C, слот под microSD-карту.

Чем отличается от других плат ESP32:

• AI-функции: ESP32-S3 — единственная в линейке с векторными инструкциями для ИИ и работы с нейросетями.
• Поддержка BLE 5 и Mesh: Новейшая версия Bluetooth, отсутствующая у большинства ESP32.
• Большее количество GPIO: До 45 пинов, включая поддержку сенсорного ввода.
• Современные интерфейсы: USB-OTG, расширенные периферийные возможности, повышенное быстродействие.
• Оптимизация под визуальные задачи: Встроенная камера + библиотеки обработки изображений (ESP-WHO).

---

Документация

• ESP32-S3 Datasheet (официальный PDF)
• ESP-IDF Documentation for ESP32-S3

---

FAQ — Часто задаваемые вопросы:

Поддерживает ли эта плата Arduino IDE?

Да, вы можете использовать Arduino IDE с установленным ядром ESP32-S3. Также доступны примеры с работой камеры.

Можно ли прошивать через USB Type-C без внешнего программатора?

Да, на плате установлен встроенный USB-UART преобразователь. Достаточно просто подключить к ПК по USB.

Для чего нужна камера OV2640?

Она используется для видеонаблюдения, распознавания лиц, QR-кодов и других визуальных задач. Можно передавать поток видео по Wi-Fi.

Чем ESP32-S3 отличается от обычной ESP32?

ESP32-S3 быстрее, имеет поддержку AI, Bluetooth 5.0, больше GPIO и улучшенную безопасность. Это современная замена базовой ESP32.

Зачем на плате два USB-порта?

Один порт используется для прошивки и отладки, второй может быть подключен к USB-устройствам (например, флешке, клавиатуре) — он поддерживает режим USB-OTG, что расширяет возможности платы.

Для чего нужны кнопки на плате?

На плате есть две кнопки: "BOOT" (загрузка) и "RESET" (перезагрузка). BOOT может использоваться для перевода устройства в режим загрузки прошивки, а RESET — для перезапуска микроконтроллера.
