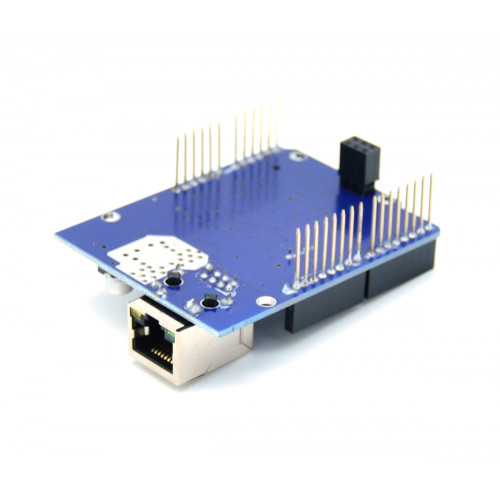

Плата расширения W5100 для Аrduino

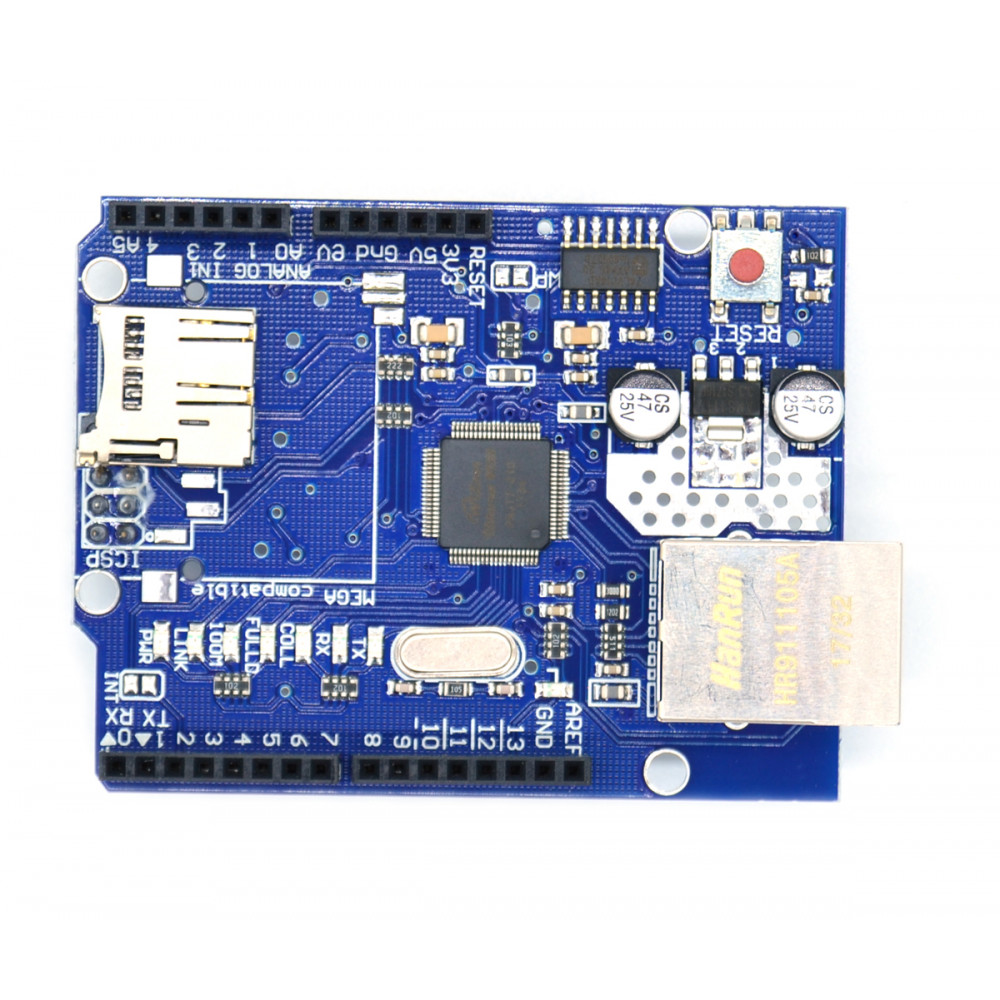

Ethernet shield W5100 служит для подключения микроконтроллера Arduino к сети Ethernet через кабель TCP/IP и соединения с интернетом. Содержит гнездо для установки карты  microSD, благодаря чему данные о работе системы, в которую входит Ethernet шилд W5100, записывается на карту microSD и считываются с нее. Имеется  кнопка сброса.

Соединение с сетью происходит с помощью разъема RJ45. Внутри разъема расположены трансформаторы для гальванической развязки устройства от сети. Используя модуль можно организовать сервер, хранящий данные на карте памяти. Основа устройства – микросхема W5100 фирмы Wiznet. Микросхема аппаратно реализует следующие протоколы транспортного, сетевого и канального уровней: TCP, UDP, IPv4, ICMP, ARP, IGMP и MAC. Есть аппаратная поддержка протокола PPPoE (Point-to-point over Ethernet) с PAP/CHAP протоколами аутентификации, что позволяет осуществлять удаленное подключение встраиваемого устройства к провайдеру через простой и дешевый DSL-модем, работающий в мостовом (bridge) режиме и не имеющий собственной аппаратной поддержки PPPoE. Данные Ethernet и microSD карты передаются на плату микроконтроллера Arduino через интерфейс SPI.

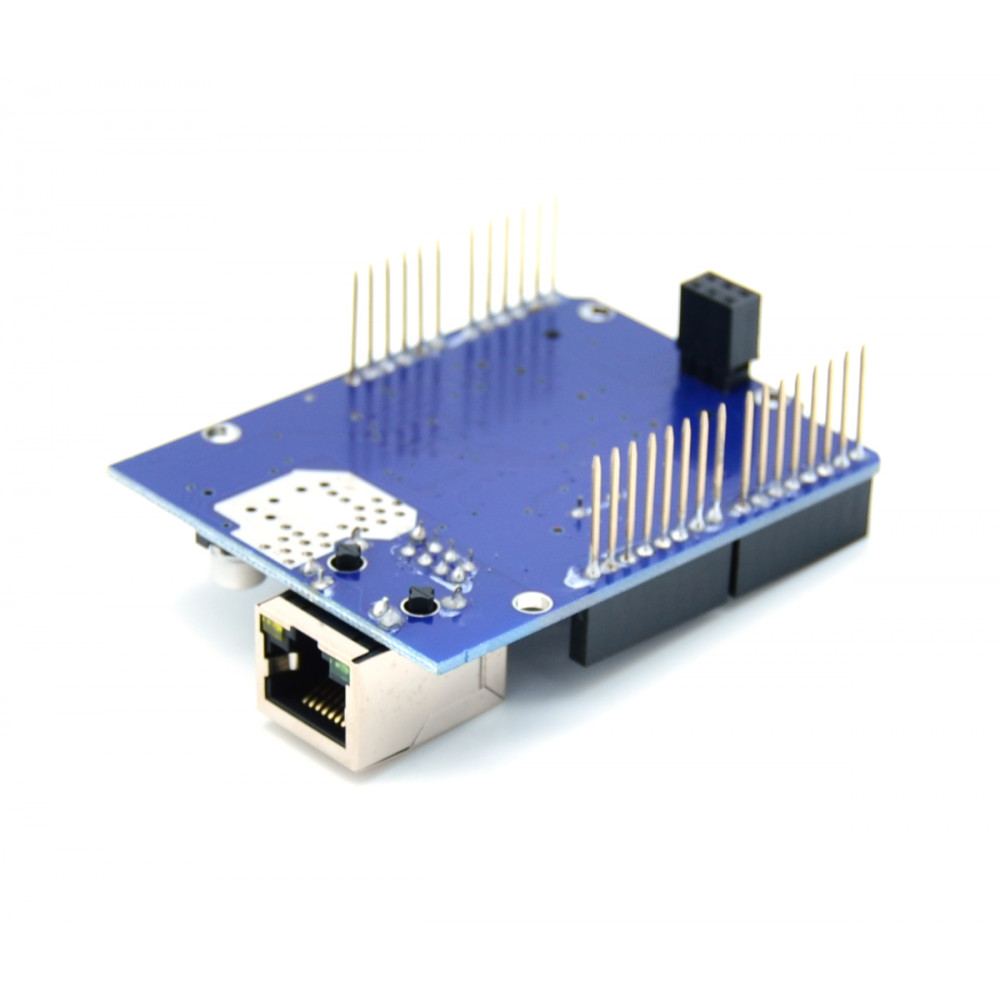

Подключение к микроконтроллеру Arduino выполняется с помощью штыревого разъёма. Соединение с интерфейсом SPI происходит благодаря розетке расположенной на нижней стороне платы. Соединители  позволяют дополнительно установить сверху модули Arduino “в несколько этажей”. Устанавливаемый сверху модуль должен иметь длинные контакты, поскольку сетевой разъем RJ-45 имеет значительные размеры. Питание осуществляется от основного модуля Arduino.

На плате расположены светодиоды, показывающие режим работы:

• ON – включение,

• LINK – указывает на наличие соединения и мигает, когда прибор передает или принимает данные,

• 100M – сетевое соединение со скоростью 100 Мбит/с,

• RX – при приеме данных мигает,

• TX – мигает, когда прибор отправляет данные.
