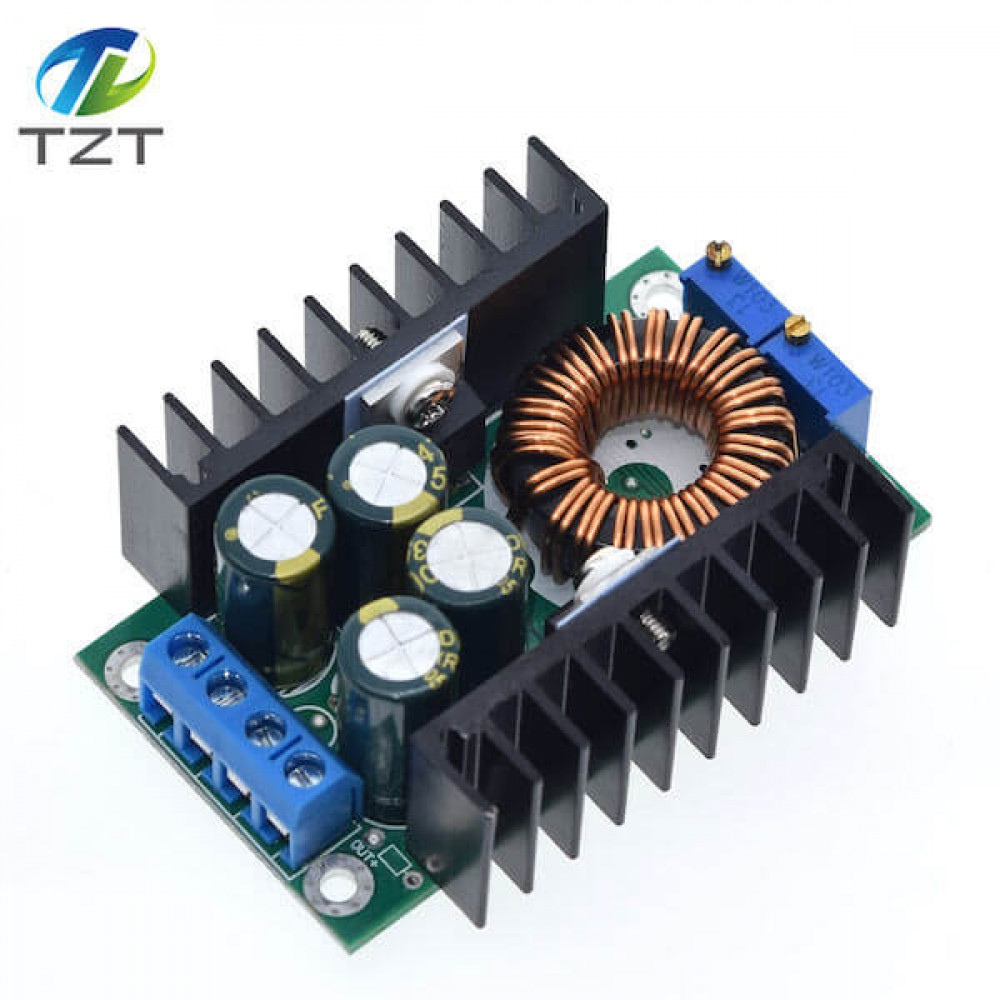

DC-DC преобразователь XL4016 300W 9A с регулировкой тока и напряжения

XL4016 — мощный и надежный DC-DC понижающий преобразователь с возможностью регулировки как выходного напряжения, так и тока (режимы CV и CC). Этот модуль — отличный выбор для тех, кто занимается сборкой зарядных устройств, драйверов для светодиодов или нуждается в универсальном источнике питания для DIY-проектов.

Просто подключаете источник питания от 7 до 32 В, и на выходе получаете от 0.8 до 28 В — именно столько, сколько нужно. Хотите ограничить ток? Пожалуйста: крутите потенциометр CC и держите всё под контролем — до 9 ампер! А если температура растет — просто добавьте вентилятор, всё продумано.

• Входное напряжение: DC 7–32V
• Выходное напряжение: 0.8–28V (регулируемое)
• Выходной ток: до 8A
• Постоянный ток (CC): регулируется от 0.2 до 8A
• Максимальная мощность: 300 Вт
• Эффективность: до 95%
• Рабочая частота: 300 кГц
• Защита от КЗ: есть, работает через режим ограничения тока
• Защита от обратной полярности на входе: нет (будьте внимательны!)
• Защита от обратного тока: нет
• Индикация: двухцветный светодиод (красный — зарядка, зелёный — завершено)
• Температурный режим: –40°C до +85°C (желательно охлаждение при высоких нагрузках)

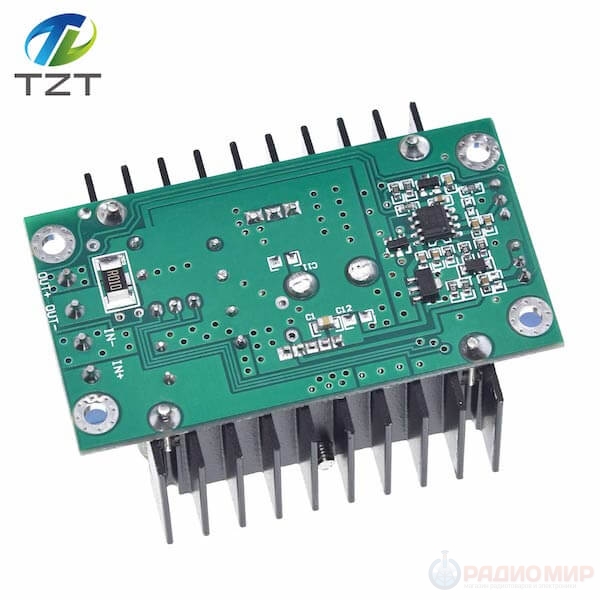

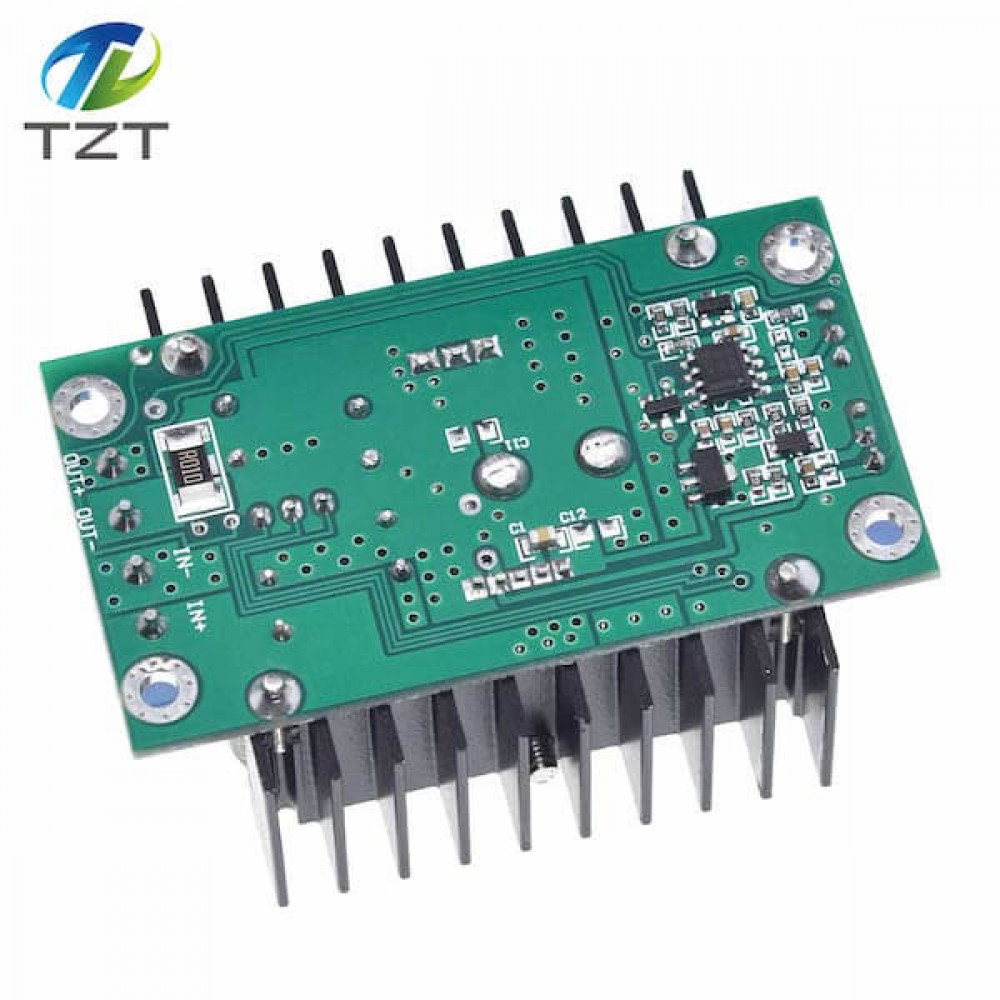

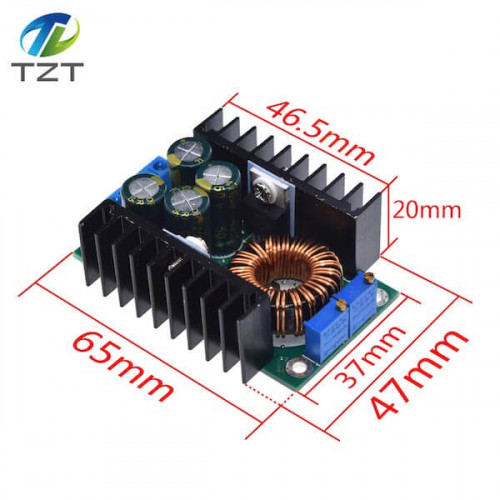

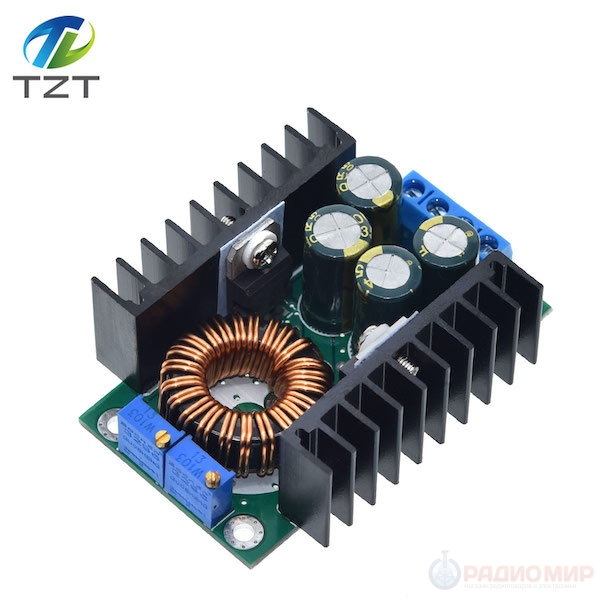

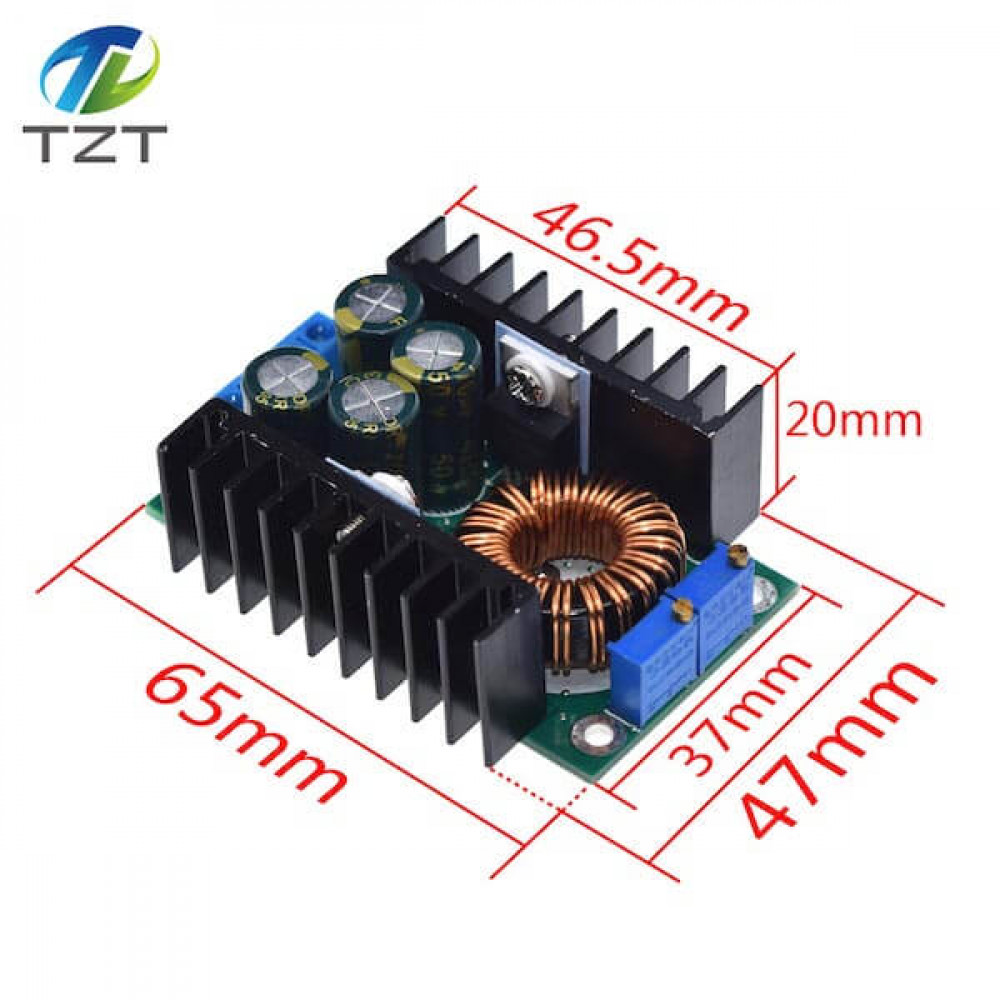

• Размеры: 65 × 47 × 22 мм

Где применяется? Вариантов масса! Зарядка аккумуляторов (Li-ion, LiFePO4, свинцовых), питание светодиодов большой мощности, как источник для ноутбука в машине, в лаборатории — и всё, что только придёт в голову. Очень гибкое и мощное решение.

Функции и особенности:

• Точная регулировка напряжения и тока с помощью многооборотных потенциометров
• Подходит для зарядки батарей: 6V, 12V, 14V, 24V

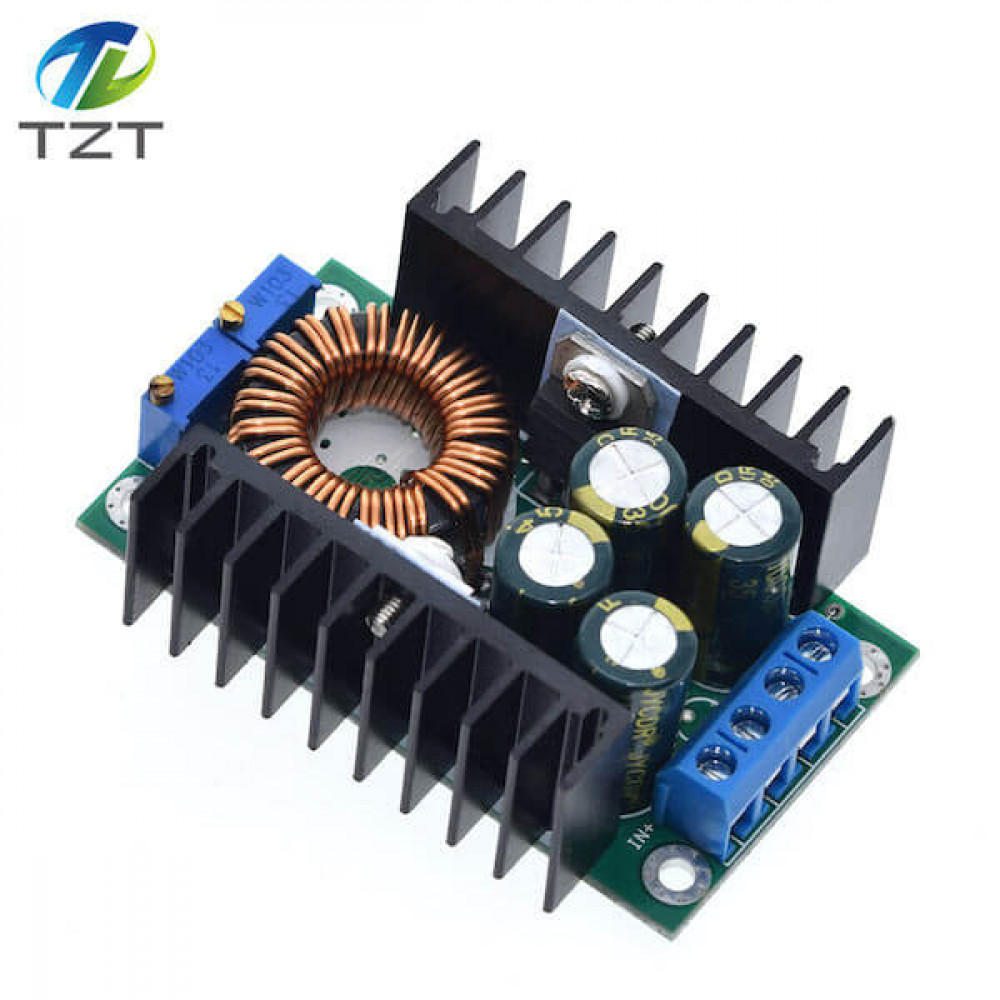

• Двойной радиатор — один на MOSFET, другой на шоттки-диод — эффективный отвод тепла
• Четыре конденсатора снижают рябь и стабилизируют работу
• Идеально для LED-драйверов, даже при изменении температуры выходной ток стабилен

Как использовать для зарядки аккумулятора:

1. Убедитесь в требуемом напряжении полного заряда аккумулятора и нужном токе зарядки, а также в подходящем входном напряжении для модуля.

2. Отрегулируйте потенциометр выходного напряжения (CV), установив напряжение примерно на 5 В.

3. Установите мультиметр в режим измерения тока до 10 А и измерьте ток при коротком замыкании выхода. Затем с помощью потенциометра тока (CC) настройте выходной ток до желаемого значения зарядного тока.

4. Повторно отрегулируйте потенциометр напряжения (CV), чтобы установить выходное напряжение на уровне напряжения полного заряда аккумулятора.

5. Подключите аккумулятор и начните зарядку.


Примечание: шаги 1–4 выполняются при подключённом входе питания, но без подключённой нагрузки (аккумулятор сначала не подключается).

Как использовать при подключении светодиодов:

1. Убедитесь, что вы знаете рабочий ток и максимальное рабочее напряжение светодиода, который собираетесь подключить.
2. С помощью потенциометра регулировки напряжения (CV) установите выходное напряжение примерно на уровне 5 В.
3. Установите мультиметр в режим измерения тока до 10 А и подключите его напрямую к выходу модуля (короткое замыкание выхода). Отрегулируйте потенциометр тока (CC), чтобы установить необходимый рабочий ток для светодиода.
4. Снова отрегулируйте потенциометр напряжения (CV), чтобы поднять выходное напряжение до максимального рабочего напряжения светодиода.
5. Подключите светодиод и проверьте работу.

Примечание: шаги с 1 по 4 выполняются при подключённом входном напряжении, но без подключённой нагрузки — светодиод подключается только после всех настроек.

Важно: максимальный ток — 9A, но для стабильной и долговременной работы рекомендуется использовать до 7–8A и не забывать про охлаждение при нагрузках выше 50 Вт.
