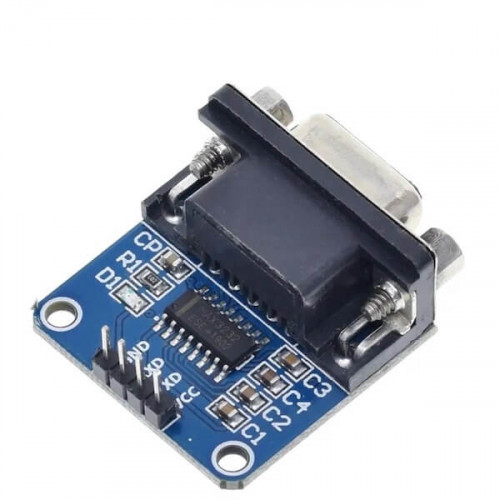

RS232 to TTL конвертер MAX3232 с DB9 разъёмом для Arduino и микроконтроллеров

RS232 to TTL конвертер MAX3232 с DB9 разъёмом для Arduino и микроконтроллеров
В наличии 120 120 р.
Доступность: В наличии
Код товара: N05-13
Только самовывоз из магазина
  • Доставка и отправка не осуществляются.
Банковские карты, наличные
  • По расчетному счету с организациями не работаем.
  1. Оформите заказ на сайте.
  2. Получите подтверждение заказа на Ваш электронный адрес.
    Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ.
  3. Заберите заказ в магазине в удобное для Вас время.
    Резерв товара сохраняется в течение 3-х дней.
    Обращаем Ваше внимание:
  • - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
  • - только самовывоз
Оплата покупки производится при получении заказа в магазине.

Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.

Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.

Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

Преобразователь RS232 в TTL на чипе MAX3232. Разъём DB9. Подходит для Arduino, STM32, STC, NXP и других микроконтроллеров. Поддержка UART. Напряжение 3.3–5.5V.
Комфортные цены
Внимательный сервис
Самовывоз
Популярные Теги: RS232, TTL, RS232-TTL, MAX3232, преобразователь
Модуль на базе чипа MAX3232 предназначен для преобразования уровней сигнала RS232 ↔ TTL. Подходит для Arduino и микроконтроллерных проектов.
Применение:
- Модификация радиоустройств
- Прошивка телефонов, XBOX360, GPS, DVD, ТВ-приставок
- Ремонт HDD
- Апгрейд устройств
- Программирование микроконтроллеров

Совместимые микроконтроллеры:
STC, STM32, NXP, Renesas, NEC

Технические:
- Чип: китайский аналог MAX3232
- Напряжение питания: 3.3V – 5.5V
- Интерфейс: TX, RX, VCC, GND
- Разъём: DB9 (RS232)

Внимание: Используется китайский чип MAX3232 — возможна несовместимость с некоторыми ноутбуками через USB-RS232 адаптеры с драйвером CH340

FAQ (Часто задаваемые вопросы):
В: Совместим ли модуль с Arduino?
О: Да, модуль может использоваться для связи Arduino с устройствами по интерфейсу RS232.

В: Работает ли модуль с STM32?
О: Да, при условии правильного подключения TX/RX и уровня питания 3.3V–5.5V.

В: Почему модуль не работает с ноутбуком Lenovo?
О: Возможна несовместимость чипа MAX3232 с USB-RS232 адаптером на CH340. Попробуйте использовать другой чип, например MAX232.

В: Можно ли использовать модуль для прошивки STC?
О: Да, но стабильность зависит от вашей аппаратной конфигурации. Использование MAX232 может быть более надёжным вариантом.

В: Модуль не работает на 3.3V, что делать?
О: Некоторые устройства требуют немного большего напряжения (например, 3.8V) для стабильной связи.

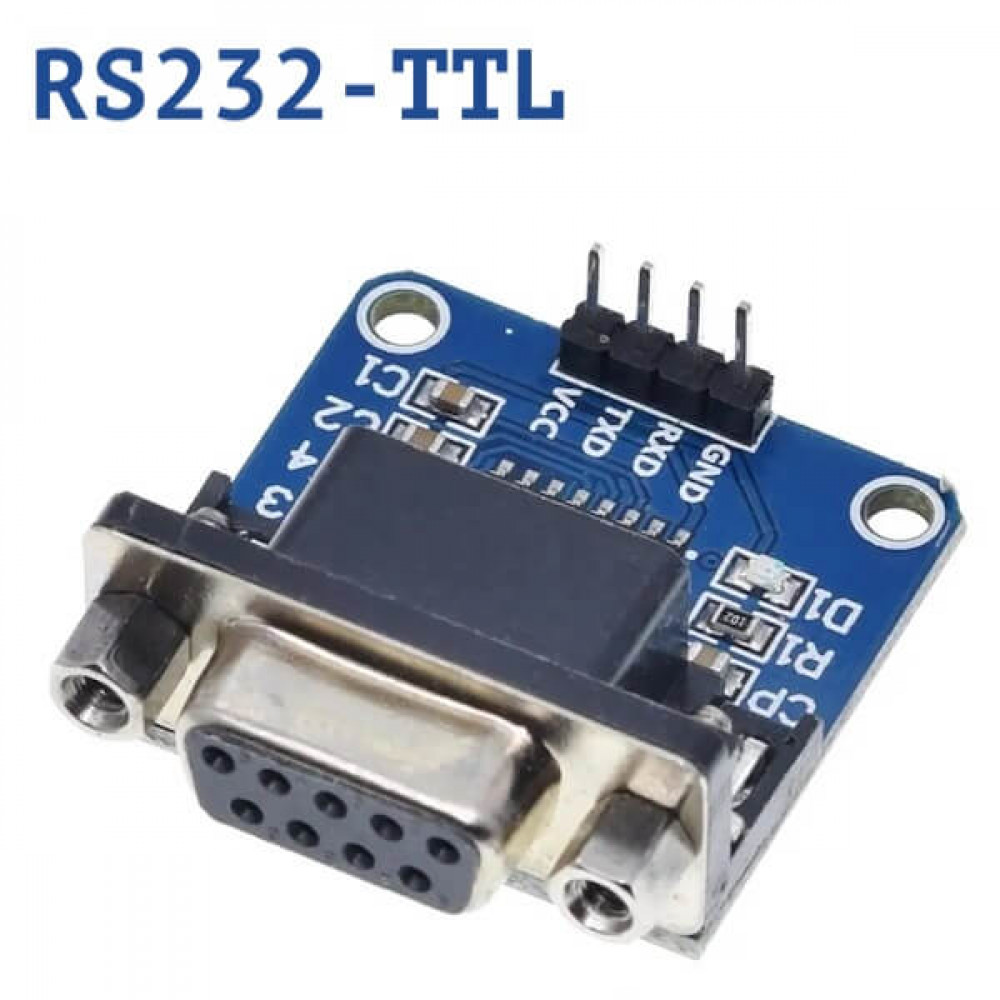

Распиновка

  • VCC - напряжение питания от микроконтроллера;
  • RX - подключить к выводу UART TX микроконтроллера;
  • TX - подключить к выводу UART RX микроконтроллера;
  • GND - общий провод.

Конвертер RS232 в TTL применяется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 - 5В) и для подключения устройств с TTL UART интерфейсом к устройству с СОМ-портом RS232.

Конвертер UART-TTL-MAX3232 используется для подключения микроконтроллеров Arduino к компьютеру.

Поскольку некоторые микроконтроллеры Arduino имеют только UART порт, работающий по последовательному стандартному протоколу на уровнях от 3.3 до 5 В, а компьютерный COM-порт воспринимает как логический уровень напряжение в 12 В, то для их связи необходимо промежуточное устройство.

Таким промежуточным устройством служит последовательный порт, собранный на микросхеме серии MAX3232 с разъемом DB9, выдающий на своём выходе 3.3 или 5 В.

Конвертер UART-TTL-MAX3232 позволяет подключить устройство с TTL UART интерфейсом к компьютеру с СОМ портом RS232.
RS232 - TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств:

  • Для подключения конвертера к компьютеру используется стандартный RS232 интерфейс.
  • Для подключения программируемых устройств используется 4-х контактный штыревой интерфейс.
