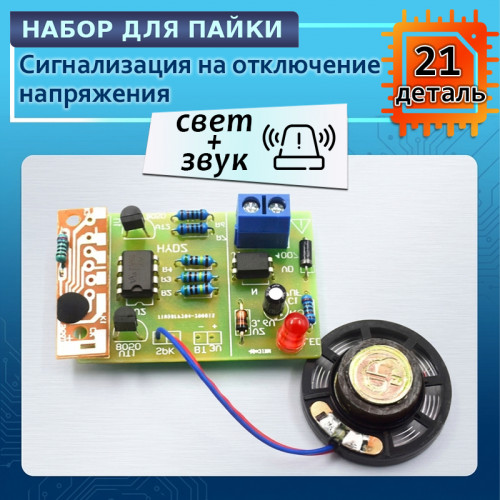

Сигнализация отключения питания 220V DIY набор с звуком и светом

После сборки устройство автоматически отслеживает наличие сетевого напряжения 220 В и реагирует на его пропадание включением звукового сигнала. В нормальном режиме работы (при наличии сети) активна световая индикация, а звуковой сигнал отключен.

Принцип работы схемы

Схема состоит из двух основных блоков: цепи контроля сетевого напряжения и узла звуковой сигнализации. При наличии напряжения 220 В питание поступает на контрольную часть через выпрямительный диодный мост VD. Ограничительный резистор R5 подает ток на светодиод, который выполняет функцию индикации наличия сети.

Одновременно питание поступает на оптопару, которая удерживает управляющий вход операционного усилителя LM358 в состоянии низкого уровня. В этом режиме выход микросхемы остается в низком уровне, транзистор закрыт, и звуковой генератор отключен.

При отключении сети 220 В оптопара перестает проводить ток, управляющее напряжение изменяется, и на вход LM358 формируется высокий уровень. Это приводит к переключению выхода операционного усилителя, открытию транзистора VT2 и запуску звукового генератора.

В результате устройство подает звуковой сигнал, одновременно меняя состояние световой индикации, что позволяет быстро определить факт отключения питания.

Технические характеристики

• Рабочее напряжение: AC 220 В (контроль питания)
• Дополнительное питание: 2 × 1.5 В батареи
• Тип сигнализации: звуковая + световая
• Вес набора: ~ 17 г

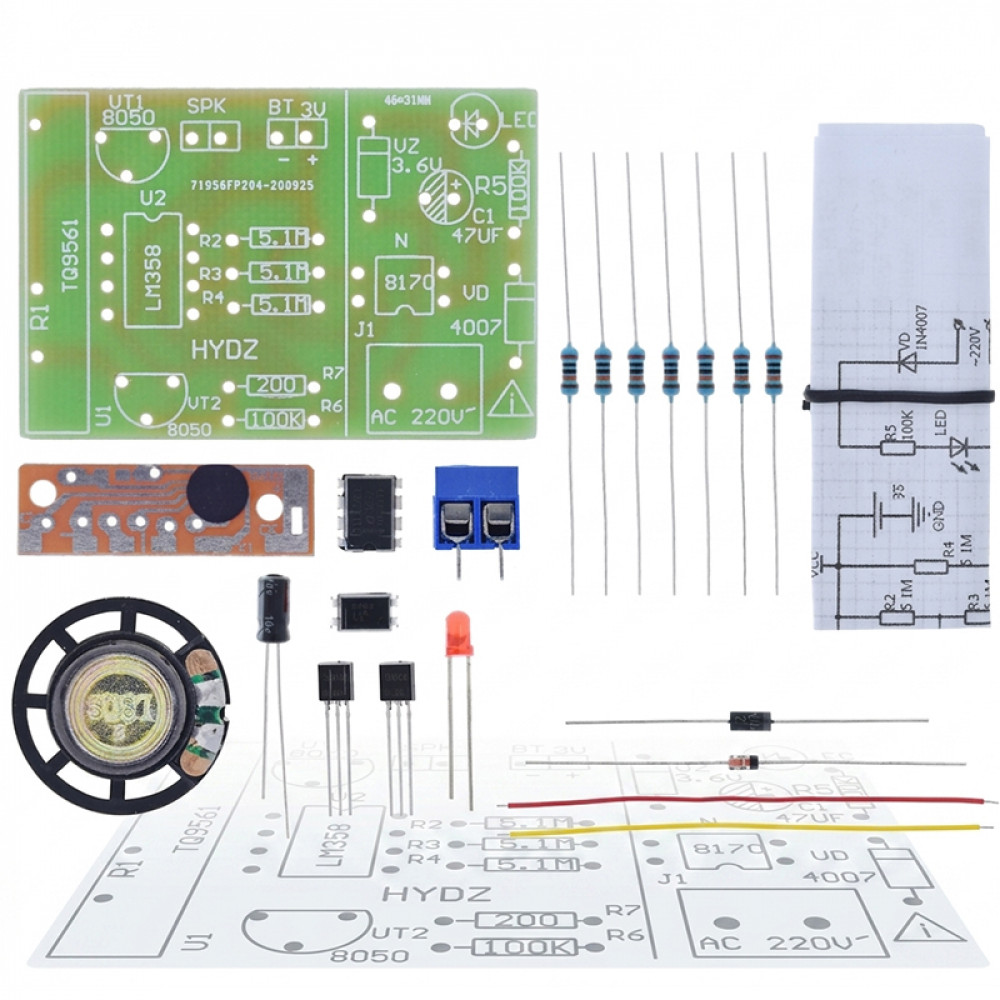

Комплектация

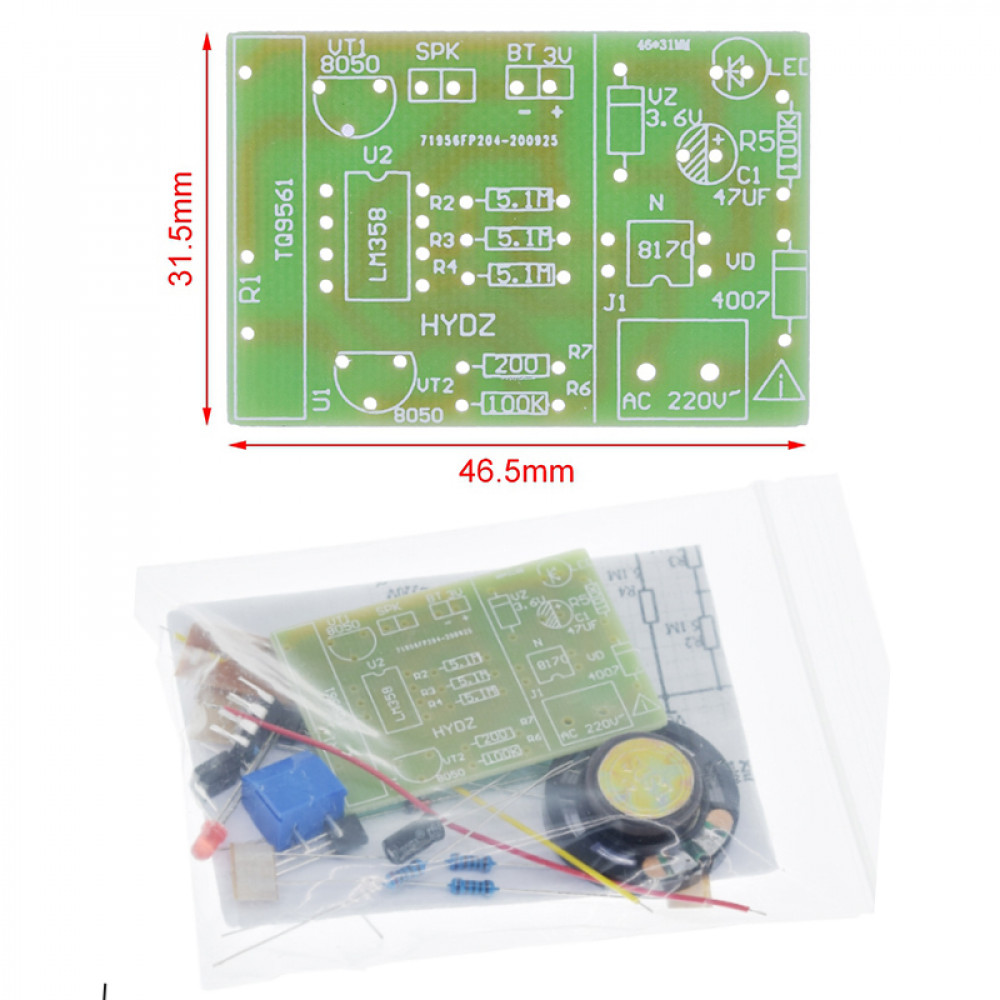

• Печатная плата PCB — 1 шт.
• Микросхема LM358 — 1 шт.
• Транзисторы 8050 — комплект
• Диод 1N4007 — 1 шт.
• Оптопара — 1 шт.
• Резисторы (R1–R7 различных номиналов) — комплект
• Конденсаторы (включая электролитический 47 µF) — комплект
• Звуковой излучатель (SPK / музыкальный чип) — 1 шт.
• Клеммник для подключения питания 220 В — 1 шт.

Важно

Набор предназначен для учебных и демонстрационных целей. Работа с сетевым напряжением 220 В требует соблюдения техники безопасности и базовых навыков электроники. Рекомендуется сборка под контролем опытного пользователя.

Монтаж выполняется согласно маркировке на печатной плате. Особое внимание следует уделять правильной установке полярных компонентов (диоды, электролитические конденсаторы, оптопара). Перед включением необходимо проверить отсутствие коротких замыканий и качество пайки.

FAQ

Как работает сигнализация при отключении электричества?
При наличии сети 220 В устройство находится в режиме ожидания. При пропадании напряжения схема переключается и включает звуковой сигнал.

Нужно ли дополнительное питание?
Да, для работы логической части используется питание от батарей 2 × 1.5 В.

Можно ли использовать набор как учебный проект?
Да, это один из типовых обучающих наборов для изучения оптопар, операционных усилителей и схем контроля питания.
