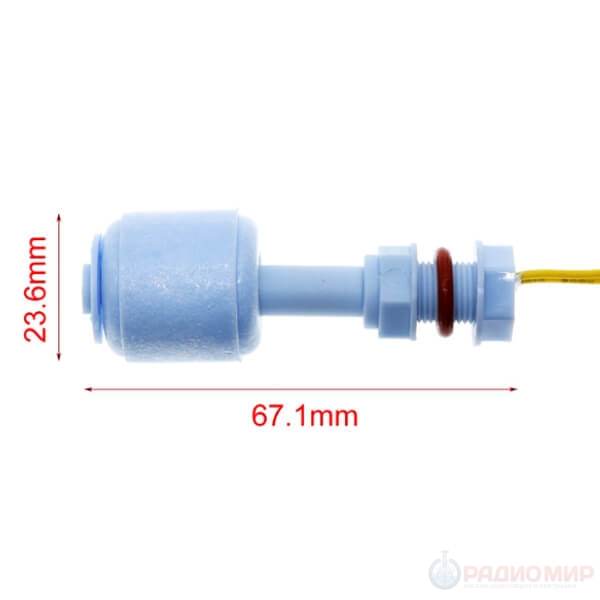

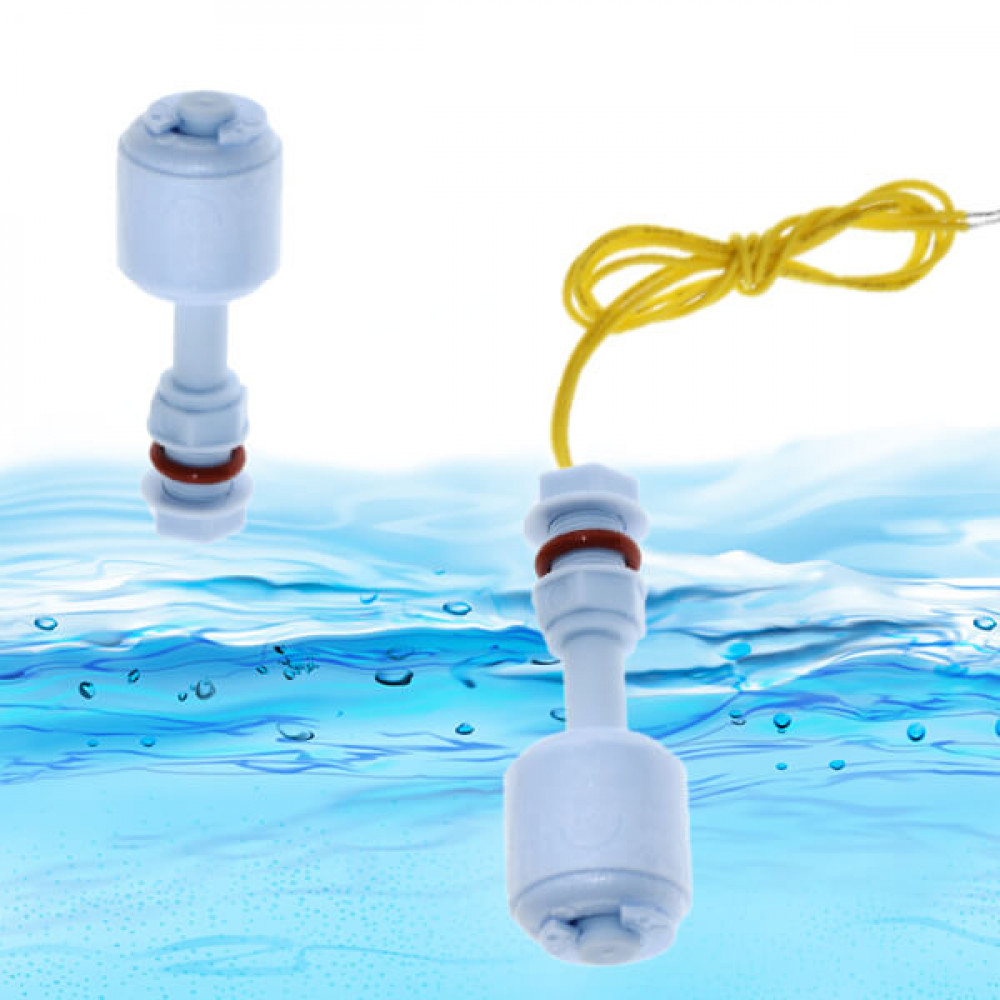

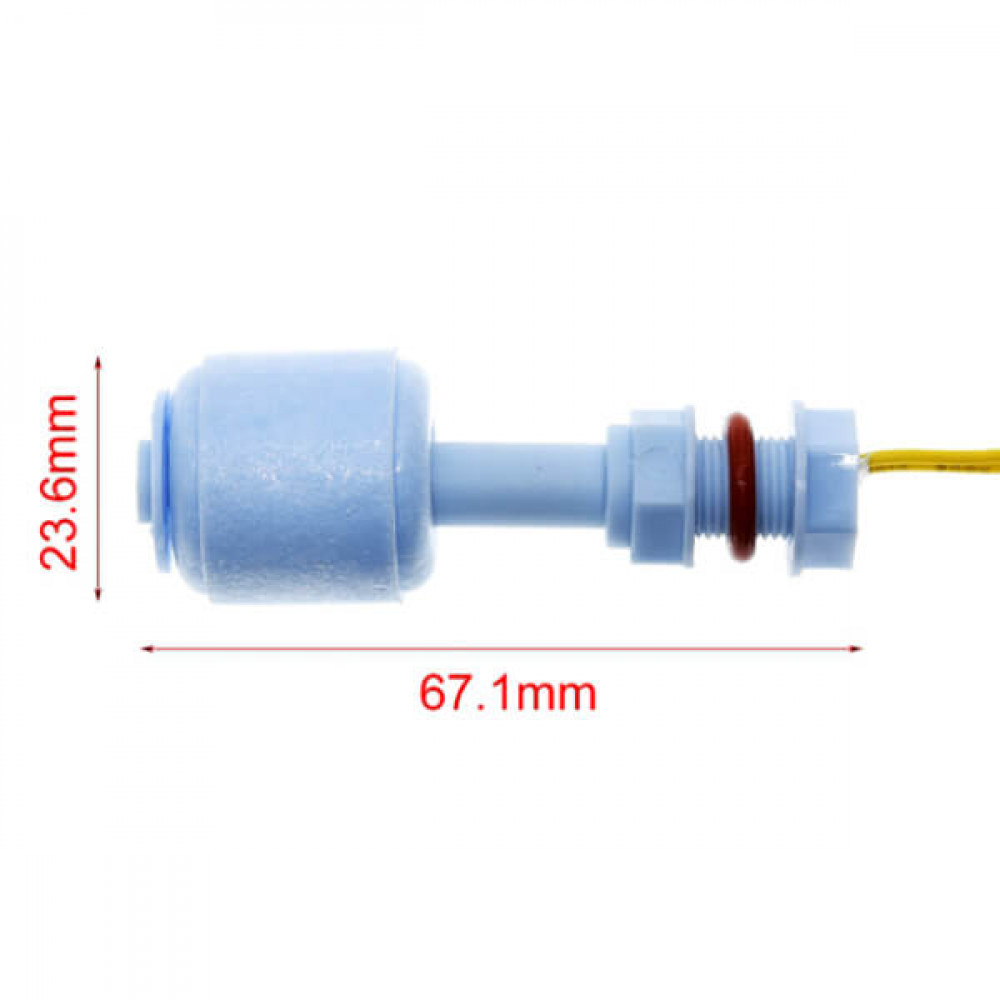

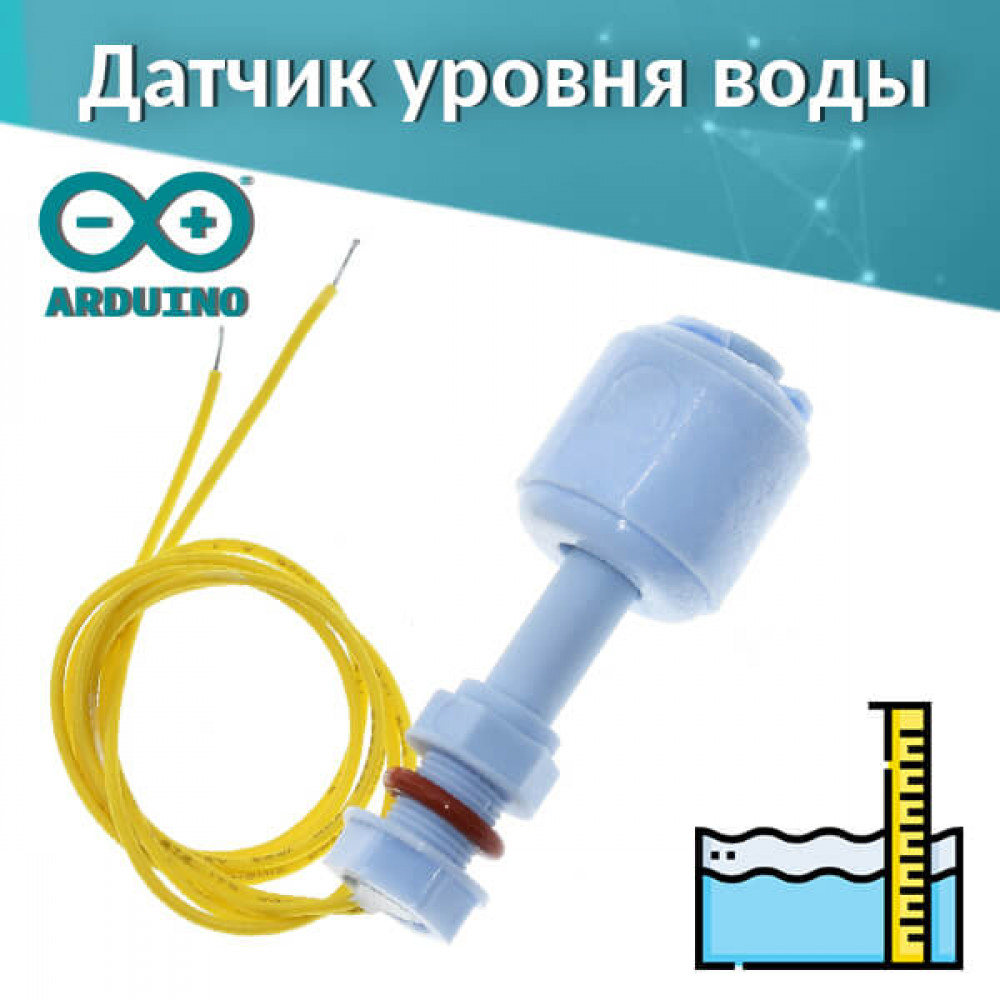

Датчик уровня воды для Arduino.
Прямой датчик уровня воды прост в устройстве, надёжен и легко подключается к Arduino. Он точно определяет наличие или отсутствие воды в резервуаре и подаёт сигнал для контроля наполнения.
Датчик представляет собой полый цилиндр с герконовым реле внутри. В поплавке размещён небольшой магнит, который перемещается вдоль цилиндра. Когда уровень воды поднимается, поплавок поднимается, магнит воздействует на геркон, и цепь замыкается. Когда воды нет, поплавок опускается, цепь размыкается, сигнализируя об отсутствии жидкости. Поплавок не выскальзывает благодаря стопорному кольцу.
К Arduino датчик подключается двумя проводами. При разомкнутой цепи на выходе будет логическая «1», при замкнутой – «0». Полярность проводов не имеет значения.
Датчик удобно крепить благодаря резьбе: его можно установить как на дне, так и на крышке резервуара. Герметичность обеспечивают резиновая шайба и гайка. Датчик работает автономно и совместим с любыми микроконтроллерами.
Это аналоговый датчик, подключаемый к плате через контакты питания.
Характеристики
- Диаметр: 52 мм
- Тип датчика: Прямой, поплавковый
- Выход: Герконовое реле, аналоговый сигнал
- Рабочее напряжение: 3.3–5.5 В DC
- Совместимость: Arduino, Raspberry Pi, другие микроконтроллеры
- Материал корпуса: PP (полипропилен)
- Монтаж: Резьбовое крепление с герметичной шайбой и гайкой
- Выходная логика: Разомкнутая цепь – «1», замкнутая – «0»
Что в комплекте
- Датчик уровня воды 52 мм – 1 шт.
- Резиновая шайба – 1 шт.
- Гайка для крепления – 1 шт.
- Инструкция по подключению – 1 шт.
FAQ
- Можно ли использовать датчик с любым Arduino? Да, датчик совместим с любыми Arduino и другими микроконтроллерами.
- Нужна ли полярность при подключении? Нет, датчик работает без учёта полярности.
- Как проверить исправность датчика? Подайте питание 3.3–5.5 В, поднятие поплавка замкнёт цепь, опускание – разомкнёт.
- Какой максимальный уровень жидкости можно использовать? Датчик рассчитан на полное заполнение резервуара в пределах длины поплавка.
- Можно ли использовать несколько датчиков параллельно? Да, но следует учитывать, что каждый датчик подключается к отдельному входу микроконтроллера.
| Тип | датчик |
|---|---|
| Интерфейсы связи | аналоговый |
| Назначение | уровень воды |
| Совместимость | Arduino, ESP8266, ESP32, STM32 |
-
